5 Installation BECKHOFF Drive Technology
36 Version: 4.6 AX5000
5.2.2 24 V
DC
– Anschluss an das Versorgungsnetz (X03)
Mit dem 24 V
DC
– Anschluss „X03“ werden Steuerelektronik und Peripherie mit
Gleichspannung versorgt. Es besteht die Möglichkeit, die Steuerelektronik und die
Peripherie aus zwei unterschiedlichen Spannungsquellen separat zu versorgen.
Hinweis
Wenn Sie nur ein Netzteil für die 24 V
DC
Spannungsversorgung benutzen,
müssen Sie die Anschlüsse U
S
und U
P
überbrücken, damit sowohl die
Steuerelektronik als auch die Peripherie mit Spannung versorgt werden.

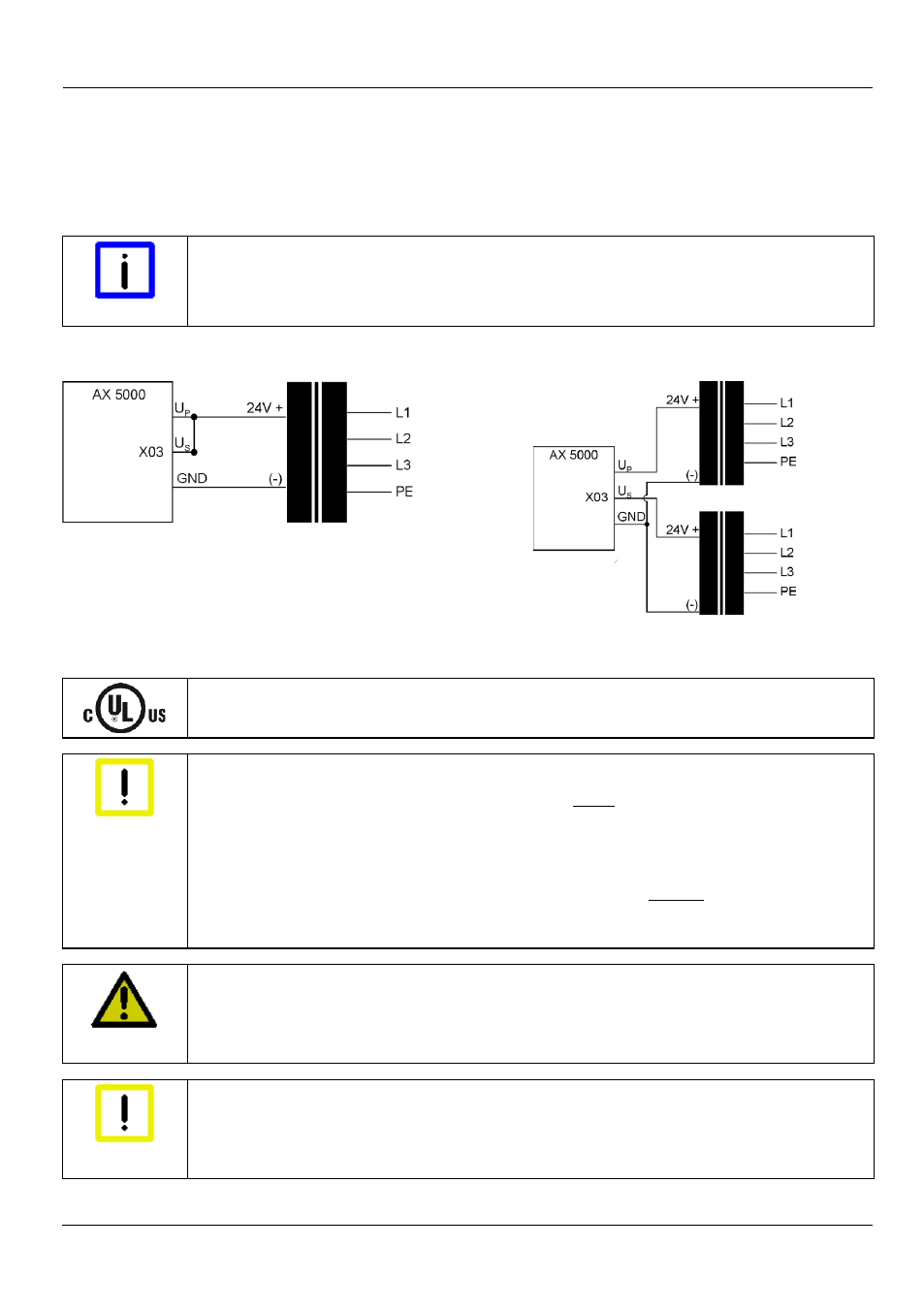

Versorgung durch ein Netzteil Versorgung durch zwei Netzteile
5.2.3 Anschluss mehrerer Servoverstärker zu einem Antriebsverbund
Antriebsverbund mit UL-Zulassung
Beachten Sie bitte das Konfigurationsbeispiel in Kapitel 5.2.4.
Achtung
Zerstörung der Geräte
•
Die Anschlussreihenfolge der Geräte ist nicht beliebig. Der
Summennennstrom des Geräts muss ab der Netzeinspeisung sinken.
AX5112-AX5106-AX5203-AX5201 = OK; AX5201-AX5112-AX5203 ≠ OK
• Sämtliche Geräte in einem Antriebsverbund sind immer gemeinsam vom
Versorgungsnetz zu trennen (Not-Aus, Netzschütz usw.) und wieder
anzuschließen.
VORSICHT
Gefahr für Personen und Geräte
Achten Sie auf den Summennennstrom der verbundenen Geräte.
Gemäß CE besteht die Limitierung der Stromtragfähigkeit der
Leistungsschienen der AX-Bridge bei 85 A.
Achtung
Zerstörung des externen Bremswiderstands
In einem Antriebsverbund darf kein externer Bremswiderstand an die
Klemmstelle X02 (Zwischenkreis) angeschlossen werden. Benutzen Sie
hierfür das externe Bremsmodul AX5021.
