5.2.3.2

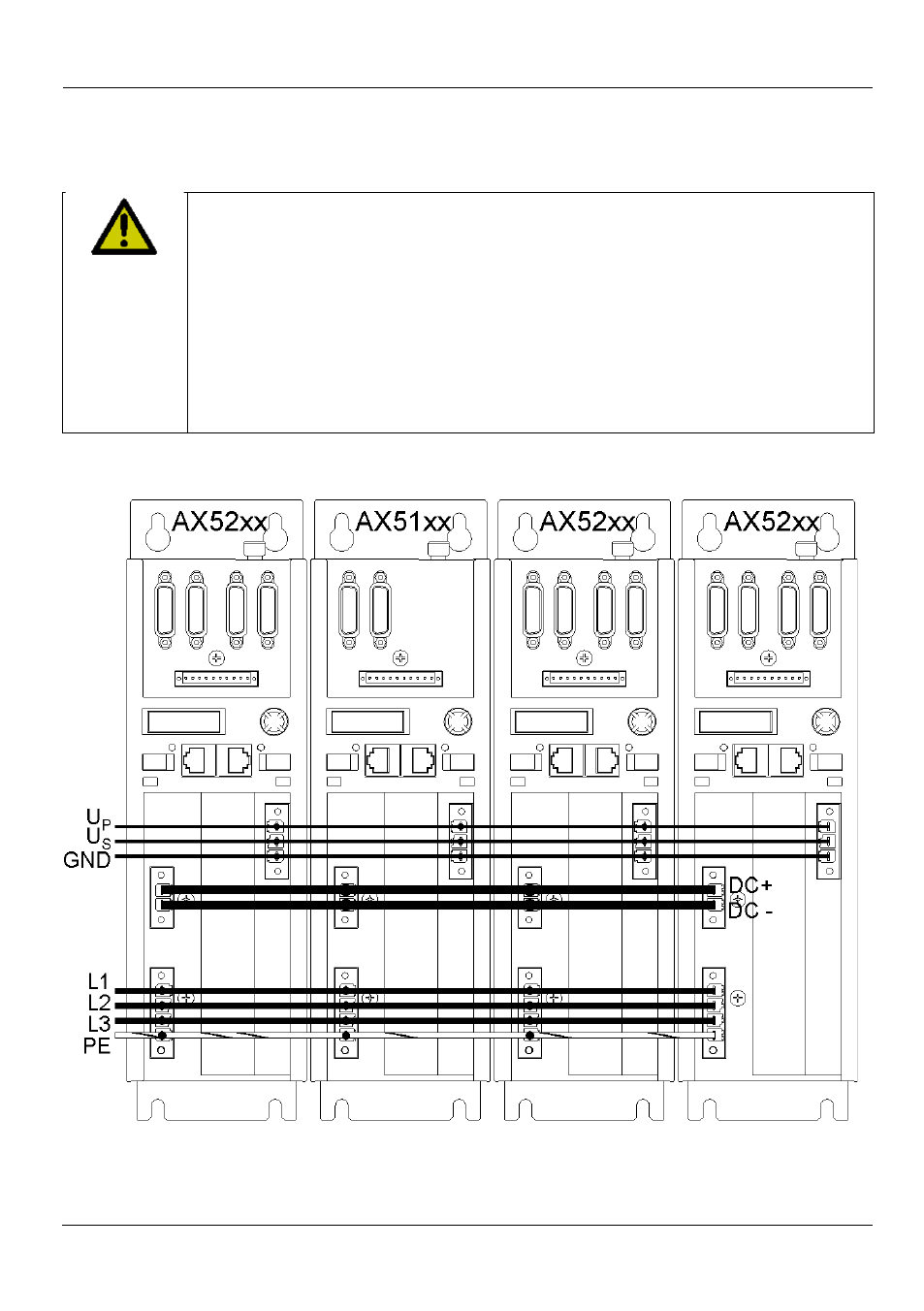

Anschlussbeispiel – Reihenverdrahtung ohne AX-Bridge
Verdrahten Sie die entsprechenden Anschlüsse mit einzelnen Leitungen.
VORSICHT
Schädigung von Personen und Geräten
•
Achten Sie darauf, dass die finale Anschlussleitung an das
Versorgungsnetz ausreichend dimensioniert ist. Die Dimensionierung
hängt vom Summennennstrom ab und muss EN60204-1 entsprechen.
•
Wenn Sie einen Zwischenkreisverbund herstellen möchten, verdrahten
Sie die Anschlüsse X02 mit einem entsprechend ausgelegten Kabel. Es
können Spannungen bis max. 890V anliegen.
•
Die Stecker sind für max. 41 A Stromstärke und einen Leiterquerschnitt
von max. 6 mm
2
ausgelegt.
•
Vertauschen Sie auf keinen Fall die Phasen zwischen den Geräten.
Der Versorgungsanschluss erfolgt wie in Kapitel 5.2.1 und 5.2.2 beschrieben.
