Drive Technology
6 Technische Beschreibung
AM3100 Version:
1.4
13
6.3 Standardausrüstung

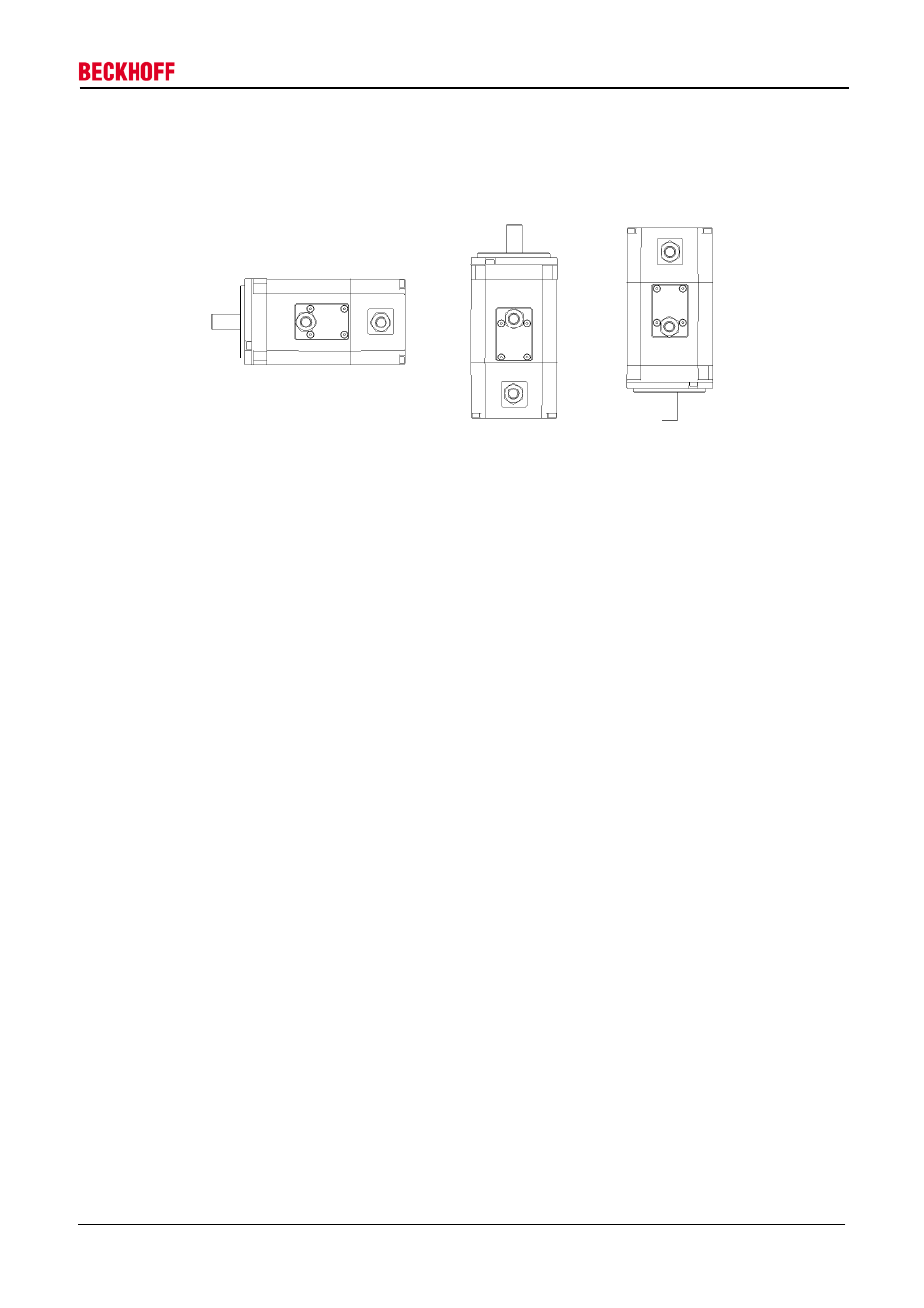

6.3.1 Bauform
Die Grundform der Synchron-Servomotoren AM3100 ist die Bauform IM B5 nach DIN EN 60034-7.
IM B 5 (B5)
IM V 3 (V3)
IM V 1 (V)
6.3.2 Wellenende
A-Seite
Die Kraftübertragung erfolgt über das zylindrische Wellenende A, Passung h7 nach EN 50347. Für die
Lebensdauer der Lager sind 20.000 Betriebsstunden zugrunde gelegt.
Radialkraft
Treiben die Motoren über Ritzel oder Zahnriemen an, so treten hohe Radialkräfte auf. Die zugelassenen
Maximalwerte finden Sie in den technischen Daten.
Axialkraft
Bei der Montage von Ritzel oder Riemenscheiben auf die Welle und bei Betrieb von z.B. Winkelgetrieben treten
Axialkräfte auf. Die zugelassenen Maximalwerte finden Sie in den technischen Daten.
Kupplung
Als ideale spielfreie Kupplungselemente haben sich doppelkonische Spannzangen, eventuell in Verbindung mit
Metallbalg-Kupplungen, bewährt.
6.3.3 Flansch
Flanschmaße nach IEC-Norm, Passung h7, Genauigkeit nach DIN 42955
Toleranzklasse : N
6.3.4 Schutzart
Standardausführung (Gehäuse) außer Montage „V3“
IP65
Standard-Wellendurchführung
IP40
6.3.5 Isolierstoffklasse
Die Motoren entsprechen der Isolierstoffklasse F nach IEC 60085.
