8 Elektrische Installation
Drive Technology
18 Version:
1.4
AM3100
8.2
Anschluss der Motoren mit vorkonfektionierten Leitungen
Zur sicheren, schnelleren und fehlerfreien Installation der Motoren bietet Beckhoff vorkonfektionierte Motor-
und Feedbackleitungen an. Beckhoff Leitungen sind getestete Komponenten in Bezug auf verwendetes
Material, Abschirmung und Anschlusstechnik, die eine einwandfreie Funktion und die Einhaltung gesetzlicher
Bestimmungen, wie EMV, UL u.s.w. garantieren. Der Einsatz anderer Leitungen kann unerwartete Störungen
verursachen und bis zum Verlust der Gewährleistung führen.
•
Führen Sie die Verdrahtung gemäß den geltenden Vorschriften und Normen aus.
•
Verwenden Sie für Leistungs- und Rückführungsanschluss ausschließlich unsere vorkonfektionierten,
abgeschirmten Leitungen.
•
Legen Sie die Abschirmungen entsprechend dem Kapitel 8.2.3 aus. Nicht korrekt aufgelegte
Abschirmungen führen unweigerlich zu EMV-Störungen.
Nachfolgend sind alle lieferbaren Leitungen aufgeführt. Sollten Sie über die dargestellten Eigenschaften hinaus
weiteren Informationsbedarf haben, kontaktieren Sie bitte unseren Support. Alle Leitungen sind UL gelistet.
8.2.1 Leitungen
Motorleitung mit Signalleitung

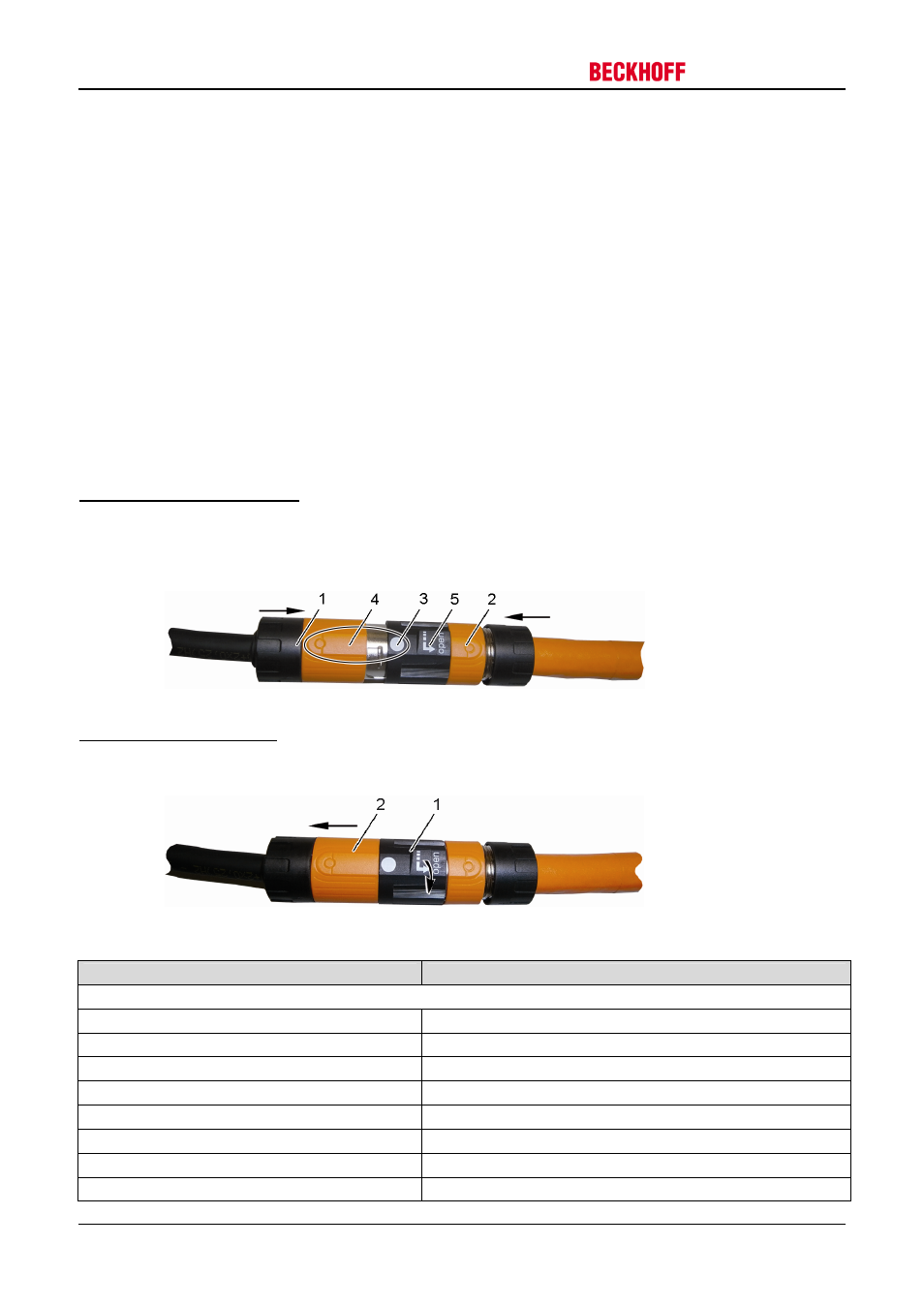

Schließen der Steckverbindung:
Richten Sie die beiden Steckverbinder (1) und (2) so aus, dass der weiße Markierungspunkt (3) und die Fläche
(4) zueinander fluchten. Drücken Sie die beiden Steckverbinder in Pfeilrichtung zusammen. Achten Sie darauf,
dass sich der schwarze Rastring (5) frei drehen kann. Drücken Sie die beiden Steckverbinder so weit
zusammen bis Sie den Rastpunkt erreichen.
Öffnen der Steckverbindung:
Halten Sie die Steckverbindung (2) fest, drehen Sie den schwarzen Rastring (1) in Pfeilrichtung nach unten und
halten ihn in dieser Position. Ziehen Sie nun die Steckverbindung (2) in Pfeilrichtung nach links auseinander.
Spezifikation
4x0,75 + (2x0,5)
Allgemeine Daten
Gewicht
120,0 kg / km
min. Biegeradius
36 mm (feste Verlegung), 88 mm (dynamisch)
Gesamtdurchmesser
8,8 mm +/-0,4 mm
max. Geschwindigkeit
300 m/min
max. Beschleunigung
50 m/s²
max. Zyklen
10 Millionen
max. horizontale Länge
50 m
max. vertikale Länge
5 m
