7 Mechanische Installation
Drive Technology
16 Version:
1.4
AM3100
7 Mechanische
Installation
7.1 Wichtige
Hinweise
Achtung
Zerstörung der Motoren
•
Schützen Sie die Motoren vor unzulässiger Beanspruchung. Insbesondere dürfen bei
Transport und Handhabung keine Bauelemente verbogen und /
oder Isolationsabstände
verändert werden.
•
Der Einbauort muss frei von leitfähigen und aggressiven Stoffen sein. Beachten Sie bei V3-
Montage (Wellenende nach oben), dass keine Flüssigkeit in die Lager
eindringen darf. Bei
gekapseltem Einbau sollten Sie zunächst mit unserer Applikationsabteilung Rücksprache
nehmen.
•
Stellen Sie die ungehinderte Belüftung der Motoren sicher und beachten Sie die zulässige
Umgebungs- und Flanschtemperatur. Bei Umgebungstemperaturen über 40°C sollten Sie
zunächst mit unserer Applikationsabteilung Rücksprache nehmen.
•

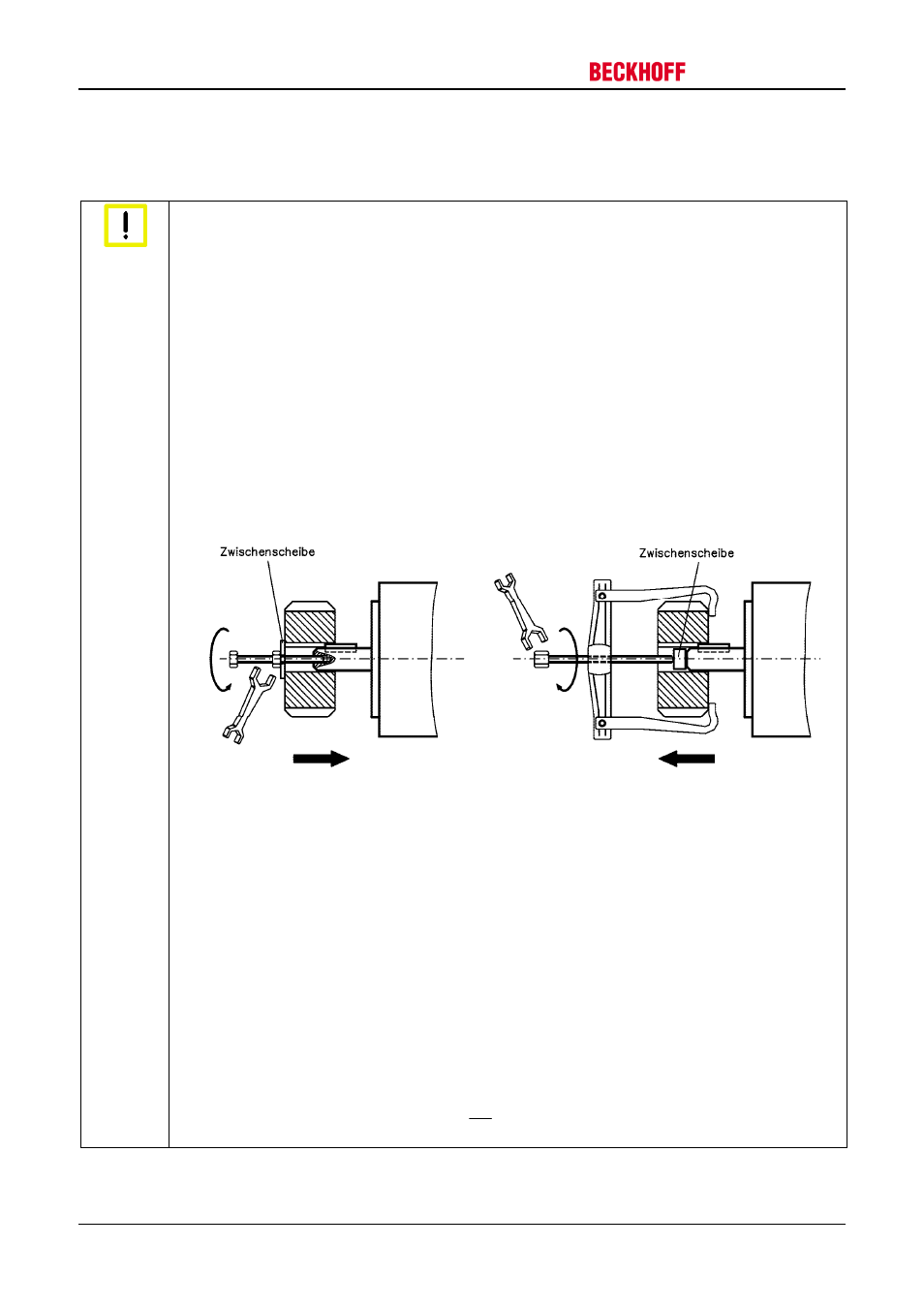

Servomotoren sind Präzisionsgeräte. Insbesondere Flansch und Welle sind bei Lagerung
und Einbau gefährdet. Benutzen Sie zum Aufziehen von Kupplungen, Zahnrädern oder
Riemenscheiben
unbedingt das vorgesehene Anzugsgewinde in der Motorwelle und
erwärmen Sie, sofern möglich, die Abtriebselemente. Schläge oder Gewaltanwendung
führen zur Schädigung
von Kugellagern und Welle.
•
Verwenden Sie nach Möglichkeit nur spielfreie, reibschlüssige Spannzangen oder
Kupplungen.
Achten Sie auf korrektes Ausrichten der Kupplung. Ein Versatz führt zu
unzulässigen
Vibrationen und zur Zerstörung von Kugellagern und Kupplung.
•
Beachten Sie bei Anwendung von Zahnriemen unbedingt die zulässigen Radialkräfte. Zu
hohe Radialbelastung der Welle verkürzt die Lebensdauer des Motors erheblich.
•
Vermeiden Sie möglichst eine axiale Belastung der Motorwelle. Eine axiale Belastung
verkürzt
die Lebensdauer des Motors erheblich.
•
Vermeiden Sie unter allen Umständen eine mechanisch überbestimmte Lagerung der
Motorwelle
durch starre Kupplung und externe Zusatzlagerung (z.B. im Getriebe).
•
Beachten Sie die Motorpolzahl und die Resolverpolzahl und stellen Sie bei der verwendeten
Servoklemme die Polzahlen unbedingt korrekt ein. Eine falsche Einstellung kann besonders
bei kleinen Motoren zur Zerstörung führen.
•
Prüfen Sie die Einhaltung der zulässigen Radial- und Axialbelastungen F
R
und F
A
. Bei
Verwendung eines Zahnriemen-Antriebs ergibt sich der minimal zulässige Durchmesser
des
Ritzels z.B. nach der Gleichung:
2
0
min
x
F
M
d
R
≥
