8 Elektrische Installation
Drive Technology
22 Version:
1.4
AM3100
8.2.3 Schirmkonzept
Die vorkonfektionierten Leitungen von Beckhoff bieten zusammen mit der Schirmschiene einen optimalen
Schutz gegen elektro-magnetische Störungen.

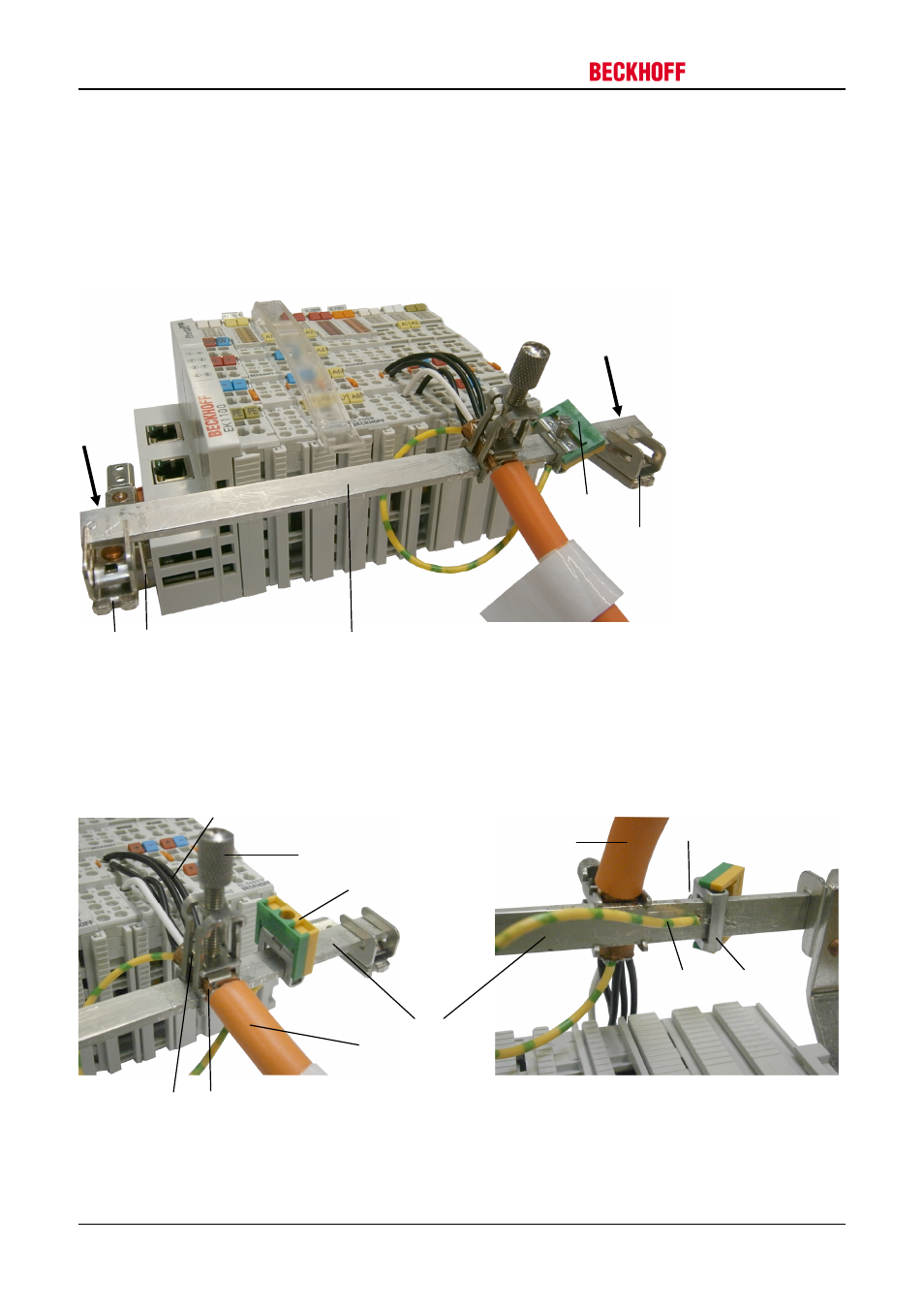

Anschluss der Motorleitung an die Schirmschiene
Befestigen Sie die Schirmschienenträger (1) auf der Hutschiene (2). Die Hutschiene (2) muss großflächig mit
der metallischen Rückwand des Schaltschranks verbunden sein. Schieben Sie die PE-Schelle über die
Schirmschiene (4) und drücken Sie die Schirmschiene (4) in die Aufnahmen der Schirmschienenträger (1).
Verdrahten Sie die Adern (5) der Motorleitung (6) und befestigen dann das kupferummantelte Ende (7) der
Motorleitung (6) mit der Schirmschelle (8) an die Schirmschiene (4). Ziehen Sie die Schraube (9) bis zum
Anschlag an.
Klemmen Sie die PE-Ader (10) der Motorleitung (6) unter die PE-Schelle (11) und ziehen Sie die Schraube (12)
der PE-Schelle fest an. Klappen Sie den Markierungsbügel (13) in die senkrechte Position und verrasten Sie
ihn.
Anschluss der Feedbackleitung
Der Schirmanschluss der Feedbackleitung geschieht über die metallische Steckerbefestigung beim
Anschrauben des Feedbacksteckers an den AM3100.
2
1
1
5
6
3
7
8
9
13
11
10
4
6
4
12
