Elektrische Installation
8.2
Anschluss der Motoren mit vorkonfektionierten
Leitungen
Zur sicheren, schnelleren und fehlerfreien Installation der Motoren bietet Beckhoff vorkonfektionierte Motor
und Feedbackleitungen an. Beckhoff Leitungen sind getestete Komponenten in Bezug auf verwendetes
Material, Abschirmung und Anschlusstechnik, die eine einwandfreie Funktion und die Einhaltung
gesetzlicher Bestimmungen, wie EMV, UL usw. garantieren. Der Einsatz anderer Leitungen kann
unerwartete Störungen verursachen und bis zum Verlust der Gewährleistung führen.
• Führen Sie die Verdrahtung gemäß den geltenden Vorschriften und Normen aus.
• Verwenden Sie für Leistungs und Feedbackanschluss ausschließlich unsere vorkonfektionierten,
abgeschirmten Leitungen.
• Legen Sie die Abschirmungen entsprechend dem Kapitel Schirmkonzept [
24] aus. Nicht korrekt
aufgelegte Abschirmungen führen unweigerlich zu EMVStörungen.
Detaillierte Spezifikationen der Leitungen finden Sie auf unserer Homepage im Bereich
Download→ Dokumentationen→ Antriebstechnik→ Leitungen.
8.2.1

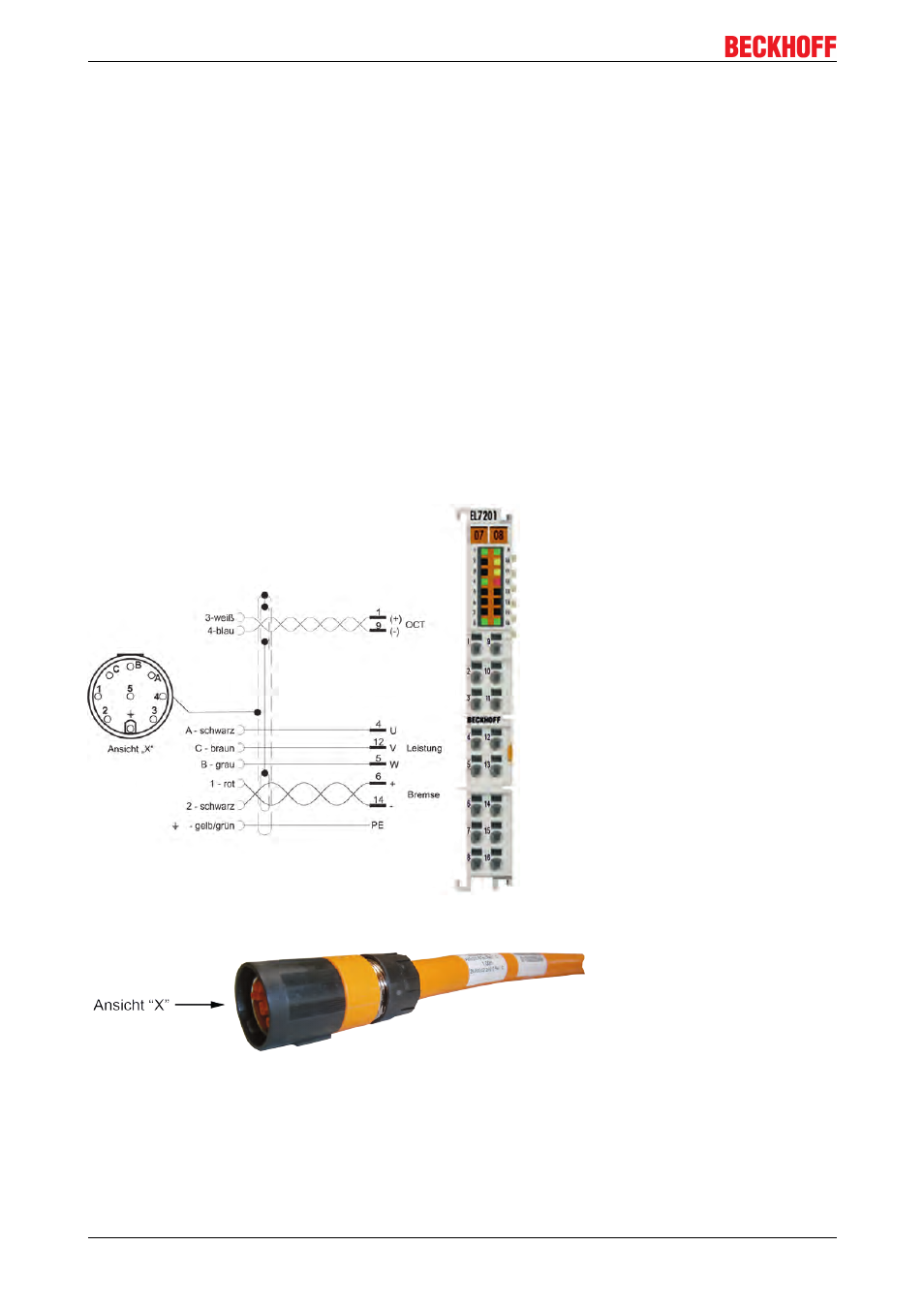

Anschlussbild EL72xx0010 für AM8100 Motoren mit OCT
Motorleitung: ZK470404212xxx
Synchron Servomotor AM8100
