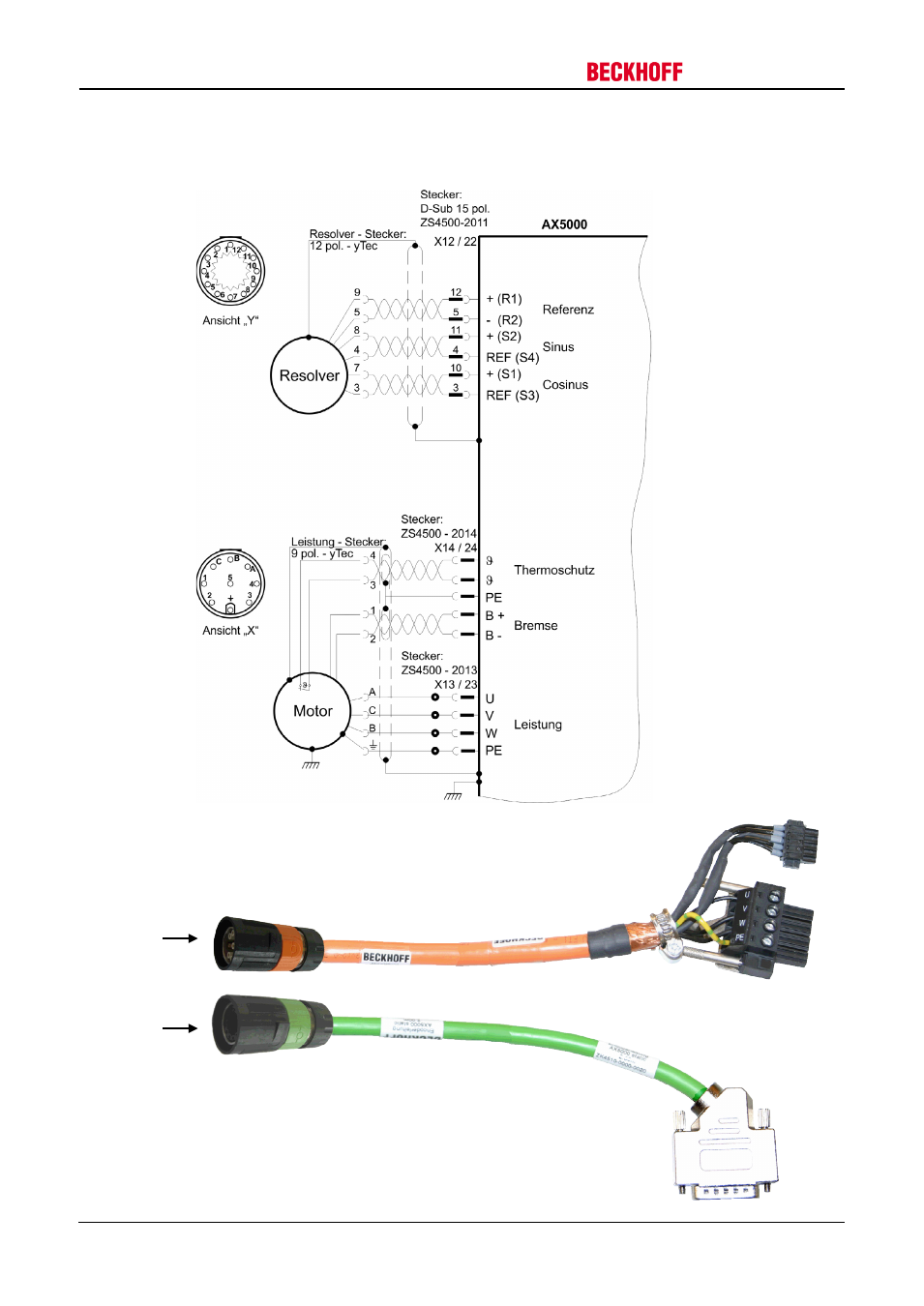

8.7 Anschlussbild AX5000 für Motoren mit Resolver und yTec-Stecker
Servoverstärker: AX5101 - AX5112 und AX52xx
Motoren : AM802x - AM803x und AM853x
Thermoschutz und Bremse
Leistungsstecker Motorleitung
9 pol. - yTec ZK4500-8022-xxxx
Ansicht „X“
Leistung
Ansicht „Y“
Resolverstecker Resolverleitung
12 pol. - yTec ZK4530-8110-xxxx
D-Sub 15 polig
