Drive Technology
8 Elektrische Installation
AM8000 und AM8500
Version: 2.4
33

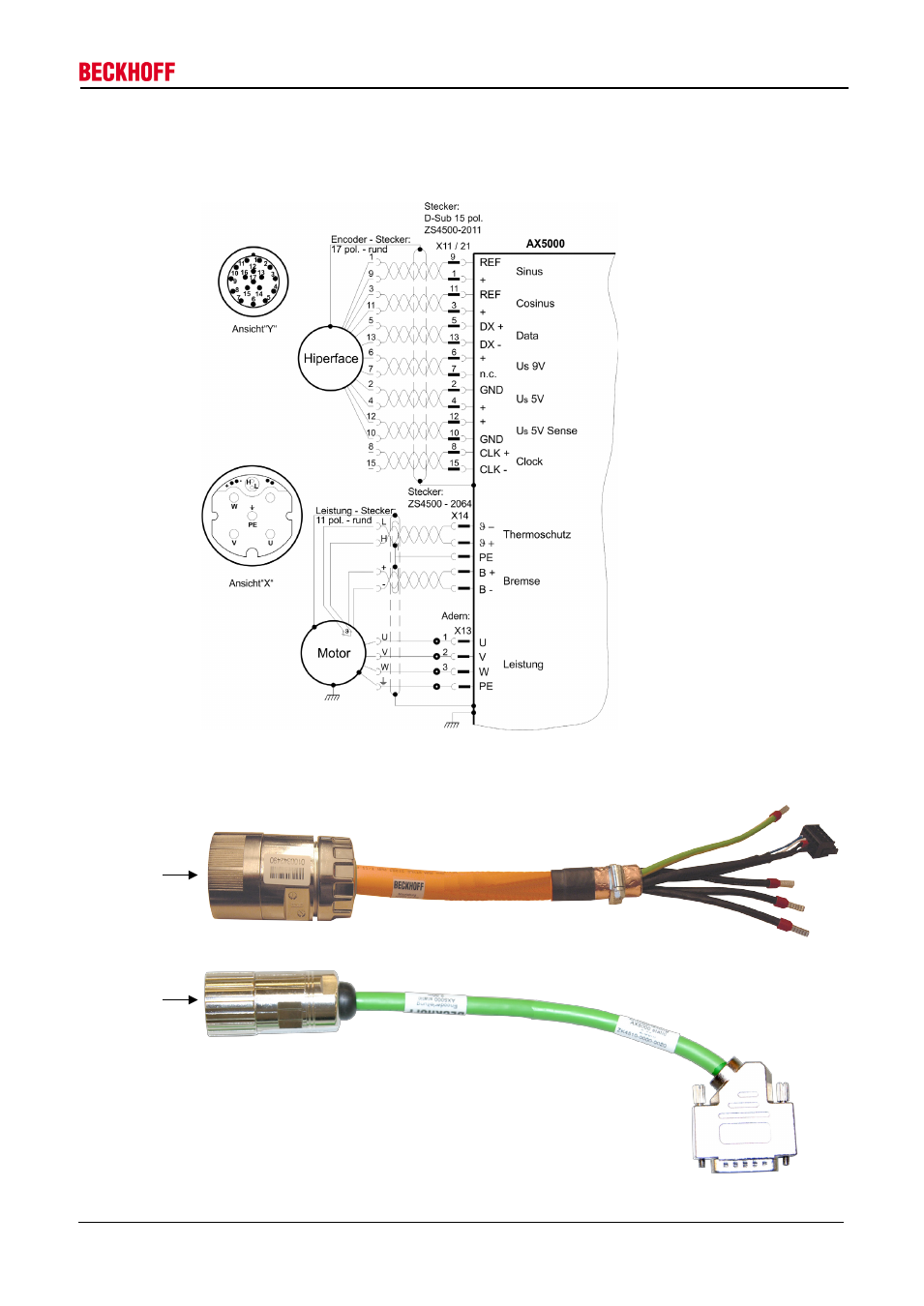

8.12 Anschlussbild AX5000 für Motoren mit Hiperface
Servoverstärker: AX5160 und AX5172
Motoren
: AM806x, AM856x (ab Q-Wicklung) und AM807x
Leistungsstecker
Motorleitung
Thermoschutz,
11 pol. – rund Speedtec
ZK4504-8027-xxxx Bremse
Ansicht „X“
Ansicht „Y“
Encoderstecker
Encoderleitung
17 pol. – rund Speedtec
ZK4510-8020-xxxx
D-Sub 15 polig
Leistung
