Drive Technology 8 Elektrische Installation
AM8000 und AM8500 Version: 2.4 31

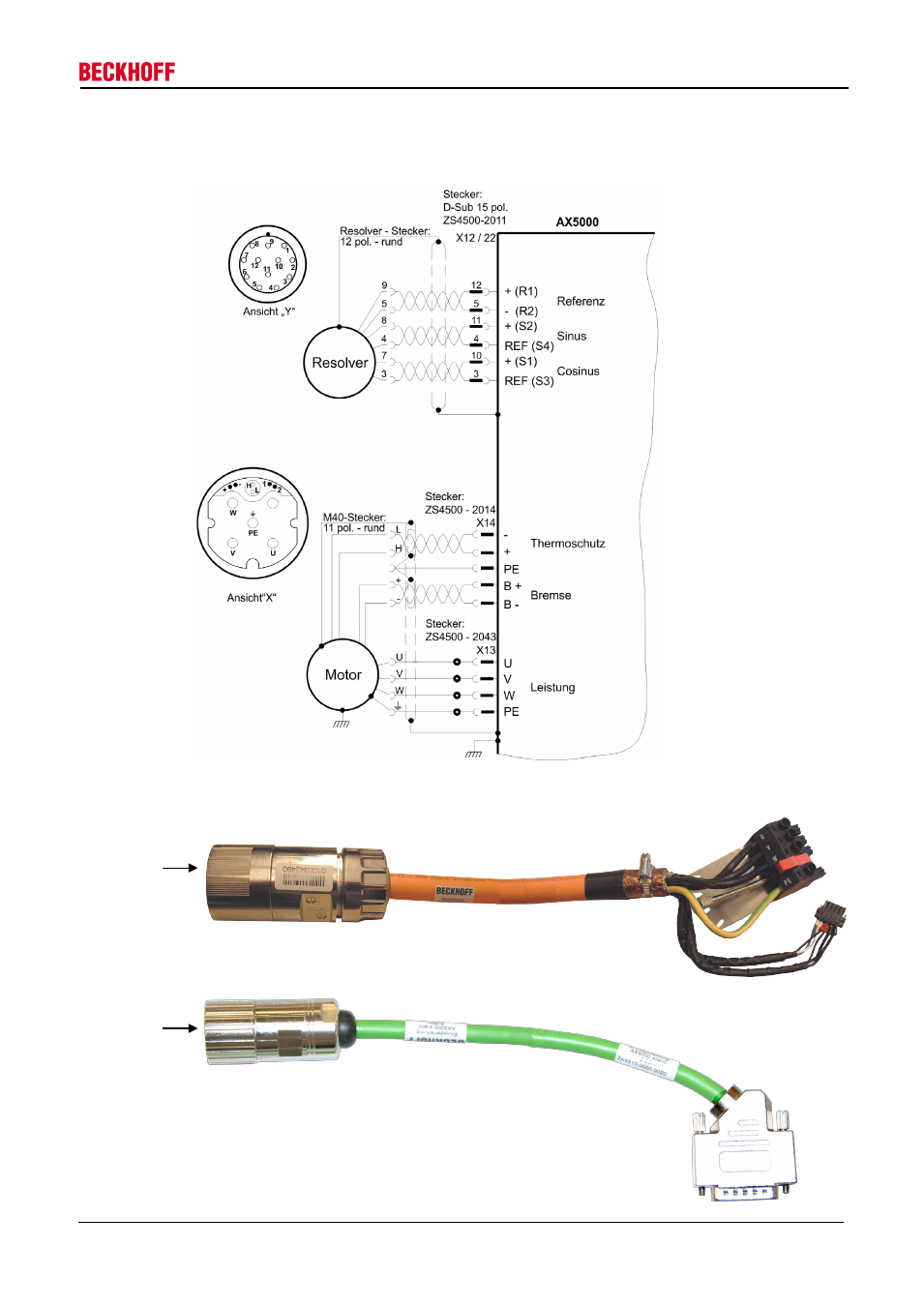

8.10 Anschlussbild AX5000 für Motoren mit Resolver
Servoverstärker: AX5140
Motoren : AM806x, AM856x (ab Q-Wicklung) und AM807x
Leistung
Leistungsstecker Motorleitung
11 pol. – rund Speedtec ZK4500-8027-xxxx
Ansicht „X“
Ansicht „Y“
Resolverstecker Resolverleitung
12 pol. – rund Speedtec ZK4530-8010-xxxx
D-Sub 15 polig
Thermoschutz und Bremse
