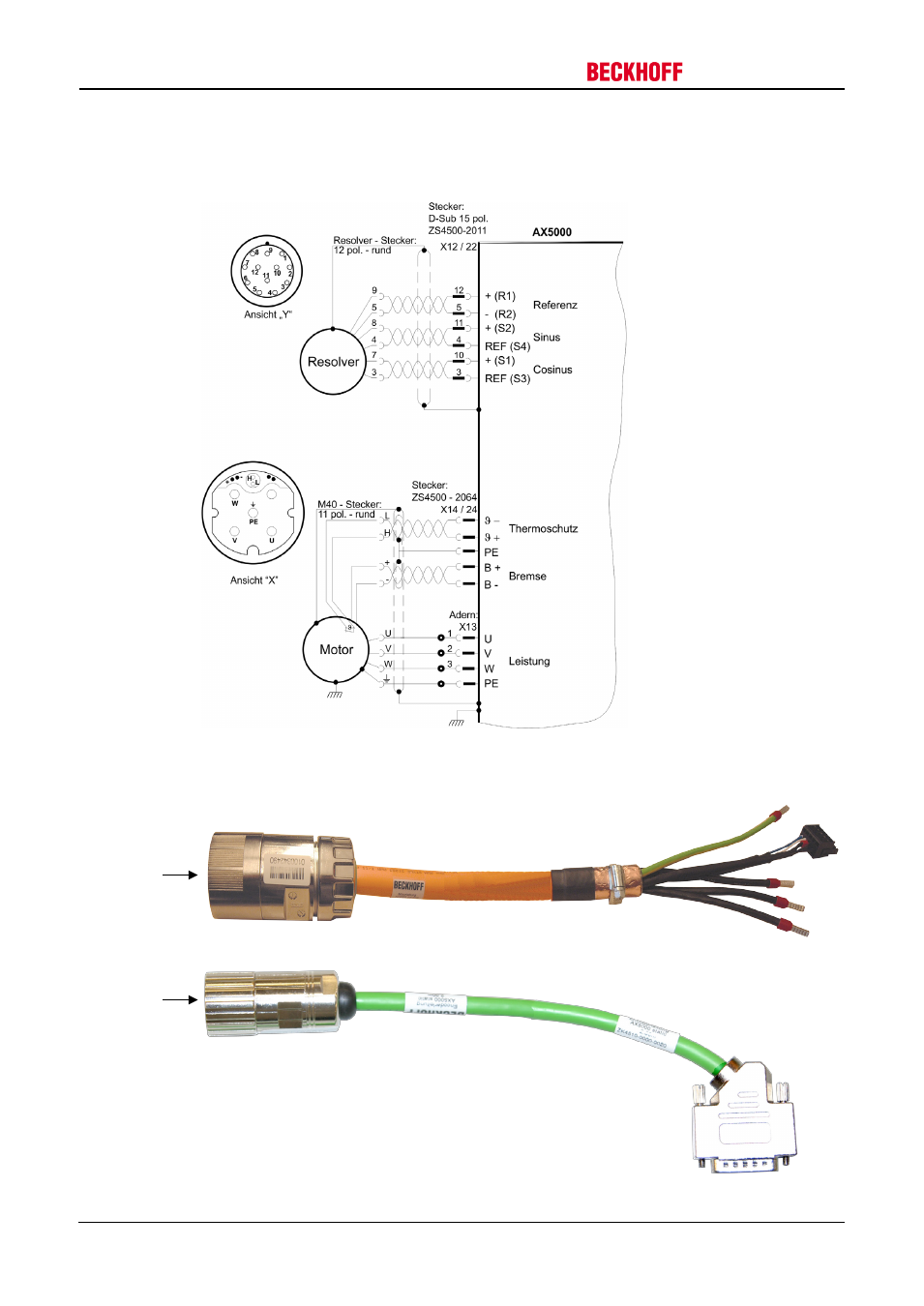

8.11 Anschlussbild AX5000 für Motoren mit Resolver
Servoverstärker: AX5160 und AX5172
Motoren : AM806x, AM856x (ab Q-Wicklung) und AM807x
Leistungsstecker Motorleitung Thermoschutz,
11 pol. – rund Speedtec ZK4504-8027-xxxx Bremse
Ansicht „X“
Ansicht „Y“
Resolverstecker Resolverleitung
12 pol. – rund Speedtec ZK4530-8010-xxxx
D-Sub 15 polig
Leistung
