Drive Technology 8 Elektrische Installation
AM8000 und AM8500 Version: 2.4 29

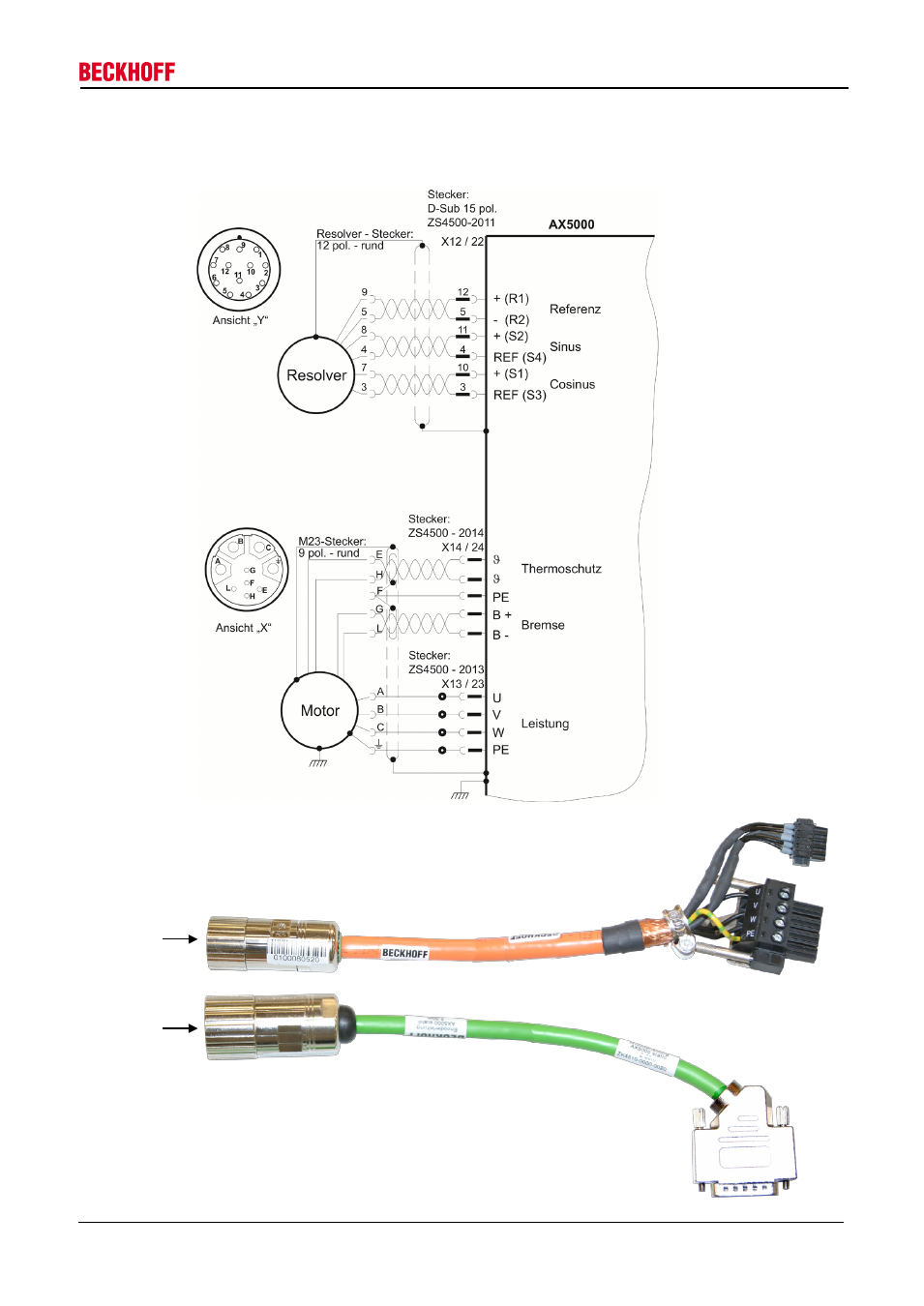

8.8 Anschlussbild AX5000 für Motoren mit Resolver
Servoverstärker: AX5101 - AX5125 und AX52xx
Motoren : AM804x - AM806x und AM854x – AM856x (bis P-Wicklung)
Thermoschutz und Bremse
Leistungsstecker Motorleitung
9 pol. – rund Speedtec ZK4500-8023-xxxx
Ansicht „X“
Ansicht „Y“
Resolverstecker Resolverleitung
12 pol. – rund Speedtec ZK4530-8010-xxxx
D-Sub 15 polig
Leistung
