2 Übersicht
2.1 Eigenschaften
Das CB4063 ist ein hochkomplexes Computer-
Motherboard im PC/104™-Formfaktor, das dem aktuellen
"PCIe/104™"-Standard entspricht. Es basiert auf Intel®'s Single-Chip-Prozessoren der
Atom™-E3800-Familie (BayTrail-I). Modernste energiesparende DDR3L-Technologie ermöglicht einen
Speicherausbau von bis zu 8 GByte (DDR3L-1333) über SO-DIMM204. Über den
PCI/104-Express-Stecker (Type 2) steht PCI-Express mit zwei x1-lanes zur Verfügung, was flexible
Erweiterungsmöglichkeiten im PCIe/104™-Stack-down eröffnet. Flexibilität herrscht auch im Bereich
Grafikausgabe: Neben einem CRT-Anschluss verfügt das Board über eine HDMI-, eine DVI- sowie eine
Displayport-Schnittstelle. Weiterhin bietet das CB4063 zwei Gigabit-LAN-Anschlüsse, 8
USB-2.0-Anschlüsse (5x auf Stiftleiste, 2x auf PC/104-PCIe Stack Thru und 1x auf miniPCIe-Sockel), 1
USB-3.0-Anschlüsse, 2 SATA-Anschlüsse (bis zu 3Gb/s), 2 serielle Schnittstellen und ein
HDA-7.1-kompatibles Audio-Interface inklusive digitalem SPDIF-Ein- und -Ausgang sowie 16
programmierbare GPIO-Signale.

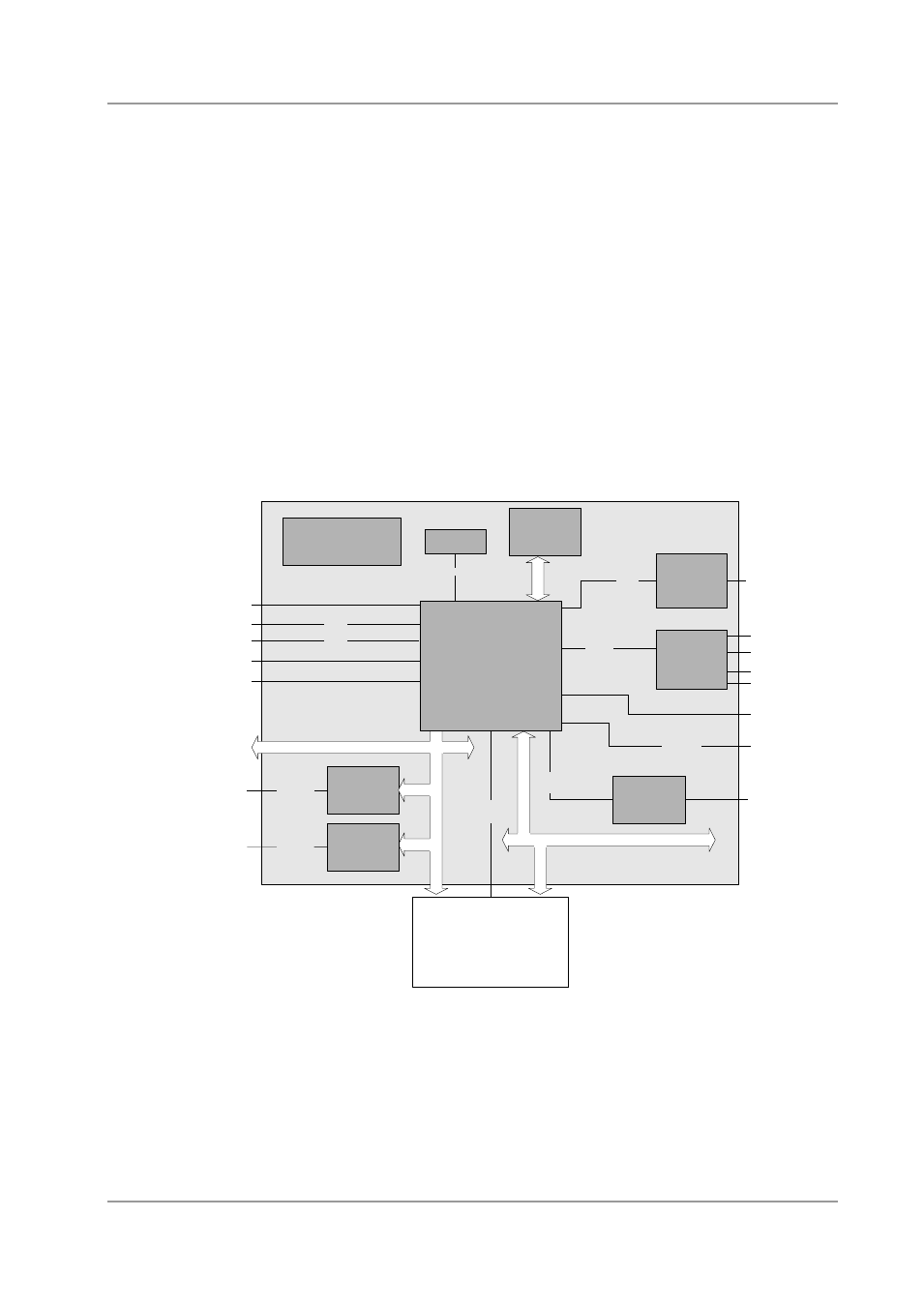

1x
SoDIMM204
DDR3L-
1333
M
E
M
O
R
Y
Power VCCCore;
DDRVTT; GFXVCC;
1.05V; 1.5V; 1.8V; 3.3V
BIOS
SATA1-2
RealTek®
ALC889
HDA Link
USB 2, 3, 5 & 6
1.5GB/3.0GB
Intel®
i210
LAN1
10/100/1000
SMBus
SPI
NXP®
PCA9535
SMBus
16x GPIO
MIC 1/2
5.1 Audio
AUX l/r
SPDIF i/o
PIC3
(24FJ256GB210)
FAN
DVI/HDMI
DVI/HDMI/DP
P
C
Ie
(x
1
)
Intel®
Atom™
E3827, E3845,
E3815
USB1
U
S
B
2
.0
PCIe/104 connector (type 2)
PCIe Mini Card
1x mSATA, 1x USB2.0
Intel®
i210
10/100/1000
LAN2
USB2.0
USB3.0
S
M
B
u
s
COM 1-2
LPC
2
x
U
S
B
2
x
(
1
x
)
P
C
Ie
x
1
o Prozessor Intel® BayTrail-
I (Atom™ E3827, E3845, E3815)
o SoC: System on Chip
o SO-DIMM204-Steckplatz für bis zu 8 GByte DDR3L-1333
o 2 serielle Schnittstellen COM1-2
o 2 LAN-Anschlüsse Ethernet 10/100/1000 (Base-T)
o 2x SATA (1,5/3 Gb/s)
o 8 USB-2.0-Schnittstellen (davon 2x auf PCI104-Express, 1x auf miniPCIe-Sockel)
o 1 USB-3.0-Schnittstellen
