3.13 SATA-Schnittstellen
Das CB4063-Board ist mit zwei SATA-Schnittstellen ausgestattet, die eine Übertragungsrate von bis zu 3
Gbit pro Sekunde erlauben. Die Schnittstellen stehen als 2x15poliger Wannenstecker
(TFM-115-02-S-D-WT, passender Gegenstecker SFM-115-02-S-D-xx) zur Verfügung.
Die notwendigen Einstellungen werden über das BIOS-Setup vorgenommen.

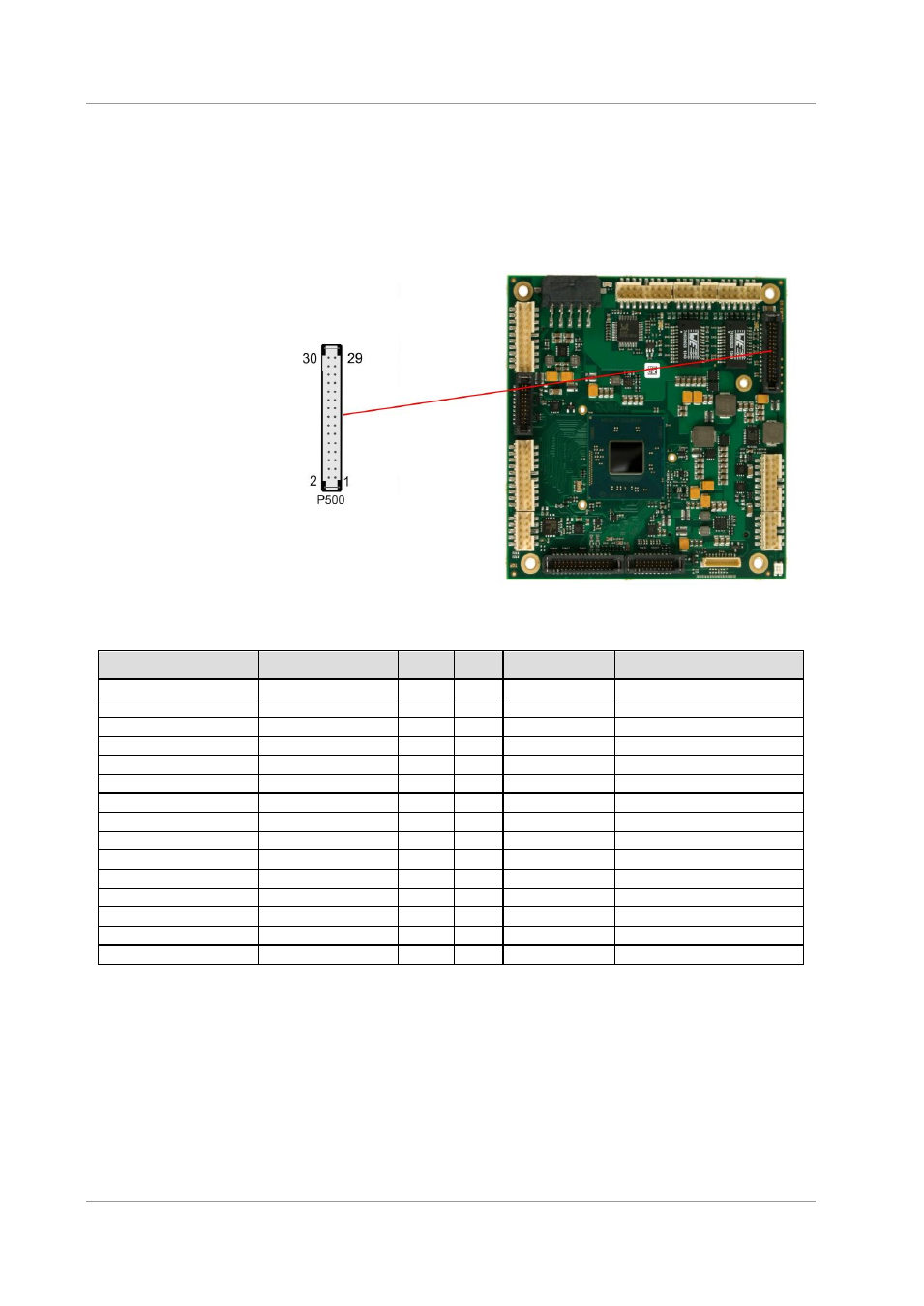

Pinbelegung SATA 2x15:
Beschreibung
Name
Pin
Pin
Name
Beschreibung
Masse
GND
1
2
GND
Masse
SATA1 Senden +
SATA1TX
3
4
SATA2TX
SATA2 Senden +
SATA1 Senden -
SATA1TX#
5
6
SATA2TX#
SATA2 Senden -
Masse
GND
7
8
GND
Masse
SATA1 Empfangen - SATA1RX#
9
10
SATA2RX#
SATA2 Empfangen -
SATA1 Empfangen + SATA1RX
11
12
SATA2RX
SATA2 Empfangen +
Masse
GND
13
14
GND
Masse
Reserviert
N/C
15
16
N/C
Reserviert
Masse
GND
17
18
GND
Masse
Reserviert
N/C
19
20
N/C
Reserviert
Reserviert
N/C
21
22
N/C
Reserviert
Masse
GND
23
24
GND
Masse
Reserviert
N/C
25
26
N/C
Reserviert
Reserviert
N/C
27
28
N/C
Reserviert
Masse
GND
29
30
GND
Masse
