8 displayport, Displayport – BECKHOFF CB4063 Benutzerhandbuch
Seite 26
Kapitel: Anschlüsse
DisplayPort
Seite 26
Beckhoff New Automation Technology CB4063

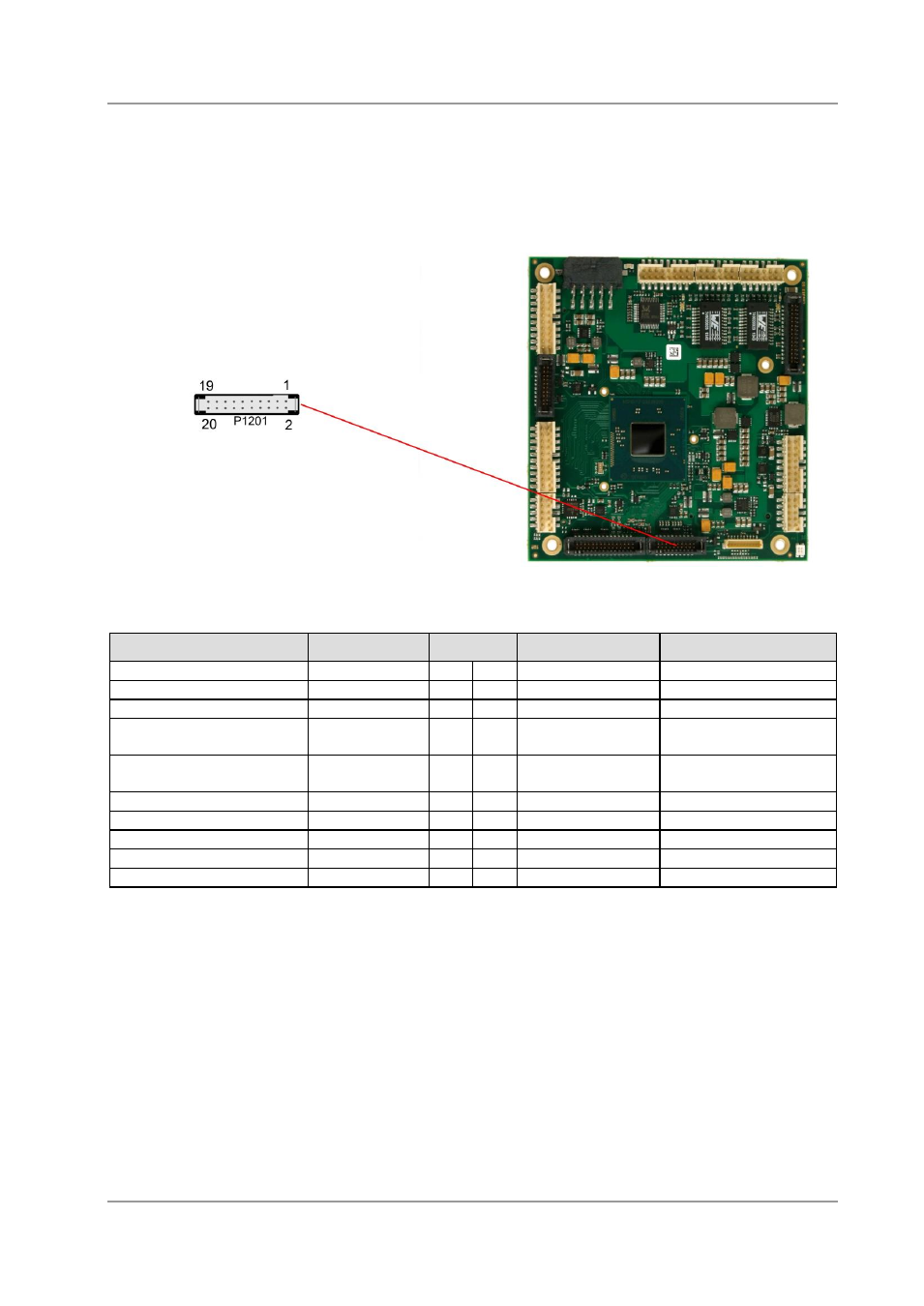

3.8 DisplayPort
Das CB4063 verfügt über einen DisplayPort-Anschluss, der als 2x10poliger Wannenstecker realisiert ist
(TFM-110-02-S-D-WT, passender Gegenstecker SFM-110-02-S-D-xx). Der Anschluss kann auch als
HDMI/DVI-Interface betrieben werden. Dazu muss Pin 2 mit 3,3V verbunden werden (z.B. Pin 5).
Pinbelegung des DisplayPort-Steckers:
Beschreibung
Name
Pin
Name
Beschreibung
Hotplug Detect
DPHPD
1
2
HDMIEN
HDMI Enable
DP Aux + / EDID Clock
DPAUX/DDCK
3
4
DPAUX#/DDDA
DP Aux - / EDID Daten
Versorgungsspannung 3,3V 3.3V
5
6
GND
Masse
Masse
GND
7
8
DPL3#/TMDSCLK# DP Lane 3 - / HDMI
Clock -
DP Lane 2 - / HDMI 0 -
DPL2#/TMDS0# 9
10
DPL3/TMDSCLK
DP Lane 3 + / HDMI
Clock +
DP Lane 2 + / HDMI 0 +
DPL2/TMDS0
11
12
GND
Masse
Masse
GND
13
14
DPL1#/TMDS1#
DP Lane 1 - / HDMI 1 -
DP Lane 0 - / HDMI 2 -
DPL0#/TMDS2# 15
16
DPL1/TMDS1
DP Lane 1 + / HDMI 1 +
DP Lane 0 + / HDMI 2 +
DPL0/TMDS2
17
18
GND
Masse
Reserviert
N/C
19
20
GND
Masse
