Beckhoff New Automation Technology CB4063
3.16 Überwachungsfunktionen
Funktionen zur Überwachung der Lüfterfunktion und
–drehzahl sowie weiterer über den SMBus

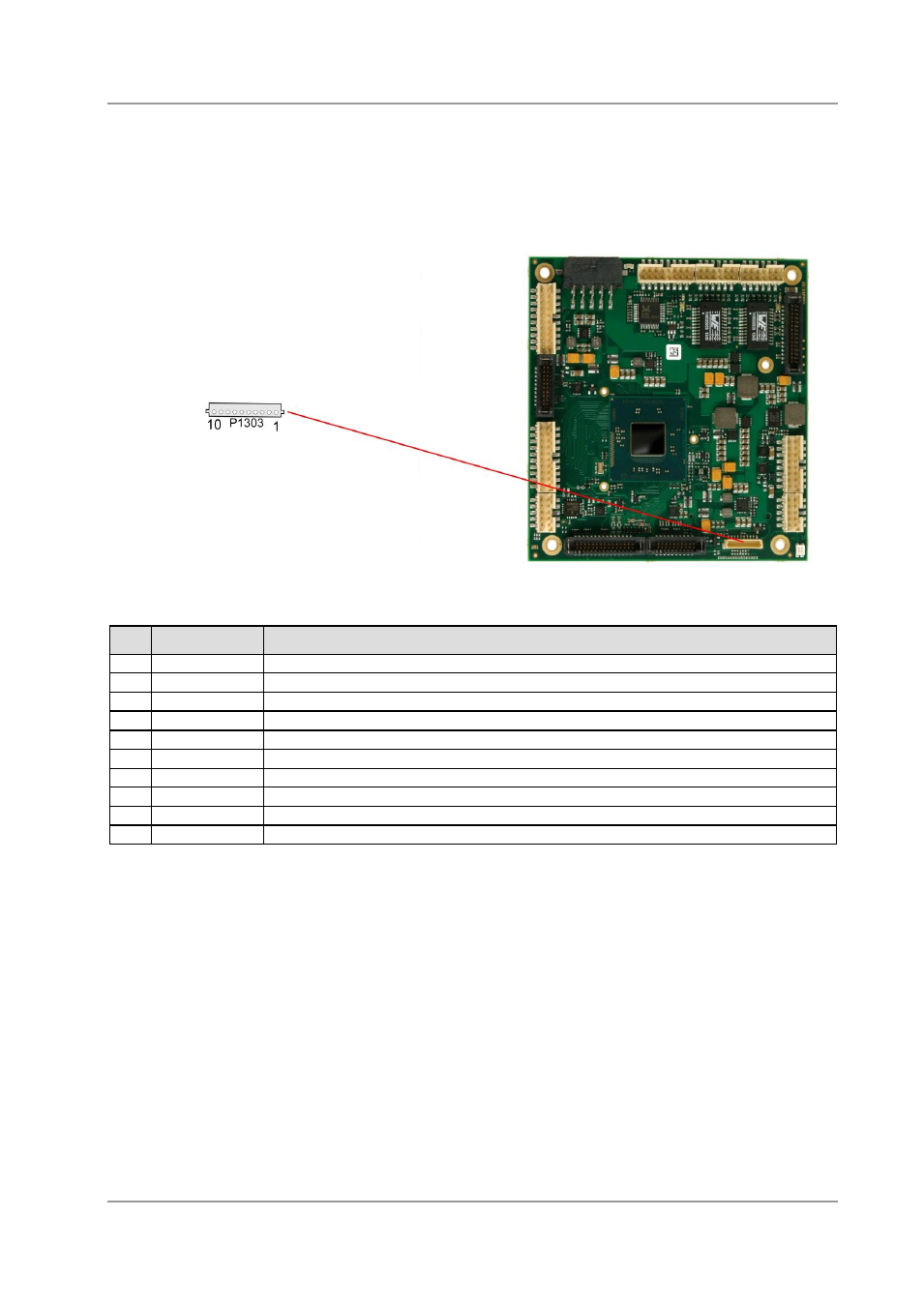

eingebundener Bauteile (z. B. Temperaturfühler) werden über einen 10poligen Wannenstecker (JST
BM10B-SRSS-TB, passender Gegenstecker: SHR-10V-S(-B)) verfügbar gemacht.
Pin
Name
Beschreibung
1
3,3V
Versorgungsspannung 3,3V
2
CS-SMB-CLK SMBus Clock
3
CS-SMB-DAT SMBus Data
4
GND
Masse
5
VCC
Versorgungsspannung 5V
6
FANPWM
Lüfter Steuerung
7
TACH
Lüfter Überwachungssignale
8
N/C
Reserviert
9
N/C
Reserviert
10
N/C
Reserviert
