Beckhoff New Automation Technology CB4063
3.5 PCI/104-Express-Bus
Erweiterungsmodule nach dem PCI-Express-Standard können über den PCI/104-
Express™-Stecker
angeschlossen werden. Es handelt sich dabei um einen "Type 2"-Stecker, wobei nur die Signale
verbunden sind, die der Chipsatz auch unterstützt. "Stacking Error"-Funktionalität ist verfügbar. Weitere
Einzelheiten sind der PCI/104-
Express™-Spezifikation (v2.01) zu entnehmen.

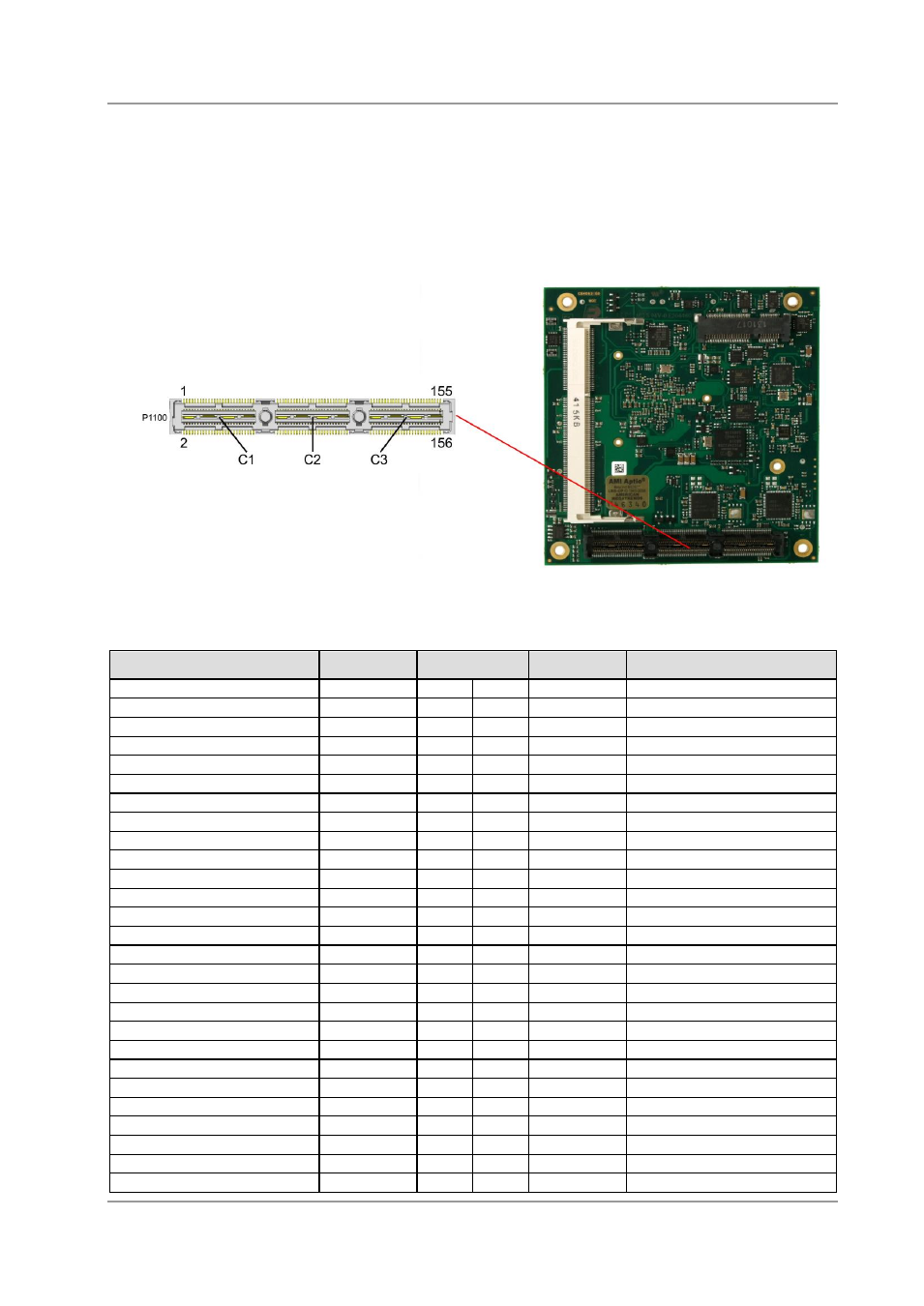

Pinbelegung PCI104-Express-Stecker (Type 2):
Beschreibung
Name
Pin
Name
Beschreibung
USB Overcurrent
USBOC#
1
2
PERST#
PCIe Reset
Versorgungsspannung 3,3V 3,3V
3
4
3,3V
Versorgungsspannung 3,3V
USB7 +
USB7
5
6
USB8
USB8 +
USB7 -
USB7#
7
8
USB8#
USB8 -
Masse
GND
9
10
GND
Masse
Transmit Lane 2 +
PEx1_1T
11
12
PEx1_0T
Transmit Lane 1 +
Transmit Lane 2 -
PEx1_1T#
13
14
PEx1_0T#
Transmit Lane 1 -
Masse
GND
15
16
GND
Masse
Reserviert
N/C
17
18
N/C
Reserviert
Reserviert
N/C
19
20
N/C
Reserviert
Masse
GND
21
22
GND
Masse
Receive Lane 2 +
PEx1_1R
23
24
PEx1_0R
Receive Lane 1 +
Receive Lane 2 -
PEx1_1R#
25
26
PEx1_0R#
Receive Lane 1 -
Masse
GND
27
28
GND
Masse
Reserviert
N/C
29
30
N/C
Reserviert
Reserviert
N/C
31
32
N/C
Reserviert
Masse
GND
33
34
GND
Masse
Clock Slot 2 +
PEx1_1C
35
36
PEx1_0C
Clock Slot 1 +
Clock Slot 2 -
PEx1_1C#
37
38
PEx1_0C#
Clock Slot 1 -
Standby-Versorgung 5V
SVCC
39
40
SVCC
Standby-Versorgung 5V
Reserviert
N/C
41
42
N/C
Reserviert
Reserviert
N/C
43
44
N/C
Reserviert
CPU Direction
CPU_DIR
45
46
PWRGOOD Powergood
SMBus Data
SMBDAT
47
48
N/C
Reserviert
SMBus Clock
SMBCLK
49
50
N/C
Reserviert
SMBus Alert
SMBALERT 51
52
PSON#
Netzteil an
Link Reactivation
PEWAKE#
53
54
ST1-ERR#
Stacking Error 1
