System/SM-Bus
Seite 18
Beckhoff New Automation Technology CB4063

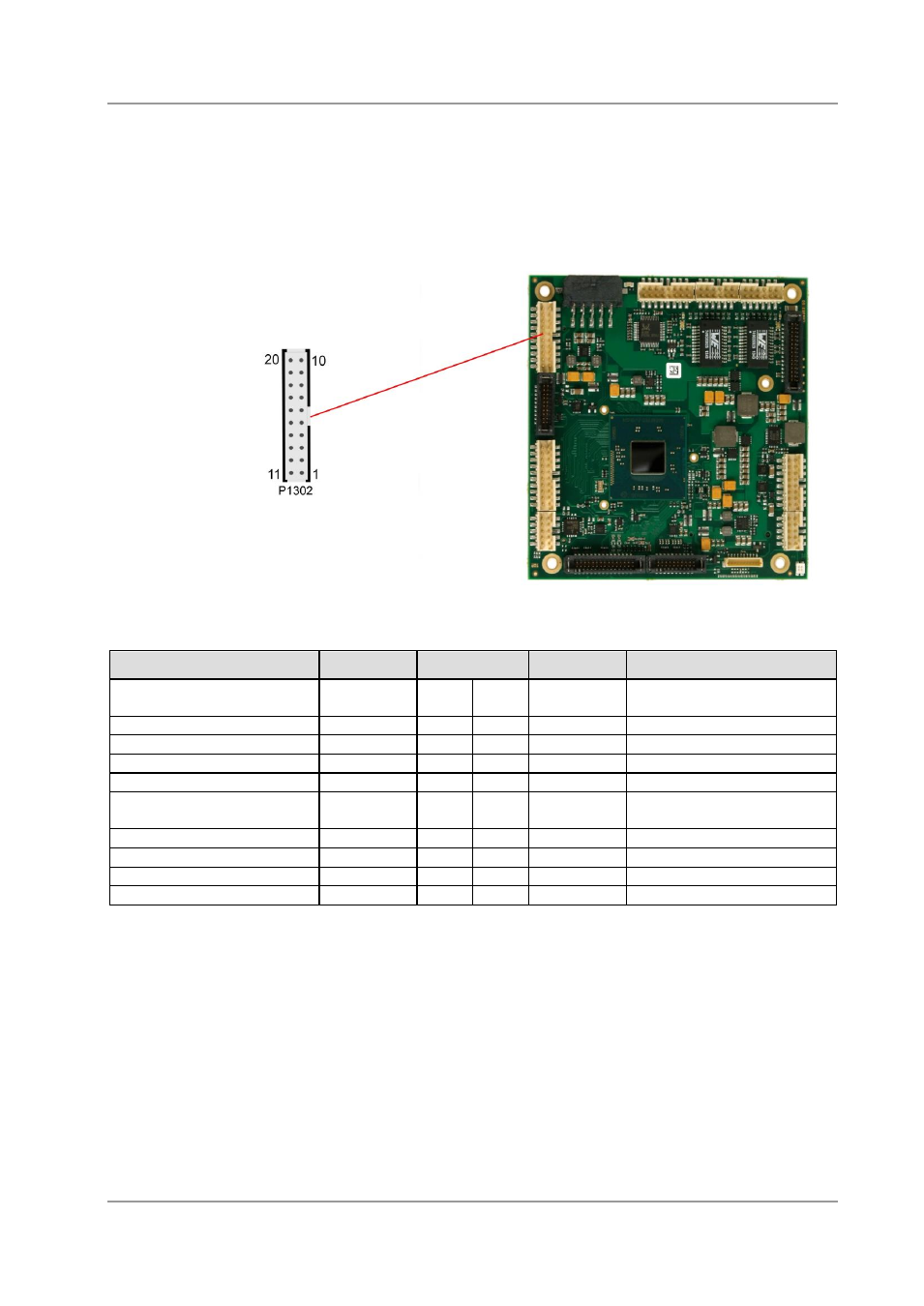

3.3 System/SM-Bus
Zum Anschluss systemtypischer Signale wie Lautsprecher steht ein 2x10poliger Wannenstecker zur
Verfügung (FCI 98424-G52-20LF, passender Gegenstecker z.B. FCI 90311-020LF). Dieser führt
außerdem SM-Bus-Signale heraus. Bezüglich des #PSON-Signals ist der Warnhinweis im Abschnitt
"Stromversorgung" (Seite 17) zu beachten.
Pinbelegung 2x10-Systemstecker:
Beschreibung
Name
Pin
Name
Beschreibung
ATX Powerbutton
ATXPWRBT
N#
1
11
GND
Masse
Reset nach Masse
RSTBTN#
2
12
GND
Masse
Batterie
BATT
3
13
GND
Masse
Lautsprecher
SPEAKER
4
14
VCC
Versorgungsspannung 5V
SATA LED
SATALED# 5
15
3,3V
Versorgungsspannung 3,3 V
Rot / LED0
RED/LED 0 6
16
GREEN/LED
1
Grün / LED1
Blau / LED2
BLUE/LED2 7
17
S3,3V
Standby-Spannung 3,3V
PS-ON
PSON#
8
18
S3,3V
Standby-Spannung 3,3V
Systembus Clock
SMB-CLK
9
19
SMB-ALERT Systembus Alert
Systembus Daten
SMB-DAT
10
20
GND
Masse
