Beckhoff New Automation Technology CB4063

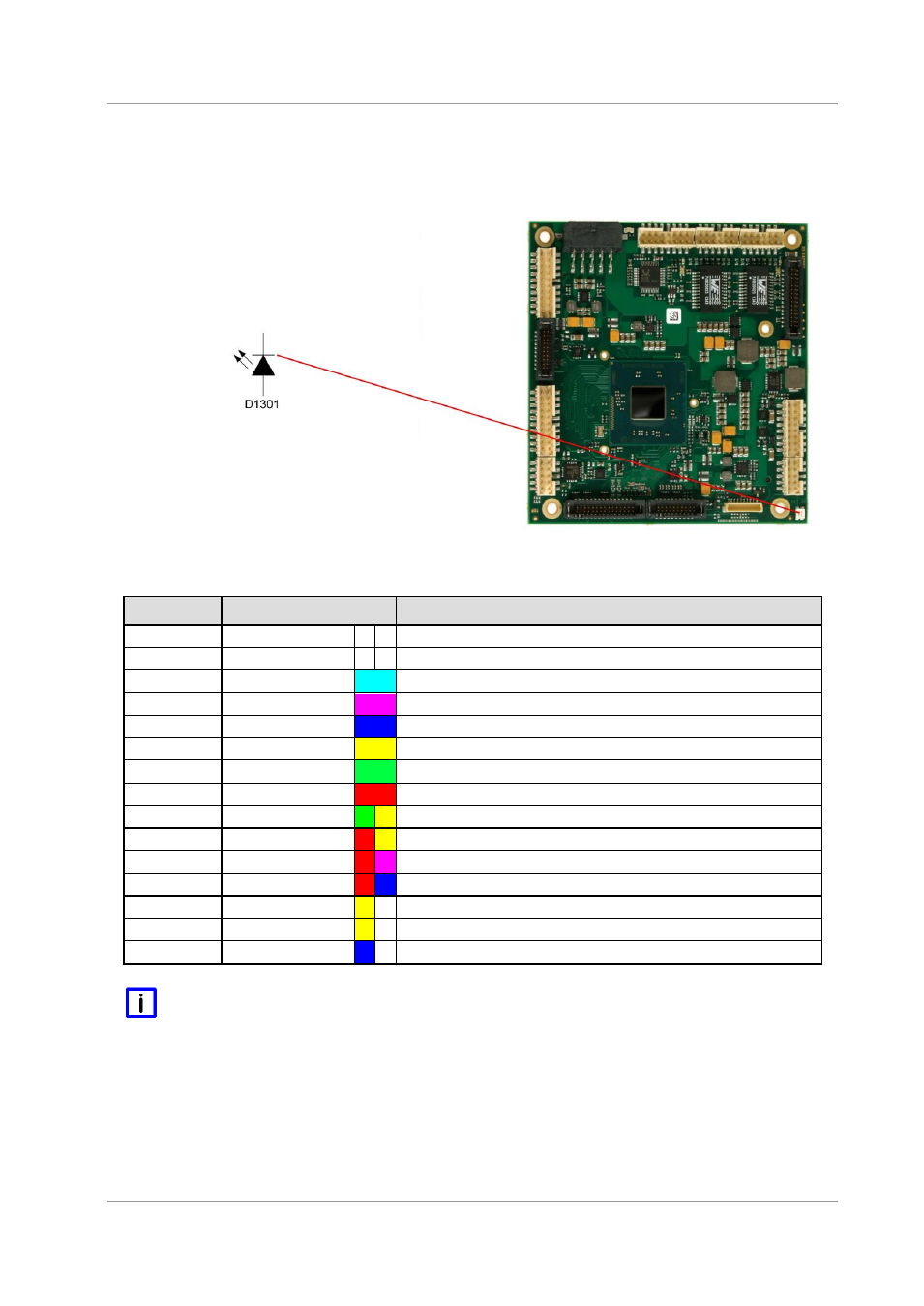

4.2 RGB-LED
Auf dem CB4063 befindet sich eine RGB-LED, mit der über Farben und Blinkintervalle Statusmeldungen
ausgegeben werden können.
Statusmeldungen RGB-LED:
Farbe
Intervall
Bedeutung
keine
dauerhaft
Fehlerhafter Systemzustand
Weiß
einmalig kurz
Powerfail
Cyan
dauerhaft
Reserviert
Magenta
dauerhaft
falls vorhanden: SUSV aktiv
Blau
dauerhaft
Reserviert
Gelb
dauerhaft
S5-Zustand
Grün
dauerhaft
S0-Zustand
Rot
dauerhaft
Reset/Start
Grün/Gelb
blinkend
Bootloader läuft ohne Fehler
Rot/Gelb
blinkend
Bootloader wird gestartet (Startsequenz wird durchlaufen)
Rot/Magenta blinkend
Checksummenfehler bei der I2C-Übertragung im Bootloader
Rot/Blau
blinkend
Update komplett, warte auf manuellen Reset
Gelb
blinkend (6s)
S4-Zustand
Gelb
blinkend (3s)
S3-Zustand
Blau
blinkend (0,5s)
Falls vorhanden: SUSV-Kapazitätstest bereit
H
INWEIS
Wenn das Board in den Reset geht (rote LED), dann kann dies auf einen "Stacking Error" hinweisen. Ein
solcher Fehler tritt u.a. dann auf, wenn sich im Stack eine Karte mit falschem Steckertyp befindet (z.B.
PCI104-Express Type 1 anstatt Type 2 oder umgekehrt).
