Kapitel: Anschlüsse
COM1 und COM2
Seite 32
Beckhoff New Automation Technology CB4063
3.14 COM1 und COM2

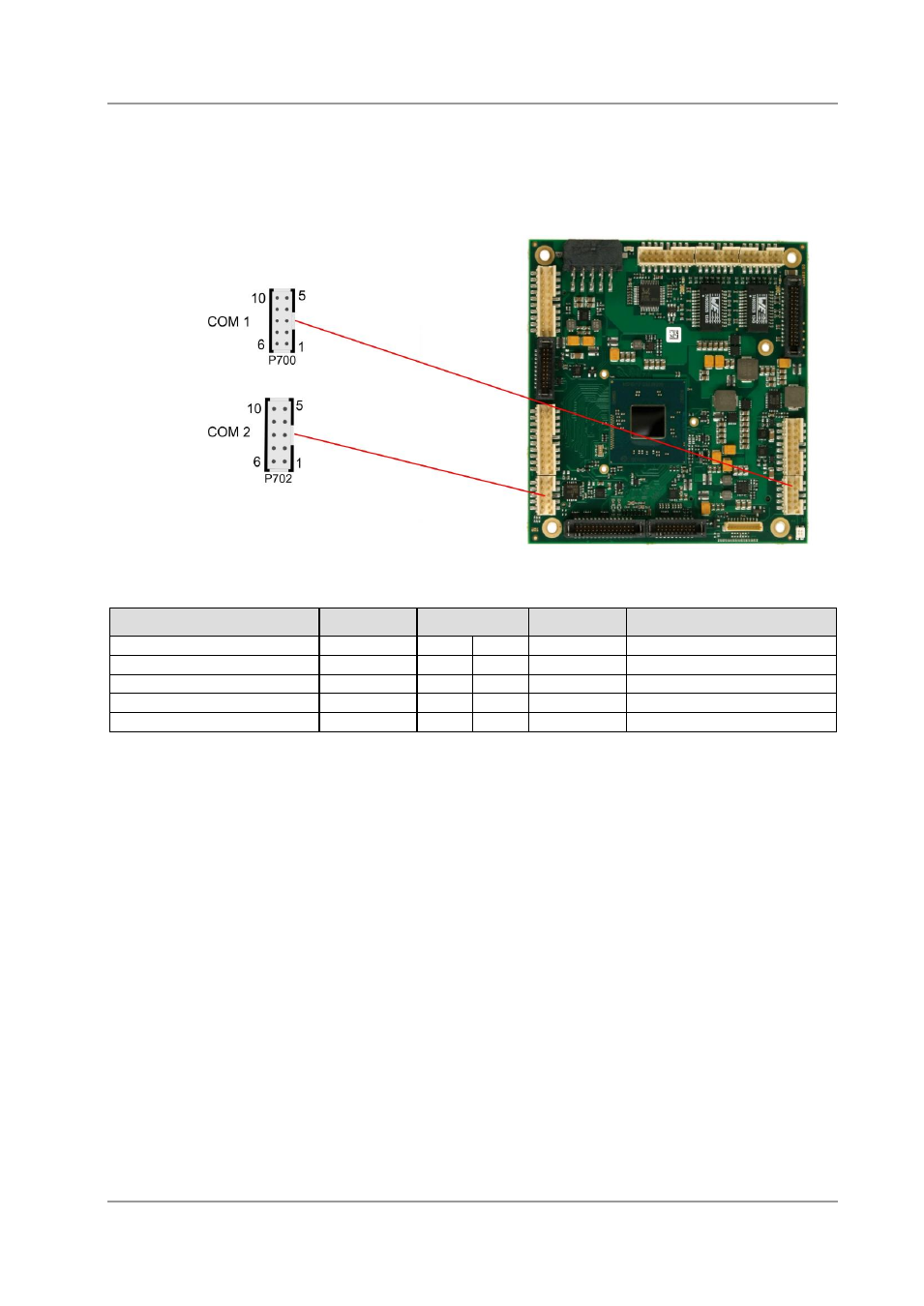

Die seriellen Schnittstellen COM1 und COM2 werden jeweils über einen 2x5poligen Wannenstecker (FCI
98424-G52-10LF, passender Gegenstecker z.B. FCI 90311-010LF) zur Verfügung gestellt.
Beschreibung
Name
Pin
Name
Beschreibung
Reserviert
N/C
1
6
N/C
Reserviert
Receive Data
RXD
2
7
RTS
Request to Send
Transmit Data
TXD
3
8
CTS
Clear to Send
Reserviert
N/C
4
9
N/C
Reserviert
Masse
GND
5
10
SVCC
Versorgungsspannung 5V
