Kapitel: Anschlüsse
USB 3.0
Seite 28
Beckhoff New Automation Technology CB4063

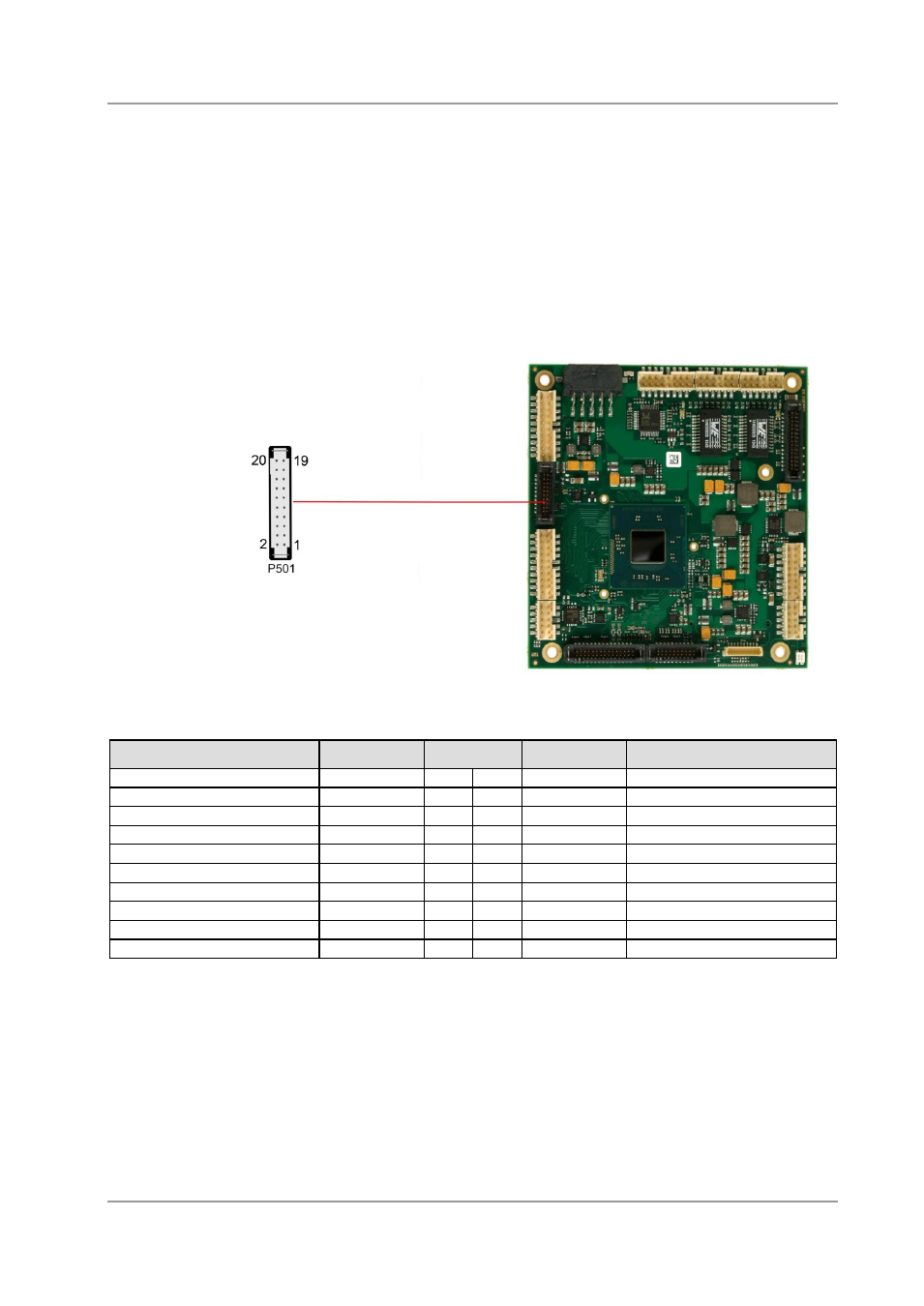

3.10 USB 3.0
Die Anschlüsse für USB 1 sind in Form eines 2x10poligen Wannensteckers (TFM-110-02-S-D-WT,
passender Gegenstecker z.B. SFM-110-02-S-D-xx) herausgeführt.
Der USB-Kanal unterstützen die USB Spezifikation 3.0. Es ist zu beachten, dass die Funktionalität
USB-Maus und USB-Tastatur des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine
USB-Unterstützung bietet. Einstellungen im Setup können selbst mit einer USB-Tastatur auch dann
vorgenommen werden, wenn diese Optionen deaktiviert sind. Deaktiviert sollten diese Optionen auch
bleiben, wenn USB-fähige Betriebssysteme wie Microsoft® Windows® betrieben werden. Ansonsten
kommt es zu erheblichen Leistungseinschränkungen.
Die USB-Schnittstelle ist über einen 900mA USB-Schalter elektronisch abgesichert.
Pinbelegung USB3.0-Stecker für Port X:
Beschreibung
Name
Pin
Name
Beschreibung
Reserviert
N/C
1
2
N/C
Reserviert
USB x Daten Plus
USB3-x.D+
3
4
N/C
Reserviert
USB x Daten Minus
USB3-x.D-
5
6
GND
Masse
Masse
GND
7
8
N/C
Reserviert
USB x Transmit Plus
SSTXx+
9
10
N/C
Reserviert
USB x Transmit Minus
SSTXx-
11
12
GND
Masse
Masse
GND
13
14
N/C
Reserviert
USB x Receive Plus
SSRX+
15
16
N/C
Reserviert
USB x Receive Minus
SSRX-
17
18
N/C
Reserviert
Versorgungsspannung
VCC
19
20
N/C
Reserviert
