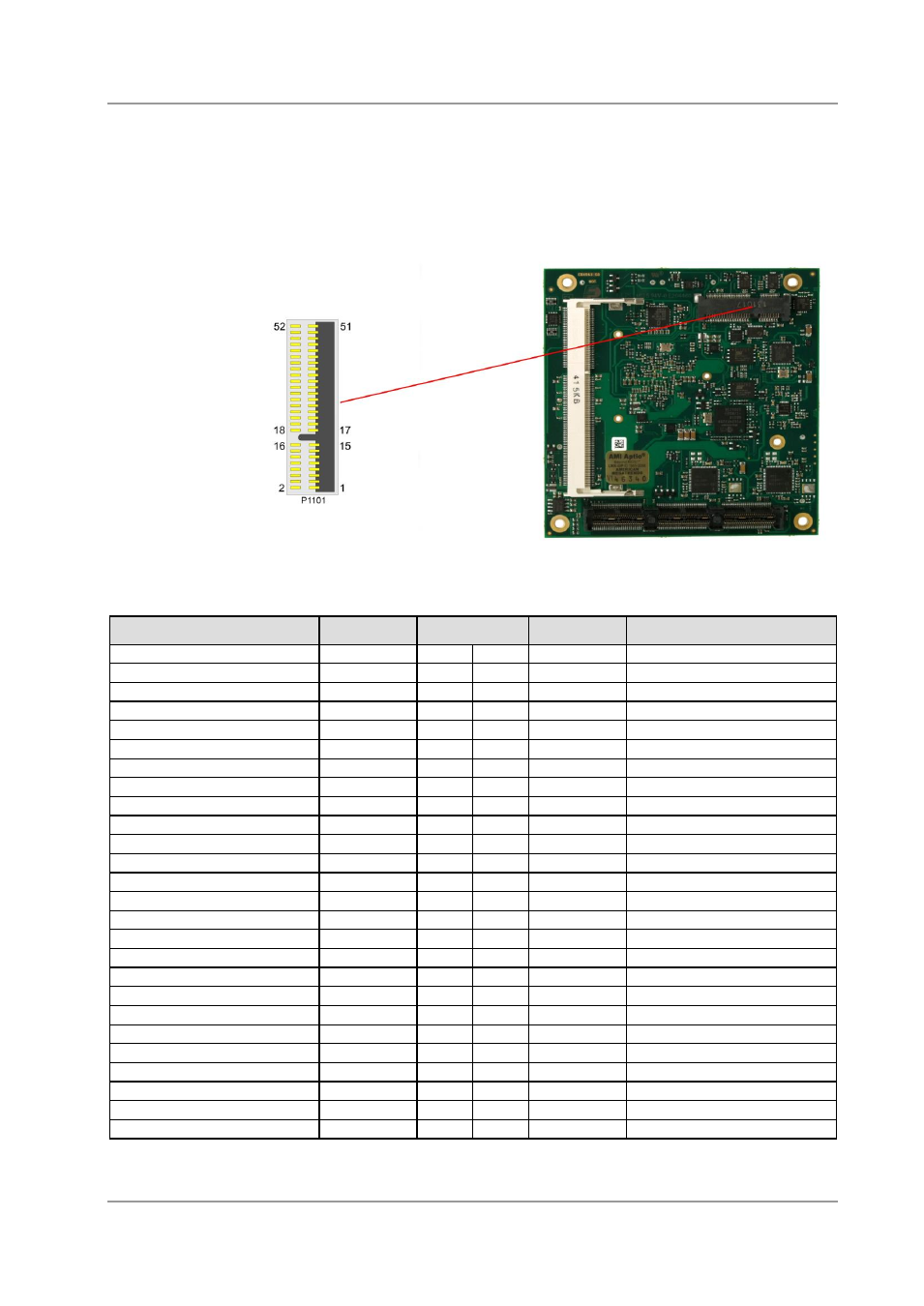

3.6 PCI-Express Mini-Card mit mSATA
Das CB4063 ist mit einem PCI-Express-Mini-Card-Stecker ausgestattet, über den entsprechende
Peripherie-Karten (z.B. Wi-FI, SSD) angeschlossen werden können. Der PCIe-Mini-Card-Anschluss
bietet darüber hinaus mSATA-Funktionalität, um weitere Speichermodule anzuschliessen.
Beschreibung
Name
Pin
Name
Beschreibung
PCIe Wake
PEWAKE#
1
2
S3.3V
Standby-Versorgung 3,3V
Reserviert
N/C
3
4
MPCIeEN
Konfiguration mPCIe#
Reserviert
N/C
5
6
1.5V
Versorgungsspannung 1,5V
Clock Enable
PEMCLKen# 7
8
N/C
Reserviert
Masse
GND
9
10
N/C
Reserviert
Clock -
PECLKMC# 11
12
N/C
Reserviert
Clock +
PECLKMC
13
14
N/C
Reserviert
Masse
GND
15
16
N/C
Reserviert
Reserviert
N/C
17
18
GND
Masse
Reserviert
N/C
19
20
WDISABLE# Wireless Disable
Masse
GND
21
22
PERST#
PCIe Reset
PCIe Receive -
PERMC#
23
24
S3.3V
Standby-Versorgung 3,3V
PCIe Receive +
PERMC
25
26
GND
Masse
Masse
GND
27
28
1.5V
Versorgungsspannung 1,5V
Masse
GND
29
30
SMB-CLK
SM-Bus Clock
PCIe Transmit -
PETMC#
31
32
SMB-DAT
SM-Bus Data
PCIe Transmit +
PETMC
33
34
GND
Masse
Masse
GND
35
36
USBMC#
USB -
Masse
GND
37
38
USBMC
USB +
Standby-Versorgung 3,3V
S3.3V
39
40
GND
Masse
Standby-Versorgung 3,3V
S3.3V
41
42
N/C
Reserviert
Masse
GND
43
44
N/C
Reserviert
Reserviert
N/C
45
46
N/C
Reserviert
Reserviert
N/C
47
48
1.5V
Versorgungsspannung 1,5V
Reserviert
N/C
49
50
GND
Masse
Konfiguration MSATA
MSATA#
51
52
S3.3V
Standby-Versorgung 3,3V
