USB 2.0
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4063
Seite 27

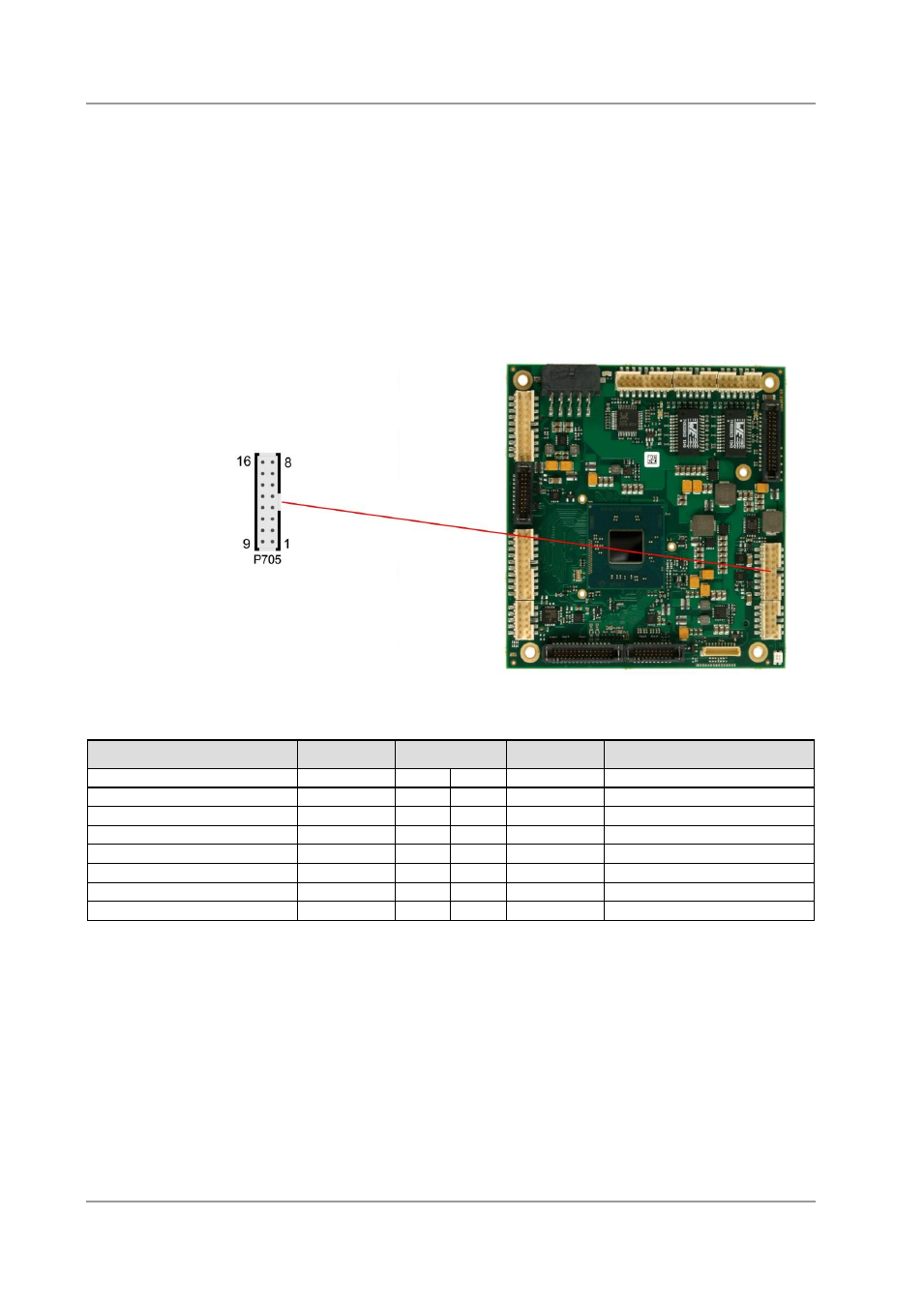

3.9 USB 2.0
Die Anschlüsse für USB 2, 3, 5 und 6 sind in Form eines 2x8poligen Wannensteckers (FCI
98424-G52-16LF, passender Gegenstecker z.B. FCI 90311-016LF) herausgeführt.
Die USB-Kanäle unterstützen die USB Spezifikation 2.0. Es ist zu beachten, dass die Funktionalität
USB-Maus und USB-Tastatur des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine
USB-Unterstützung bietet. Einstellungen im Setup können selbst mit einer USB-Tastatur auch dann
vorgenommen werden, wenn diese Optionen deaktiviert sind. Deaktiviert sollten diese Optionen auch
bleiben, wenn USB-fähige Betriebssysteme wie Microsoft® Windows® betrieben werden. Ansonsten
kommt es zu erheblichen Leistungseinschränkungen.
Die einzelnen USB-Schnittstellen sind über 500mA USB-Schalter elektronisch abgesichert.
Pinbelegung USB 2, 3, 5 und 6:
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB2
USB2 VCC
1
9
USB3VCC
5V für USB3
USB- Daten Kanal 2
USB2#
2
10
USB3#
USB- Daten Kanal 3
USB+ Daten Kanal 2
USB2
3
11
USB3
USB+ Daten Kanal 3
Masse
GND
4
12
GND
Masse
Masse
GND
5
13
GND
Masse
USB+ Daten Kanal 5
USB5
6
14
USB6
USB+ Data Kanal 6
USB- Daten Kanal 5
USB5#
7
15
USB6#
USB- Data Kanal 6
5V für USB5
USB5VCC
8
16
USB6VCC
5V für USB6
