Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
- B 14 -
Beisler Nähautomation
B.2
Funktion der Maschine

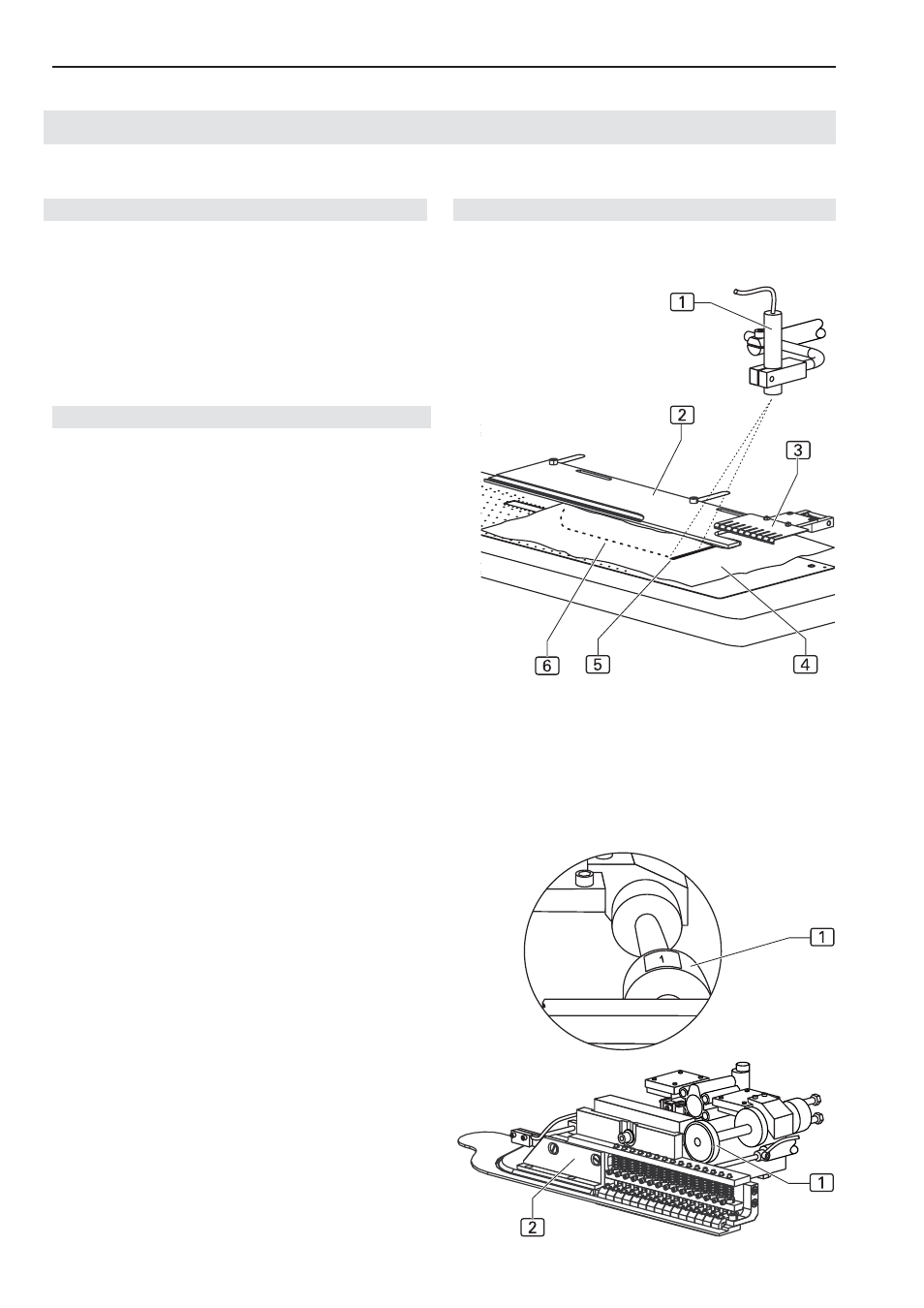

Abb. 2/3
Abb. 2
Abb. 3
B.2.1 Funktionsablauf
Der Kurznaht-Automat 1911-5/1912-5 ermöglicht das au-
tomatisierte Absteppen von Schlitzleisten. Das Nähstück
wird manuell in Postion gebracht, auf der Arbeitsplatte
durch Vakuum und Haltestempel fixiert und dann vom
Transportsystem automatisch zum Nähkopf transportiert,
genäht und ausgeworfen
.
B.2.2 Anlegen und Ausrichten
Bündelklammer
Die zu bearbeitenden Nähstücke werden bündelweise
in der Bündelklammer eingeklemmt und zum Vernä-
hen bereitgehalten. Die Bündelklammer wird mit
Druckluft betrieben und durch den Fußschalter gesteu-
ert (siehe Abb. 1).
Anschlag, Abb. 2:
An der Anschlagleiste 2 wird der Parallelverlauf der
Naht 6 ausgerichtet.
Richt-Laser 1
Mit Hilfe des Richt-Laser wird das Nähstück für den
korrekten Endpunkt der Naht ausgerichtet. Der Richt-
Laser erzeugt eine rote Markierungslinie 5, an der
das Nähstück 4 an der Anschlagleiste 2 angelegt
wird. Die Stoffklemme 3 hält den Bund nieder.
Stellrad Absteppbreite, Abb. 3:
Mit dem Stellrad 1 wird die erforderliche Abstepp-
breite relativ zur Anschlagsleiste des Arbeitstisches
festgelegt. Diese Einstellung legt fest, wie weit die
Hauptklammer 2 über die Anschlagleiste hinausfährt,
um das Nahstück aufzunehmen und zum Nähkopf zu
transportieren. Das Stellrad läßt vier Einstellungen zu,
die auf die vier werkseitig vorprogrammierten Naht-
programme abgestimmt sind:
Absteppbreite 30 mm
Absteppbreite 32 mm
Absteppbreite 35 mm
Absteppbreite 37 mm
