Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
- B 16 -
Beisler Nähautomation
B.2
Funktion der Maschine

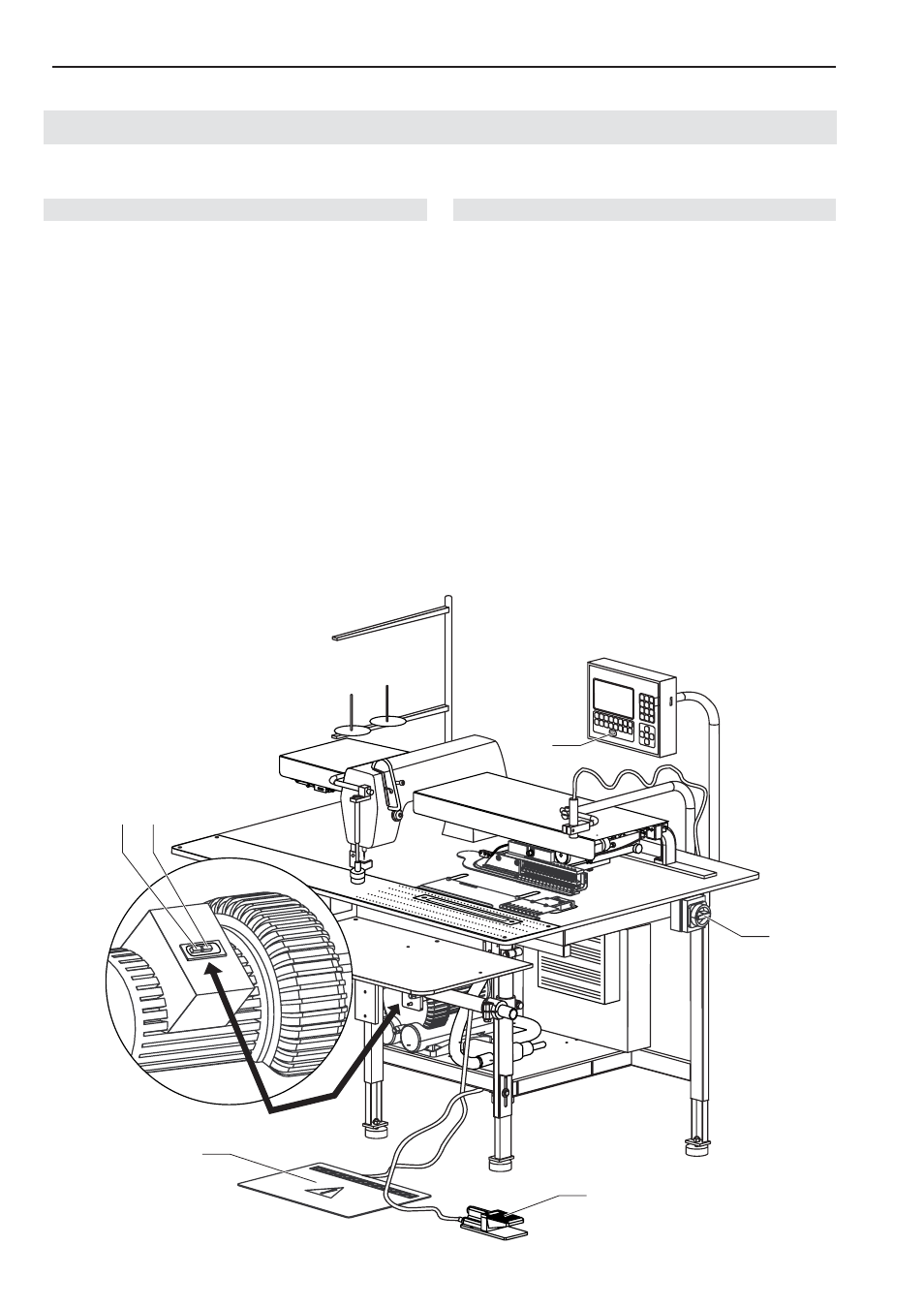

Abb. 5
Notschalter
Taste Programm-Stop
Durch Drücken der Taste Programm-Stop 1 werden
alle Fahrbewegungen und der Nähvorgang sofort
gestoppt.
Das Steuerungsprogramm führt ein Reset durch.
Durch Drücken des Fußschalters 4 fährt die Maschi-
ne in Nullstellung und ist danach wieder betriebsbe-
reit.
Steuerungsschalter
Fußschalter Bündelklammer
Durch Niederdrücken des Fußschalters 3 wird die
Bündelklammer geöffnet. Wird der Fuß vom Schalter
genommen, schließt die Bündelklammer.
Fußschalter Maschinenablauf
Mit dem Fußschalter Maschinenablauf 4 werden die
Arbeitsschritte am KURZNAHT-AUTOMATEN gesteu-
ert bzw. der vollautomatische Maschinenablauf gestar-
tet.
B.2.4 Schalter
Der Kurznaht-Automat ist mit drei Schaltertypen ausge-
rüstet:
•
Notschalter für den Abbruch eines Nähprogrammes,
•
Netzschalter für Stromversorgung,
•
Steuerungsschalter zur Steuerung des Maschinenab-
laufs.
Netzschalter
Hauptschalter
Mit dem Hauptschalter 2 wird die Stromversorgung
der Maschine ein- und ausgeschaltet. Bei längeren
Auszeiten muss zur Sicherheit die Maschine mit dem
Hauptschalter ausgeschaltet und damit alle Funktions-
einheiten stillgelegt werden. Der Hauptschalter dient
zusätzlich als Not-Aus-Schalter.
Schalter Vakuumpumpe
Mit den Schaltern 5 und 6 wird die Vakuumversor-
gung des Ansaugsystems ein- und ausgeschaltet.
• 5 Vakuumpumpe EIN
• 6 Vakuumpumpe AUS
Abb. 5
2
1
4
3
5 6
