- C 33 -
Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5 Beisler Nähautomation
C.3
Inbetriebnahme
C.3.2 Druckluft
Der Druckluftanschluss der Maschine ist vorinstalliert. Er
setzt sich aus folgenden Komponenten zusammen:
•
Druckminderer 6 mit Manometer 7 und Wasserab-
scheider 5,
• Druckschlauch mit Stecktülle 4.
Der Druckminderer ist an der seitlichen Montagewand des
Arbeitstisches montiert.
Maschine an Druckluft anschließen:
1. Stecker des Druckluftschlauches in die bauseitige Ent-
nahmestelle stecken.
2. Bauseitige Druckluftquelle öffnen.
3. Den Druckminderer auf einen Maschinen-Betriebs-
druck von 6 bar einstellen. Dazu den Druckregler 8
drehen und Wert am Manometer 7 ablesen:
• Druck erhöhen, im Uhrzeigersinn drehen,
• Druck mindern, gegen den Uhrzeigersinn drehen.

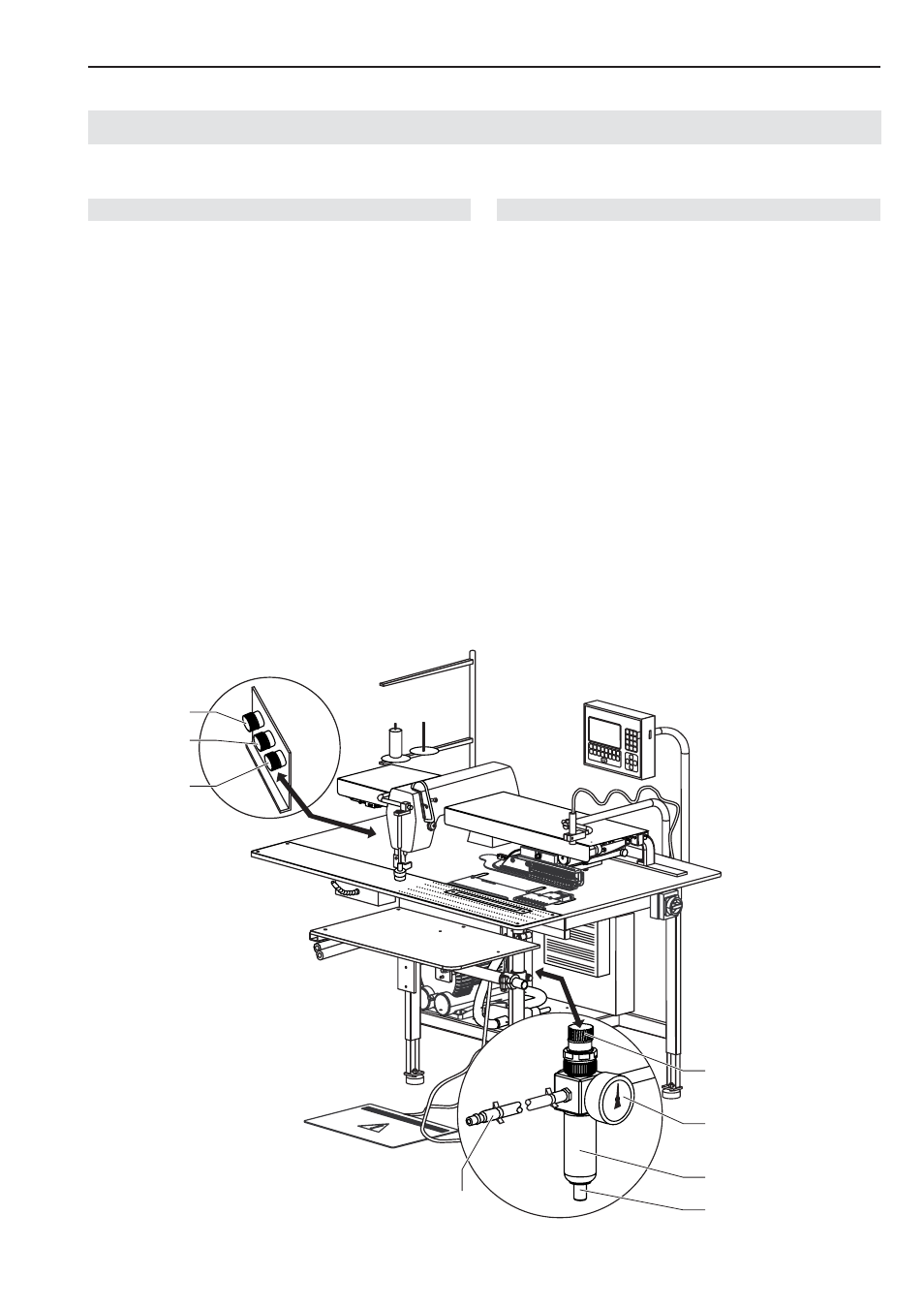

Abb. 3
Abb. 3
Drücke einstellen:
Die Betriebsdrücke werden an den 3 Druckreglern einge-
stellt:
•
um den Druck zu erhöhen, den Drehschalter im Uhr-
zeigersinn verstellen,
• um den Druck zu verringern, den Drehschalter gegen
den Uhrzeigersinn verstellen.
Funktionen der Druckregler:
•
Luftfeder 1: ca. 0,4 bar, steuert die Fahrgeschwindig-
keit der Klammer zum Anschlag.
• Niederhalter 2: ca. 0,4 bar, steuert den Anpressdruck
des Druckstückes auf die Klammer.
• Klammerdruck 3: 0,4 - 0,5 bar, steuert den Anpress-
druck der Klammer auf das Nähmaterial.
7
8
6
5
4
1
2
3
