Seite 61
- D 61 -
Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
Beisler Nähautomation

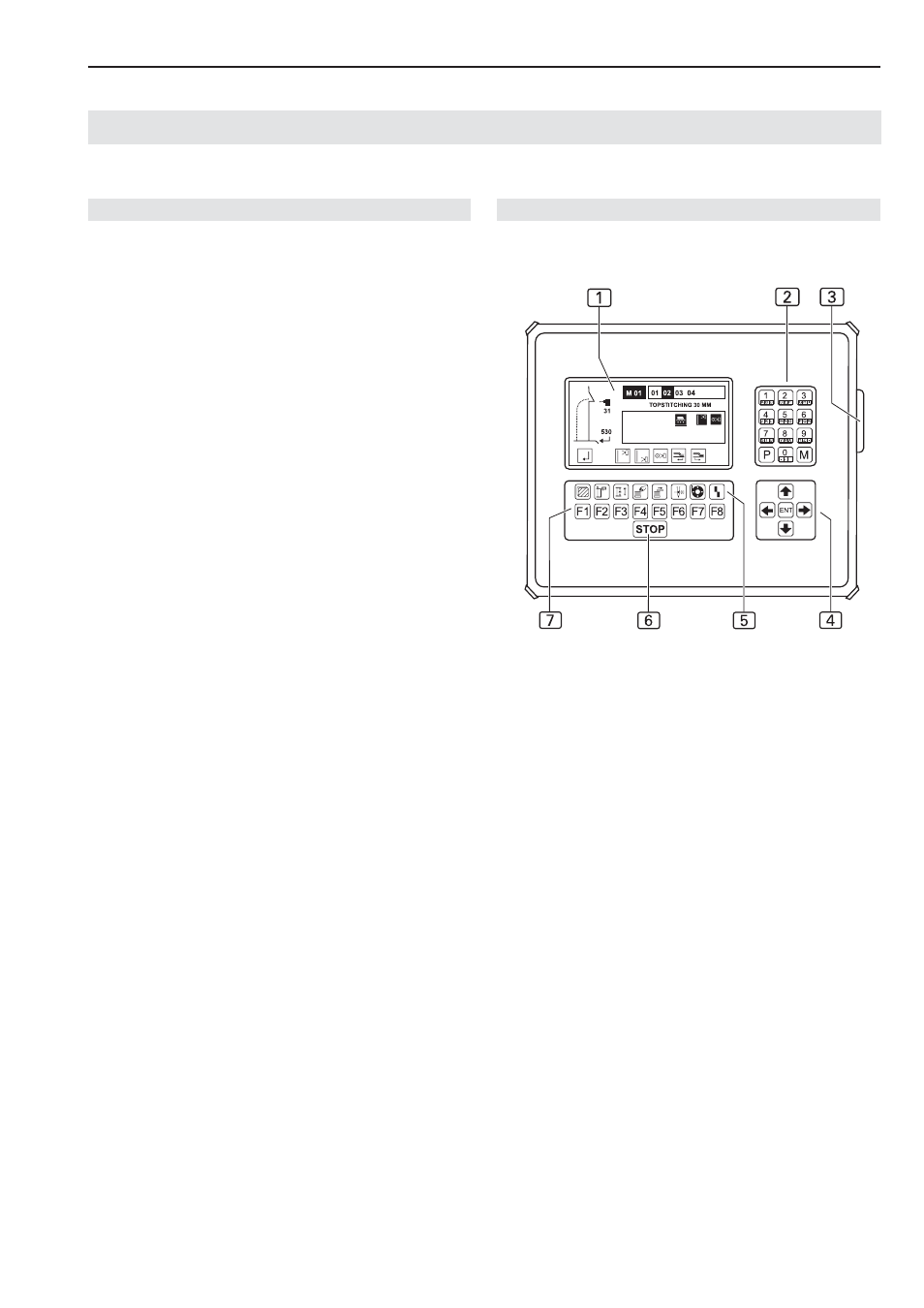

Abb. 1
D.1
Bedienteil
D.1.1 Anzeige- und Tastenfunktionen
1 Display
Am Display werden während des Betriebes der
Maschine die Werte des ausgewählten Nahtpro-
grammes angezeigt. Sind Menüs aufgerufen, wer-
den das Bildzeichen zum Menü oder die entspre-
chenden Parameter der Funktion angezeigt.
2 Nummernblock
Am Nummernblock werden sämtliche veränder-
baren Zahlenwerte eingegeben.
Mit der Taste M werden die gewünschten Naht-
programme aufgerufen. Mit der Taste P werden
Untermenüs aufgerufen, Eingaben bestätigt und
der Programmiermodus verlassen.
3 Steckplatz für Memory-Stick
Der Memory-Stick ist das Speichermedium für die
Sicherheitskopien aller Daten der Programmsteue-
rung. Programme können auf den Memory-Stick
kopiert und gesichert werden und bei Bedarf wie-
der in die Maschinensteuerung geladen werden.
4 Alle Pfeiltasten
Mit den Pfeiltasten "Hoch" und "Tief" wird der Cur-
sor (Blinkzeichen) im angewählten Menü zeilen-
weise nach oben bzw. nach unten bewegt.
Mit der Pfeiltaste "Rechts" bzw. "Links" wird im
angewählten Menü mit dem Cursor entweder der
gewünschte Parameter markiert oder falls die Pa-
rameterliste aus mehreren Seiten besteht, vor-
oder zurückgeblättert.
5 Symbolleiste
Die Symbolleiste weist auf die Menüs hin, die über
die Funktionstasten 7 direkt aus der Start-Ebe-
ne aufgerufen werden können.
Bei allen weiteren Menüs werden die jeweils da-
zugehörigen Symbole im Display des Bedienteils
angezeigt.
6 Taste Programm-Stop
Wird die Taste während des Maschinenablaufs
gedrückt, werden alle Fahrbewegungen und der
Nähvorgang gestoppt.
Abb. 1
7 Funktionstasten
Mit den Funktionstasten werden in der angewähl-
ten Ebene die Menüs zum Einstellen oder Ändern
der Maschinenfunktionen aufgerufen.
Zwei Funktionstasten haben in allen anwählbaren
Menüs die gleiche Bedeutung.
Zur vorhergehenden oder Start-Ebene wechseln
und zur nächsten Ebene wechseln:
&
,
Taste
oder drücken
