Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
- C 32 -
Beisler Nähautomation
C.3
Inbetriebnahme
C.3.1 Maschinentisch ausrichten
Nach der Aufstellung am vorgesehenen Betriebsort muss
der Maschinentisch ausgerichtet werden:
•
Maschinentisch auf die erforderliche Höhe einstellen.
• Maschinentisch nach alle Seiten waagrecht justieren.
Tischhöhe einstellen:

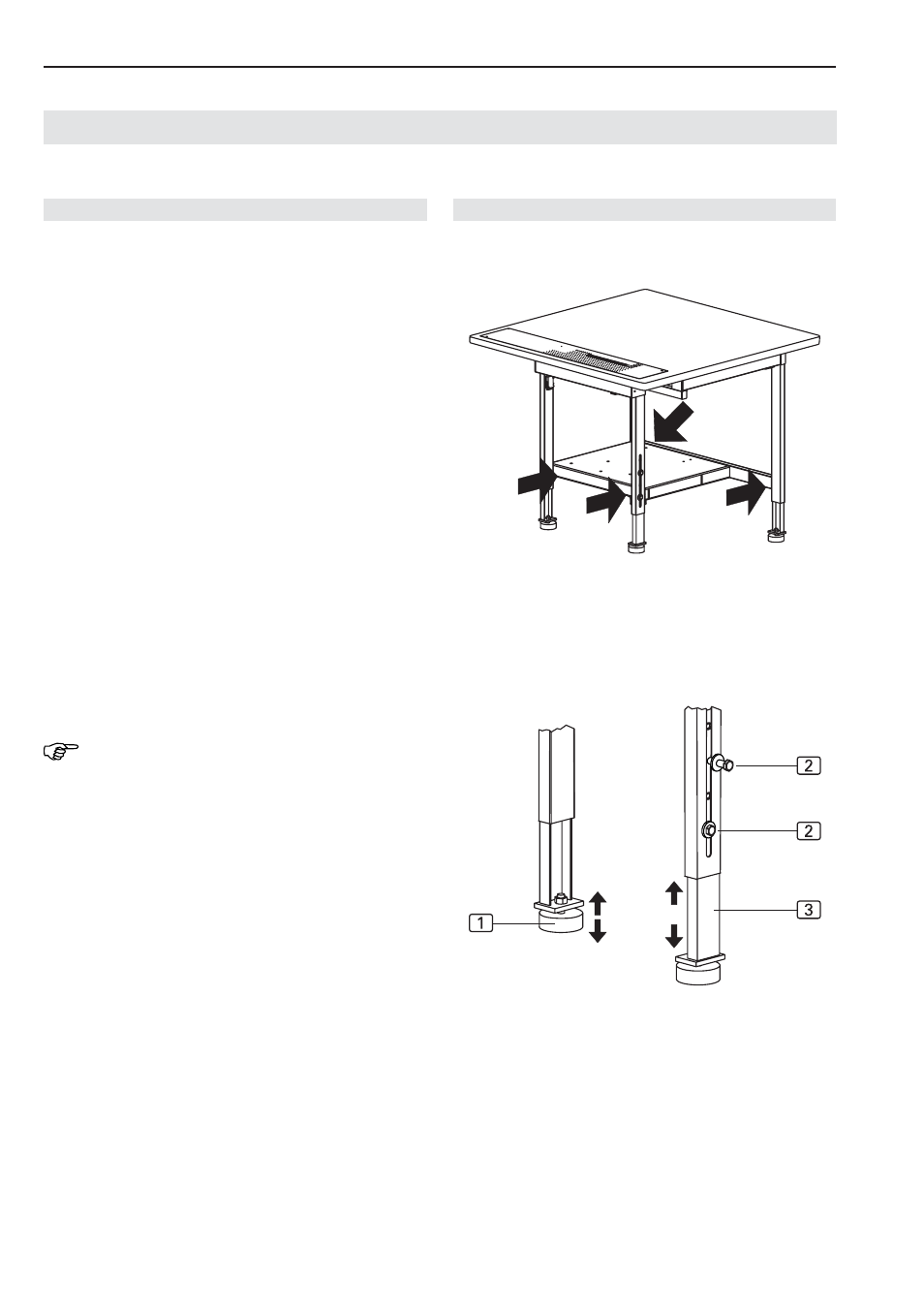

1. Abb. 1: Maschine mit Hubvorrichtung anheben, die
Hubvorrichtung dazu an den Hebepunkten (Pfeilmar-
kierungen) unterhalb der Querträger ansetzen. Sind die
optionalen Transportrollen montiert, vor dem Anheben
die Bremsen öffnen.
2. Abb. 2: An allen Führungsschienen jeweils die Fixier-
schrauben 2 lösen.
3. Tischbeine 3 auf das erforderliche Maß herauszie-
hen und die Fixierschrauben 2 der Höhenverstellung
wieder festschrauben.
4. Maschine wieder auf den Boden aufsetzen.
Maschinentisch waagrecht justieren:
1. Wasserwaage auf die Arbeitsplatte legen.
2. Abb. 2: Kontermuttern der Tischfüße 1 lösen.
3. Maschinentisch nach allen Seiten waagrecht justieren.
Dazu die Tischfüße entsprechend höher oder tiefer
drehen.
4. Kontermuttern der Tischfüße wieder zuschrauben.
HINWEIS - Transportsicherung!
Bevor die Maschine an die Energieversorgungsquellen
angeschlossen wird, müssen sämtliche Transportsiche-
rungen entfernt werden.
•
Kunststoffbinder durchtrennen.
• Aufkleber entfernen.
Abb. 1/2
Abb. 1
Abb. 2
