- B 15 -
Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5 Beisler Nähautomation
B.2
Funktion der Maschine

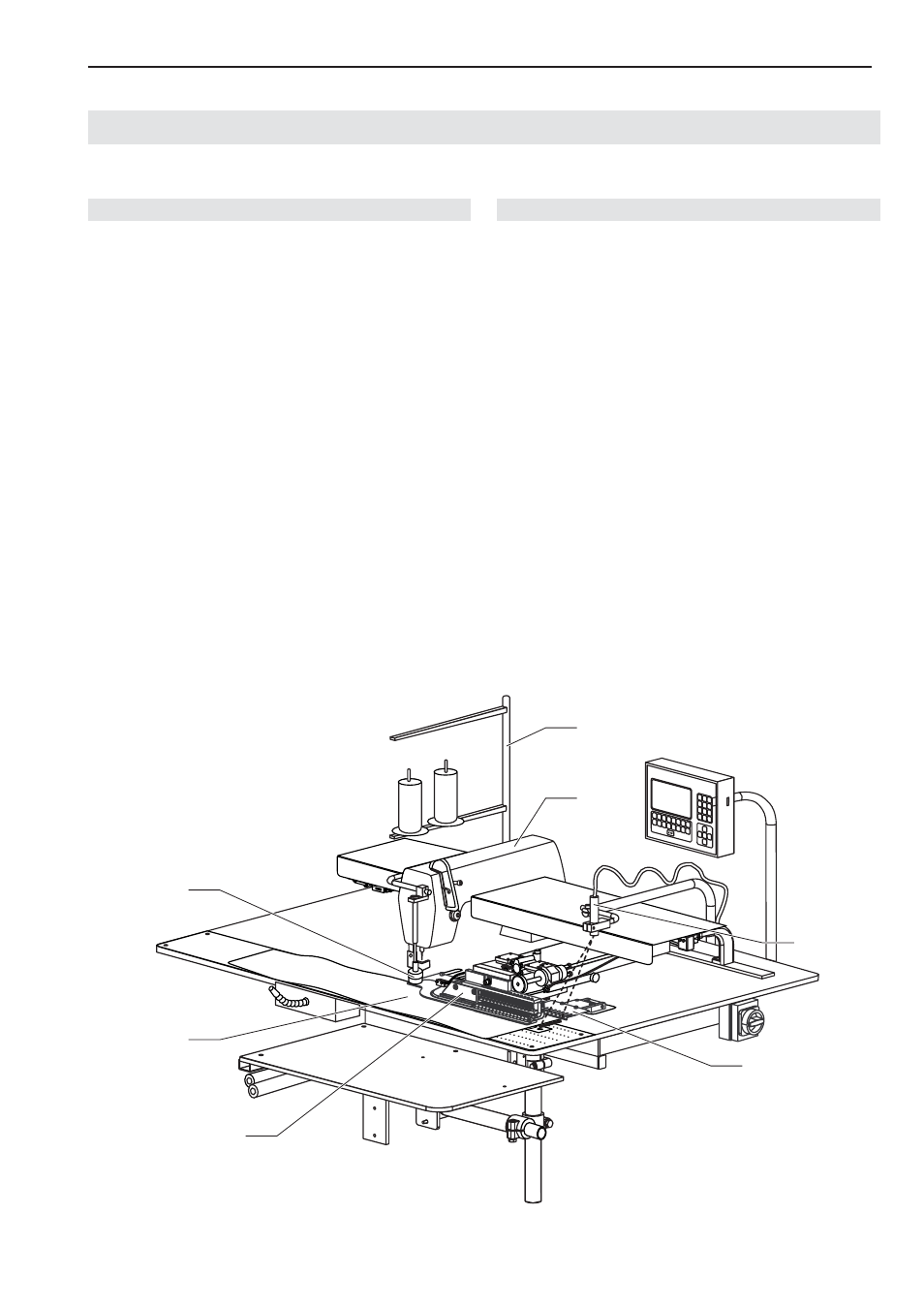

Abb. 4
Ist die Hauptklammer in Position, wird sie auf das Näh-
stück abgesenkt. Die Fixiereinrichtungen Vakuum und
Haltestempel werden außer Funktion gesetzt:
Der Haltestempel wird angehoben, das Vakuum abge-
schaltet.
Die Hauptklammer schiebt das Nähstück von der
Anschlagsleiste auf dem Gleitblech zum Nähkopf.
Die Hauptklammer ist eine Kompensationsklammer,
die unterschiedliche Stoffstärken am Bund ausgleicht.
Nähkopf
Der Nähkopf 7führt lediglich die Funktion Nähstich
und Fadenschneiden aus. Alle weiteren Funktionen,
wie Kurvenverlauf der Naht, Bestimmung des Nahtan-
fang- und des Nahtendpunktes werden vom Sensor-
system der Maschine erfasst und von der Programm-
steuerung entsprechend den eingestellten Werten
gesteuert.
Der Garnvorrat und die Garnzufuhr des Nähkopfes wird
von Sensoren (Oberfadenwächter und Spulenrestfa-
denwächter) überwacht. Der Garnständer 1 kann
zwei Garnrollen aufnehmen.
B.2.3 Transportieren und Nähen
Vakuum
Ist das Nähstück 3 an der Anschlagsleiste und der
roten Markierungslinie des Richt-Lasers 6 ausge-
richtet, wird es breitflächig durch das Vakuum an die
Arbeitsplatte gesaugt.
Haltestempel
Gleichzeitig mit dem Vakuum wird das Nähstück mit
Hilfe des Haltestempels 2 an einem zweiten Punkt
auf der Arbeitsplatte fixiert. Der Haltestempel wird dazu
abgesenkt und drückt das Nähstück gegen die Arbeits-
platte.
Stoffklemme
Die Stoffklemme 5 hält bis zur Übernahme des Näh-
stückes durch die Hauptklammer den Bund nieder.
Hauptklammer
Die Hauptklammer 4 übernimmt das Nähstück 3
für den Transport zum Nähkopf. Sie fährt dazu nach
vorne zur Anschlagsleiste und wird in Position ge-
bracht. Die genaue Position der Hauptklammer über
dem Nähstück wird von den Fotozellen am Reflexions-
treifen auf der Anschlagleiste gemessen.
Abb. 4
1
7
5
6
3
2
4
