Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
Beisler Nähautomation
C.5
Instandhaltung

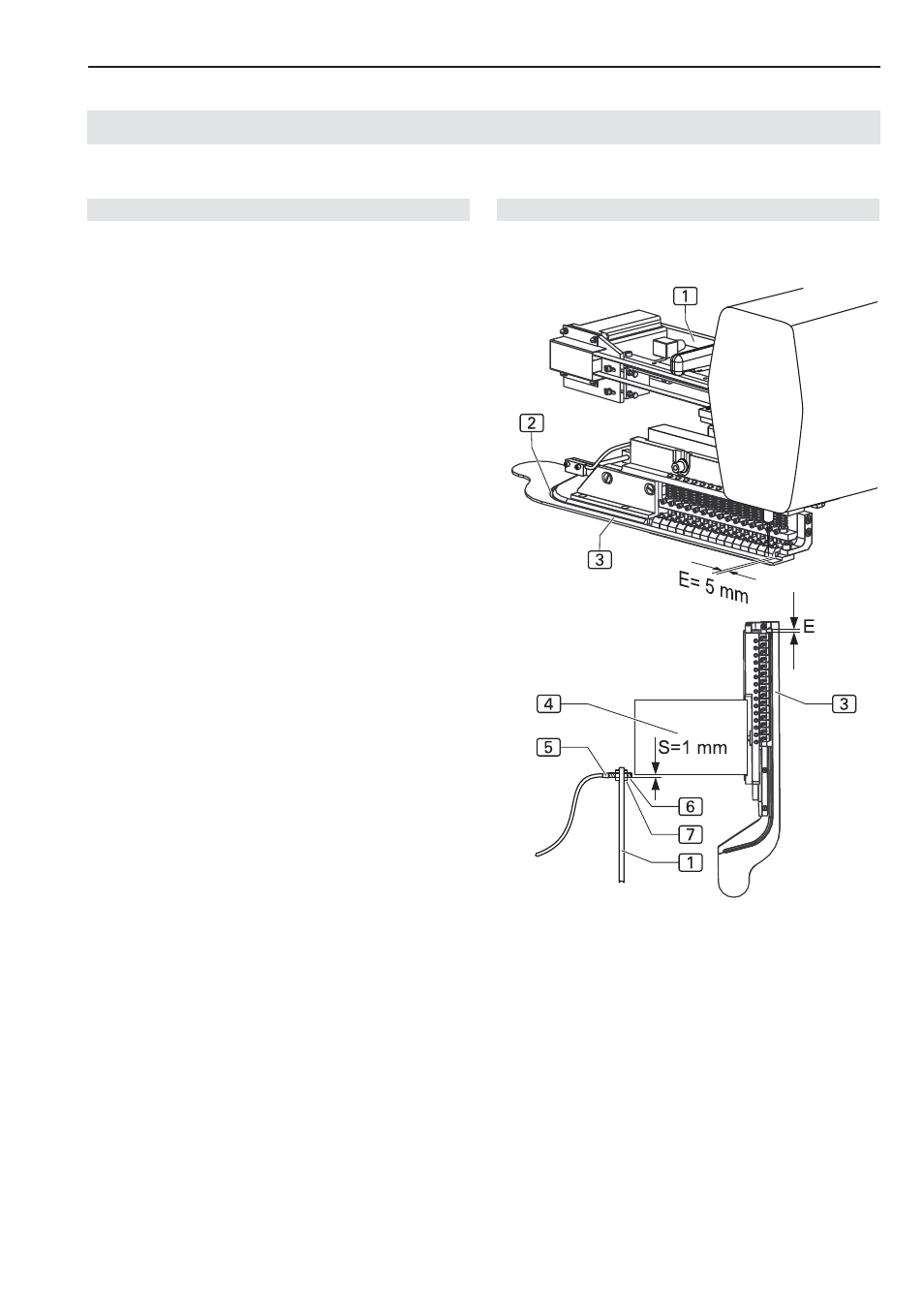

Abb. 18
Abb. 18
C.5.5 Maschine einrichten
Sicherheitsinitiator justieren
Der Sicherheitsinitiator 6 verhindert, dass der Nähkopf
über die Nut 2 der Klammerschiene 3 hinausnäht
und so die Nadel beschädigt.
1. Die Hauptklammer absenken.
2. Druck aus dem Druckluftsystem der Maschine nehmen.
Druckluftschlauch der Maschine von der bauseitigen
Druckluftversorgung abkuppeln.
3. Die Hauptklammer mit der Hand unter den Nähkopf
schieben.
4. Nadel mit Handrad absenken.
5. Hauptklammer so positionieren, dass der Abstand E
von der Nadel zum Ende der Nut der Klammerschie-
ne 5 mm beträgt.
6. Den Sicherheitsinitiator (S20) 6 im Langloch der
Halteschiene 1 auf die korrekte Position einstellen.
7. Kontermutter lösen und den Sicherheitsinitiator so
verschieben, dass die LED 5 des Sicherheitsinitia-
tors aufleuchtet, sobald er von der Halterung 4 der
Hauptklammer abgedunkelt wird.
Der Schaltabstand S muss dabei 1 mm betragen.
8. Position fixieren, Kontermutter wieder festziehen.
