Instandhaltung – Beisler 1911-5 Benutzerhandbuch
Seite 46
Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
- C 46 -
Beisler Nähautomation

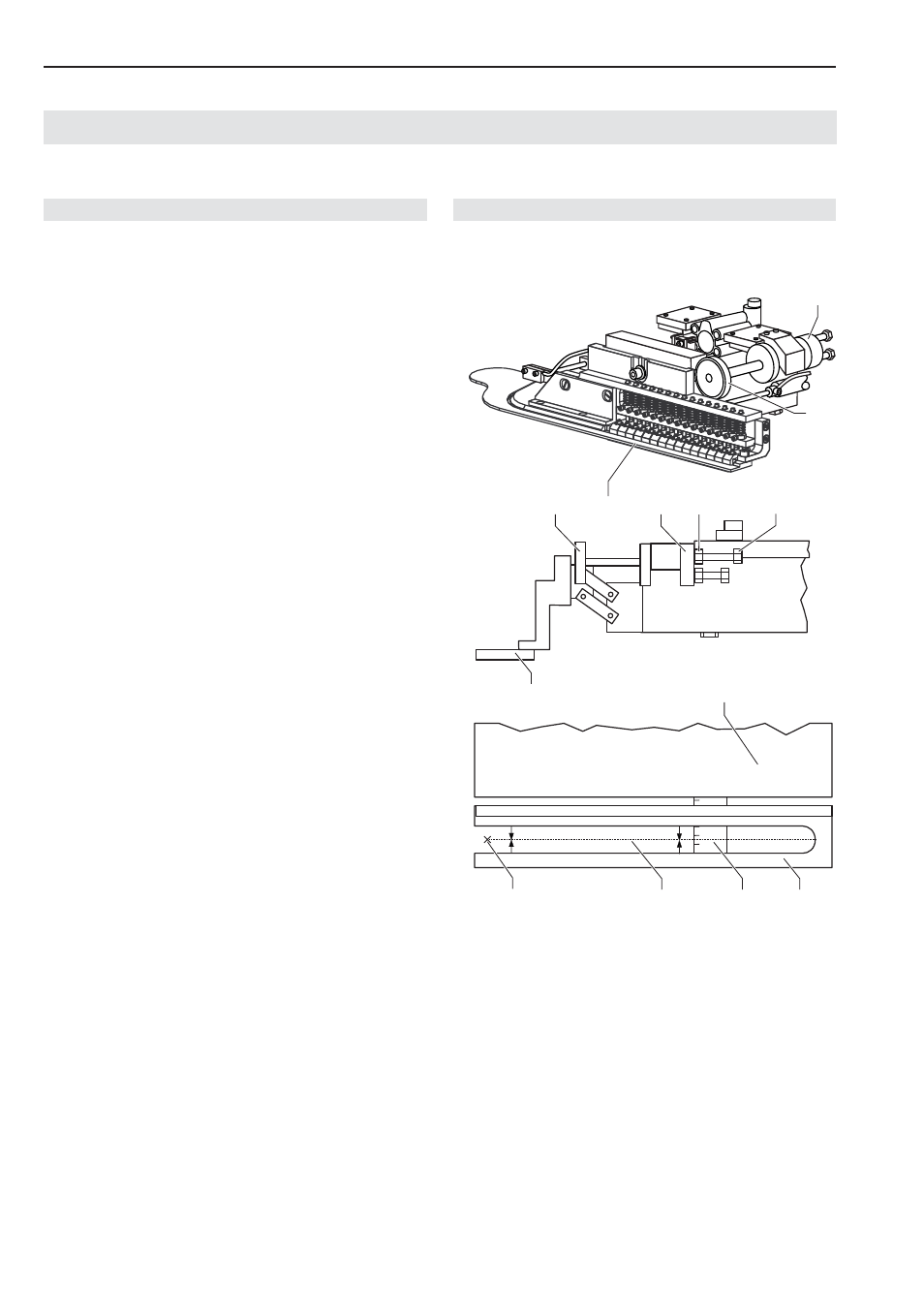

C.5.5 Maschine einrichten
Absteppbreite ändern:
Die Absteppbreite wird experimentell eingestellt und kann
im Bereich von 29 - 40 mm auf jeden gewünschten Wert
verändert werden. Dazu wird der Anschlag 1 an der rech-
ten Seite der Hauptklammer verändert.
1. Maschine vom Stromnetz nehmen.
2. Am Stellrad 2 die Nummer der Naht, deren Breite ein-
gestellt wird, auswählen.
4. Ein Lineal 9 oder Maßband an den Anschlag 6
anlegen. Die Hauptklammer absenken.
3. Anschlagschraube 3 der ausgewählten Naht auf die
Absteppbreite einstellen. Dazu die Kontermutter 4 lö-
sen, die Anschlagschraube auf die gewünschte Län-
ge verstellen.
Die Absteppbreite so einstellen, dass der Abstand
Anschlag 6 zur Nadel 7 von der Mitte der Ausfrä-
sung 8 der Klammerschiene 5 gemessen wird.
4. Die Kontermutter 4 wieder festziehen und anschlie-
ßend die Absteppbreite am Nähstück überprüfen.
Abb. 15
Abb. 15
C.5
Instandhaltung
5
1
2
1 4
3
5
6
5
7
8
9
5
2
