Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
- C 48 -
Beisler Nähautomation
C.5
Instandhaltung

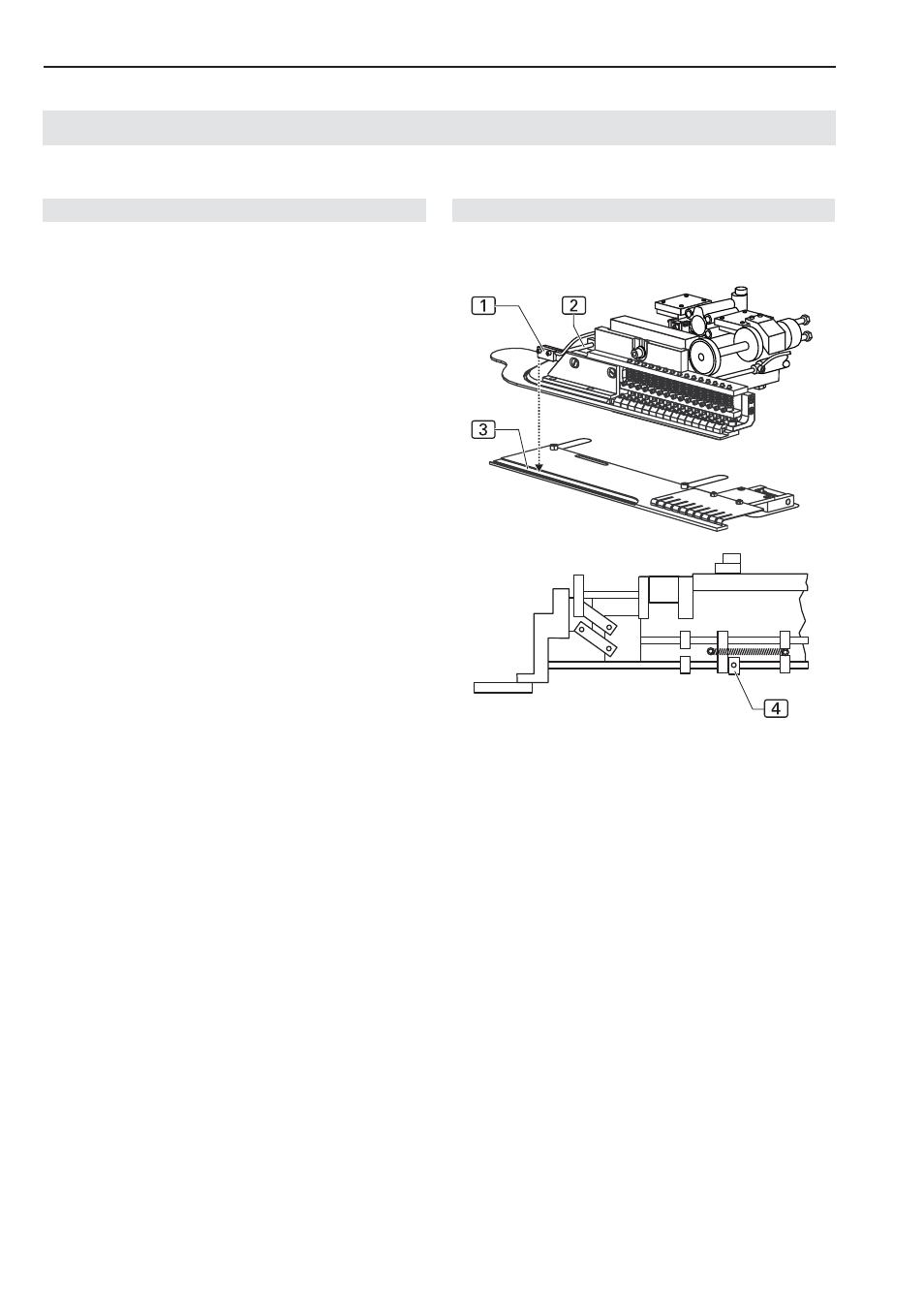

Abb. 17
Abb. 17
C.5.5 Maschine einrichten
Fotozelle der Hauptklammer für Nahtanfang am
Kurznaht-Automaten der Klasse 1911-5 justieren
Die Bewegung seitlich nach vorne der Hauptklammer
wird durch die Position der Fotozelle 1 über dem Refle-
xionsstreifen 3 der Anschlagleiste gesteuert.
Der rote Lichtpunkt der Fotozelle muss mittig auf den
Reflexionsstreifen gerichtet sein. Diese Position wird durch
einen Anschlag 4 an der linken Seite der Hauptklammer
eingestellt.
1. Die Hauptklammer nach seitlich vorne fahren und die
Position des Lichtpunktes kontrollieren.
2. Um den Anschlag zu verändern, die Madenschraube
des Anschlages 4 lösen.
3. Stellring auf der Führungsstange 2 verschieben und
die Madenschraube wieder festziehen.
4. Die Bewegung der Hauptklammer nachprüfen.
