Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
- C 42 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.4 Instandsetzung

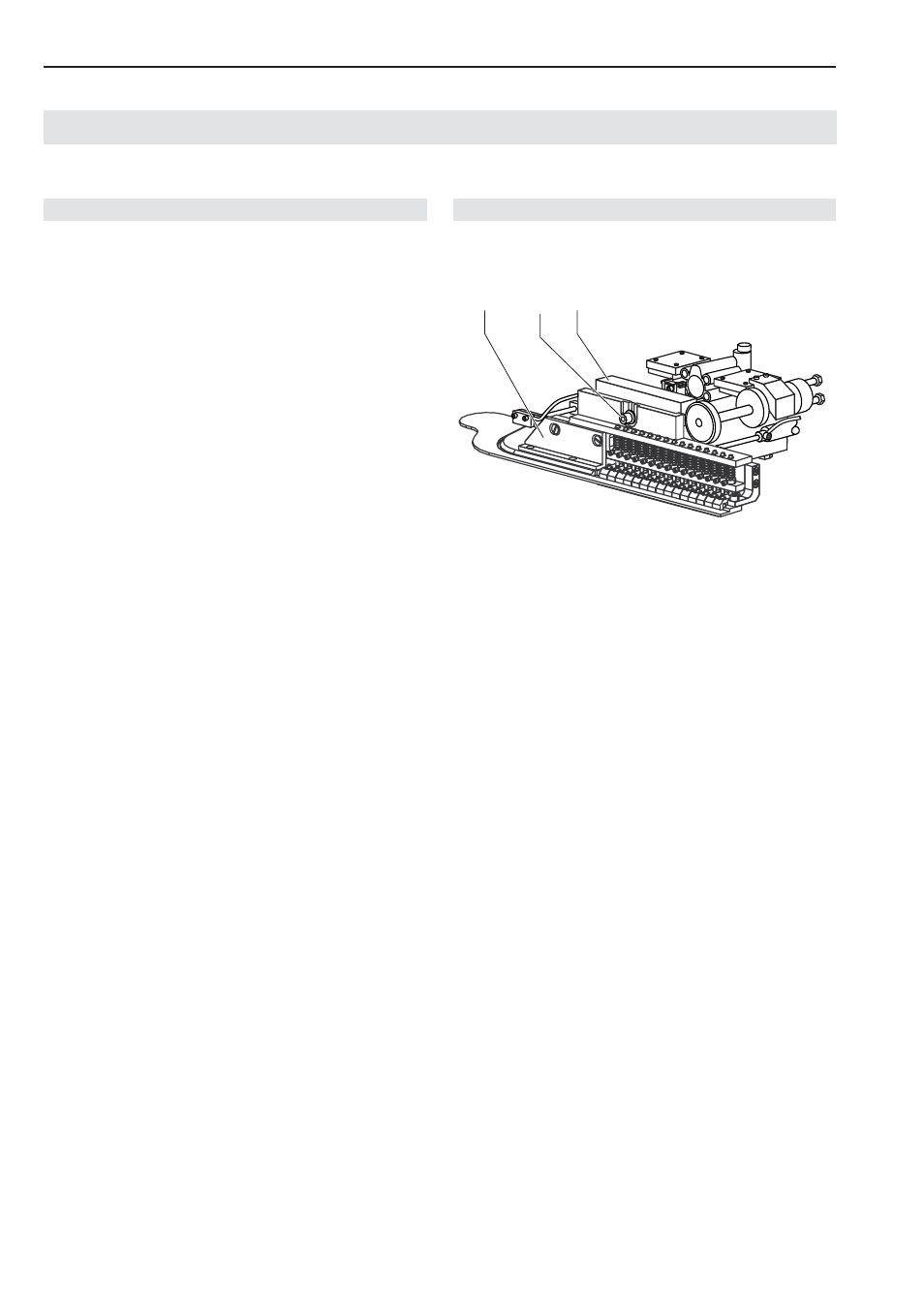

Klammerschiene ein-/ausbauen:
Die Klammerschiene ist zu ersetzen, wenn der Schutz-
belag an der Unterseite der Klammerschiene abgenutzt
ist.
Klammerschiene ausbauen:
1. Hauptklammer anheben.
2. Befestigungsschraube 2 lösen und etwas herausdre-
hen.
3. Klammerschiene 1 nach unten abnehmen.
Klammerschiene einbauen:
1. Klammerschiene 1 in die Aufnahme 3 setzen und
bis zum Anschlag hochschieben. Darauf achten, dass
die Klammerschiene plan an der Aufnahme anliegt.
2. Befestigungsschraube 2 festziehen.
Abb. 10
Abb. 10
3
2
1
