3.3
A
NSCHLUSSKABEL

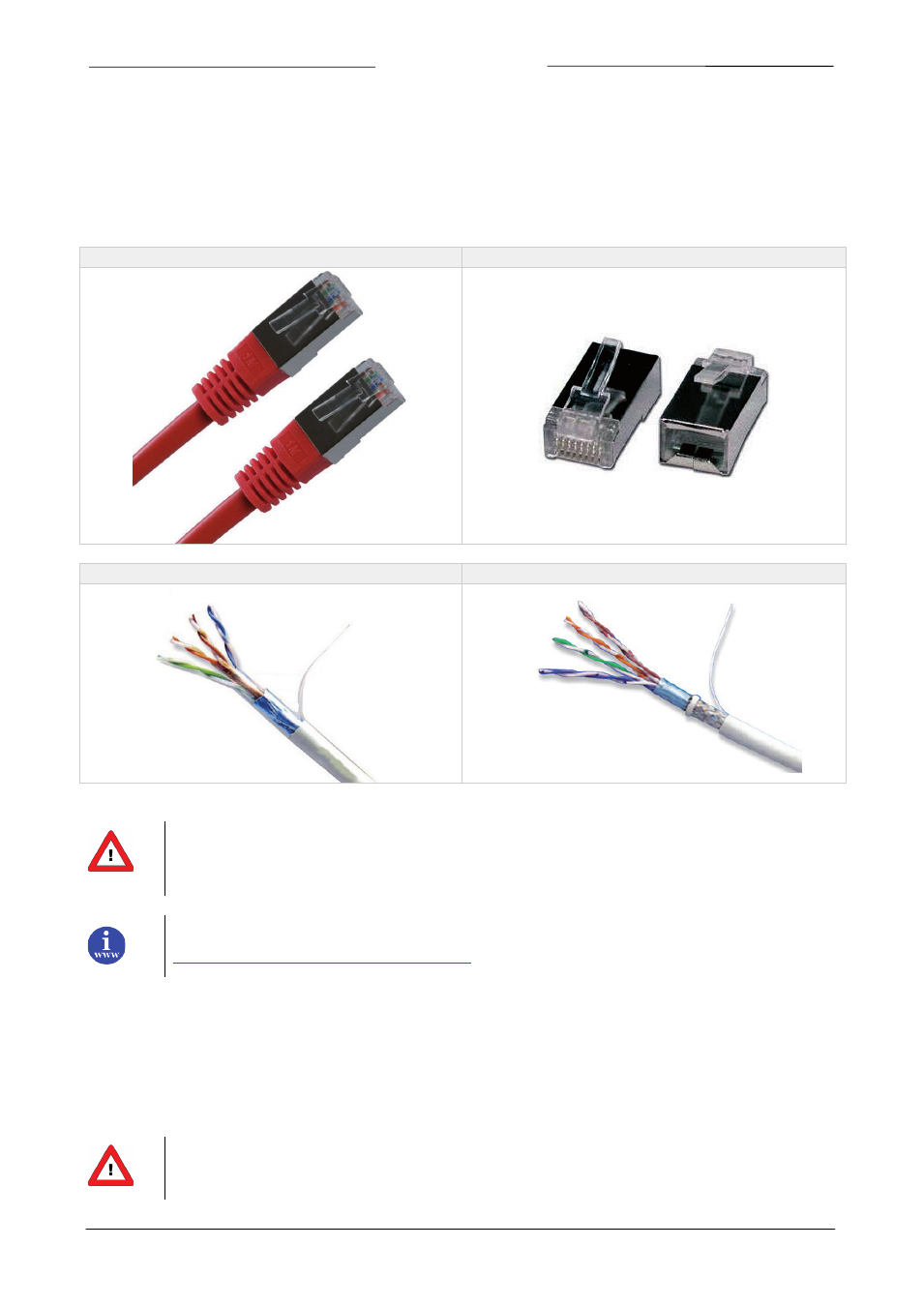

Als Anschlusskabel können Ethernet-Patch- oder Crossover-FTP- oder SFTP-Kabel in CAT5e-Qualität verwendet
werden. Für ein EtherCAT-Netzwerk sind Kabellängen von 0,15 bis 100 m zulässig.
Wenn Sie die Kabel selbst herstellen möchten, muss unbedingt eine geeignete Crimpzange verwendet werden.
Kontrollieren Sie anschließend die Qualität mit einem Kabeltester, um Übertragungsprobleme zu vermeiden.
RJ45-FTP-CAT.5e-Kabel
Geschirmte RJ45-Steckverbinder
FTP-Kabel
SFTP-Kabel
CAT.5e-Kabel sind mit folgendem Draht erhältlich:
26 AWG (Drahtdurchmesser 0,140 mm
2
mit einem Widerstand von 137 Ohm/km).
24 AWG (Drahtdurchmesser 0,205 mm
2
mit einem Widerstand von 86 Ohm/km).
Weitere Informationen über Cat.5e-Kabel finden Sie unter:
3.4
E
THER
CAT-A
NSCHLUSS
Die Instrumente von Bronkhorst sind mit einer linearen Busstruktur mit zwei RJ45-Steckverbindern ausgerüstet. Der
EtherCAT-Master wird (ggf. über EtherCAT-Slaves) mit einem geschirmten Twisted-Pair-Kabel an „EtherCAT EIN“
(RJ45) angeschlossen. Andere EtherCAT-Instrumente werden über „EtherCAT AUS“ (RJ45) angeschlossen.
Nach IEC 802.3 beträgt die maximale Kabellänge für 100-MBaud-Ethernet 100 m (100BaseT), z.B.
zwischen zwei Instrumenten.
