Zusammenbau und Einstellung

Seite 2-5

Cybex 750C/750R Bedienungsanleitung

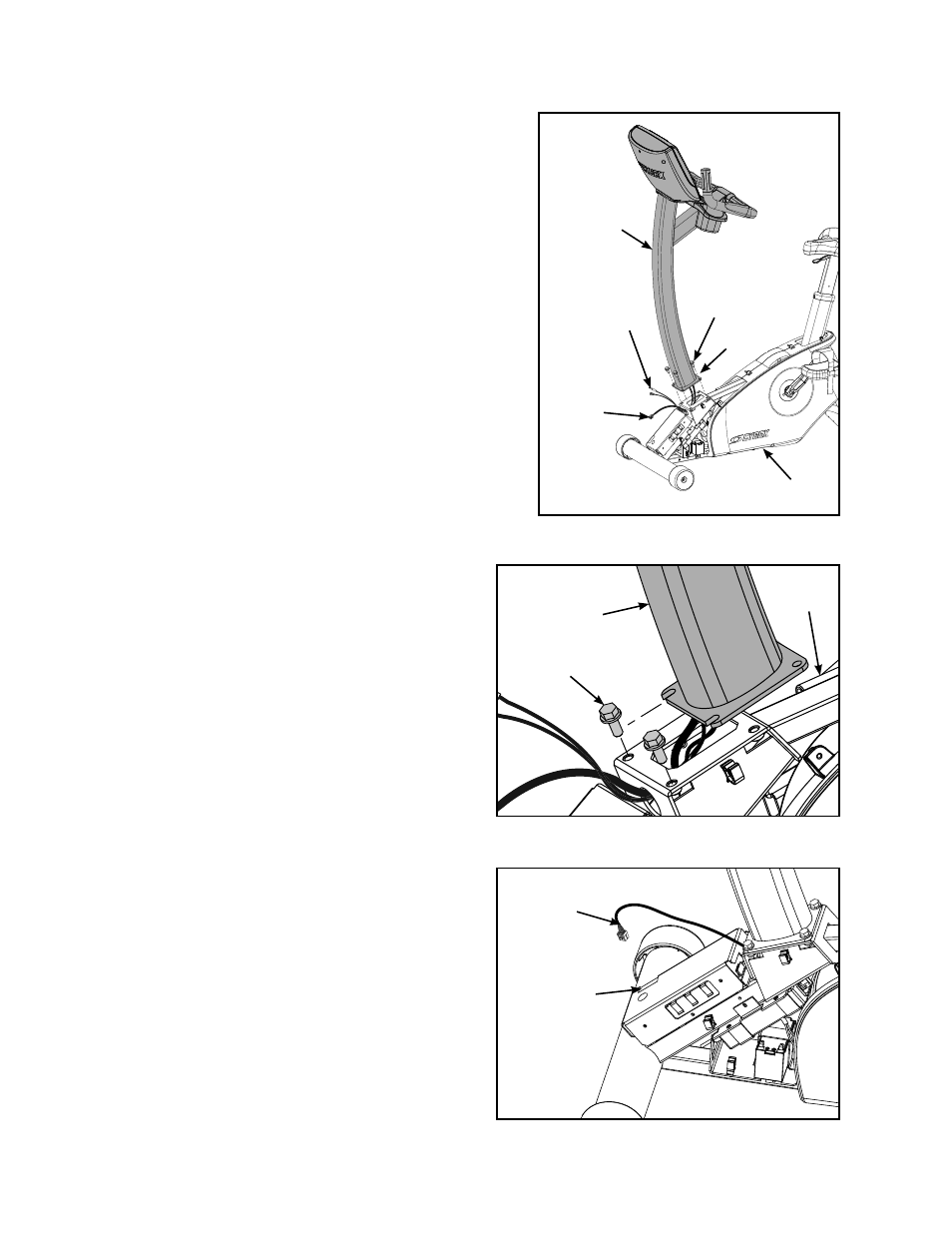

Den hinteren Fuß vorsichtig am Aufstellungsort

D.

absenken.

3. Konsole am Unterteil anbringen.

HINWEIS: Bei Installation der A/V-Option die 750C

A/V Montageanweisungen zu Rate ziehen (im
Lieferumfang der A/V-Halterung enthalten).

Die Konsole (2) und vier 5/16-18 x 0,75”

A.

Befestigungsschrauben (11) bereitlegen. Siehe
Abbildung 2.

Die beiden 5/16-18 x 0,75” Befestigungsschrauben (11)

B.

von Hand in das Unterteil schrauben. Siehe Abbildung 3.

HINWEIS: Die Konsole (2) muss während der Ausführung der

Schritte 3C bis 3F abgestützt werden.

Das Display-Kabel und das optionale A/V-Kabel wie in

C.

Abbildung 2 dargestellt durch den Rahmen führen.

HINWEIS: Vorsichtig vorgehen, damit die Kabel während der

Montage nicht eingeklemmt oder beschädigt werden.

Die Konsole (2) in der richtigen Position auf die zwei

D.

5/16-18 x 0,75” Befestigungsschrauben (11) am Unterteil
(1) schieben. Siehe Abbildung 3.

Die beiden anderen 5/16-18 x 0,75” Schrauben

E.

(11) von Hand einschrauben. Siehe Abbildung 2.

Die vier 5/16-18 x 0,75” (11) Schrauben mit einem

F.

1/2-Zoll-Steckschlüssel fest anziehen.

Das Display-Kabel an die Display-Kabel-Buchse

G.

der unteren Platine anschließen. Siehe
Abbildung 3.

HINWEIS: Sicherstellen, dass der Steckverbinder

fest angeschlossen ist.

#11

#1

Abbildung 2

#12

#2

Abbildung 4

Display-Kabel-

Steckverbinder

Display-Kabel

Display-

Kabel

Optionales

A/V-Kabel

#1

Figure 3

#11

#2
