Cybex 750C/750R Bedienungsanleitung
Zusammenbau und Einstellung
Seite 2-6
4. Vordere Abdeckungen installieren.
Die linke vordere Abdeckung (4) A.
bereitlegen und wie in Abbildung 5
dargestellt an der Vorderseite des
Geräts anbringen.
Die Abdeckung mit einer 8-16 x B.
0,50” Schraube (12) befestigen
und die Schraube mit einem
Kreuzschlitzschraubendreher
festziehen.
HINWEIS: Die vorderen Abdeckungen
werden neben den
Befestigungsschrauben auch
durch vier Kunststoffzungen
zusammengehalten.
Sicherstellen, dass alle
vier Kunststoffzungen
ordnungsgemäß in jeder
vorderen Abdeckung
eingerastet sind. Siehe
Abbildung 5.
Die rechte vordere Abdeckung (5) C.
bereitlegen und wie in Abbildung 5
dargestellt an der Vorderseite des
Geräts anbringen.
Die Abdeckung mit einer 8-16 x D.
0,50” Schraube (12) befestigen
und die Schraube mit einem
Kreuzschlitzschraubendreher
festziehen. Siehe Abbildung 5.
5. Obere Kappe installieren.
Die obere Kappe (6) bereitlegen und A.
wie in Abbildung 6 dargestellt oben auf
dem Gerät anbringen.
Das Vorderteil mit zwei 8-16 x B.
0,50 Schrauben (12) befestigen
und die Schrauben mit einem
Kreuzschlitzschraubendreher
festziehen. Siehe Abbildung 6.

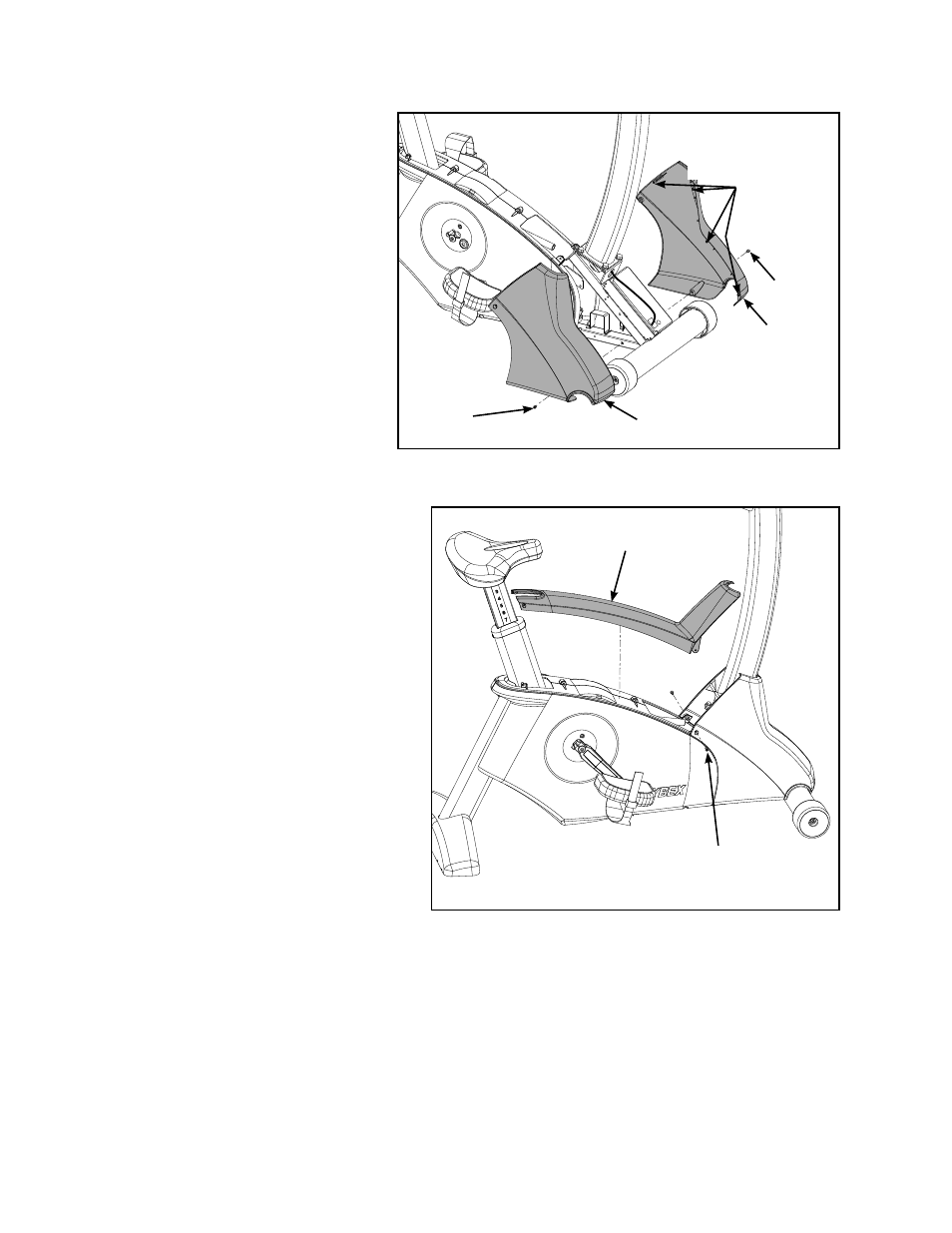

Abbildung 5
#12
#5
Abbildung 6
#4
#6
#12
#12
Kunststoffzungen
