Cybex 750C/750R Bedienungsanleitung
Zusammenbau und Einstellung
Seite 2-12

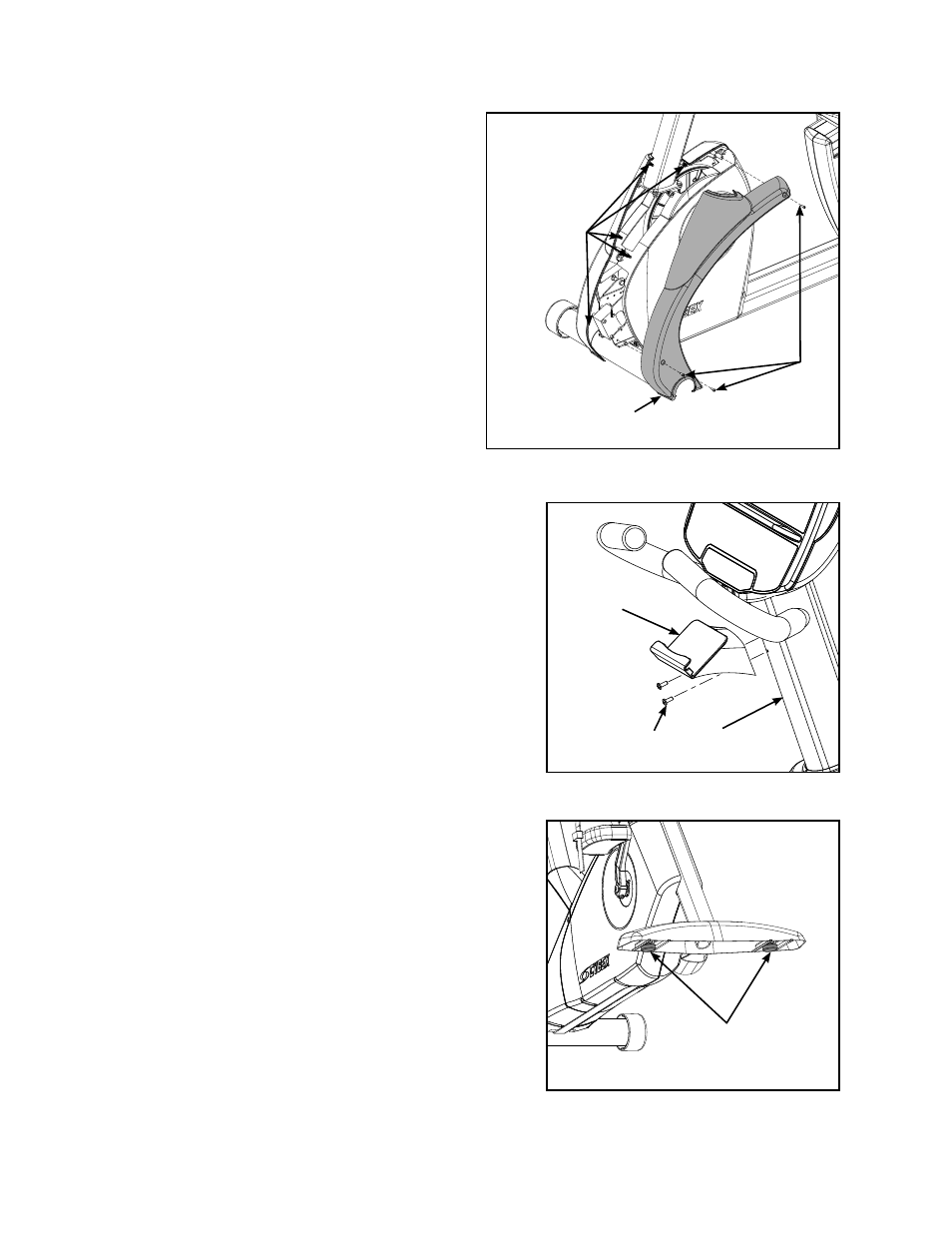

Die linke vordere Abdeckung (3) bereitlegen und
C.
wie in Abbildung 7 dargestellt an der Vorderseite
des Geräts anbringen.
Die drei Schrauben 8-16 x 0,50” (13) anbringen
D.
und mit einem Kreuzschlitzschraubendreher
festziehen. Siehe Abbildung 7.
6. Zubehörablage
installieren.
Die Zubehörablage (6) bereitlegen. Siehe
A.
Abbildung 8.
Die beiden Schrauben in der Konsole (2) mit
B.
einem Kreuzschlitzschraubendreher entfernen.
Die Zubehörablage (6) mit den in Schritt 6B
C.
entfernten zwei Schrauben an der Konsole (2)
befestigen und die Schrauben mit einem
Kreuzschlitzschraubendreher festziehen.
7. Gerät waagerecht ausrichten.
Sicherstellen, dass das Gerät auf einer ebenen
A.
Oberfl äche steht. Andernfalls die Justierfüße mit
einem 9/16-Zoll-Gabelschlüssel nach oben oder
unten drehen. Siehe Abbildung 9.
8. Gerät visuell prüfen.
Das Gerät sorgfältig untersuchen, um sich vom
A.
ordnungsgemäßen und vollständigen Zusammenbau
zu überzeugen.
Mit Abschnitt
B.
Funktionsprüfung fortfahren.
Abbildung 8
Abbildung 7
#13
#3
Kunststoff-
zungen
Schrauben (2)
Abbildung 9
Justierfüße
#6
#2
