Zusammenbau und Einstellung
Seite 2-7
Cybex 750C/750R Bedienungsanleitung
6. Hintere Kappe installieren.
Die hintere Kappe (3) bereitlegen und wie in Abbildung
A.
7 dargestellt in die obere Kappe einsetzen. HINWEIS:
Sicherstellen, dass die hintere Kappe vollständig in die
obere Kappe eingesetzt ist.
Die Kappen mit zwei 8-16 x 0,50 Schrauben (12)
B.
befestigen und die Schrauben mit einem Kreuz-
schlitzschraubendreher festziehen. Siehe
Abbildung 7.
7. Gerät waagerecht ausrichten.
Sicherstellen, dass das Gerät auf einer ebenen
A.
Oberfl äche steht. Andernfalls die Justierfüße mit einem
9/16-Zoll-Gabelschlüssel nach oben oder unten drehen.
Siehe Abbildung 8.
8. Gerät visuell prüfen.
Das Gerät sorgfältig untersuchen, um sich vom
A.
ordnungsgemäßen und vollständigen Zusammenbau
zu überzeugen.
Mit Abschnitt
B.
Funktionsprüfung fortfahren.

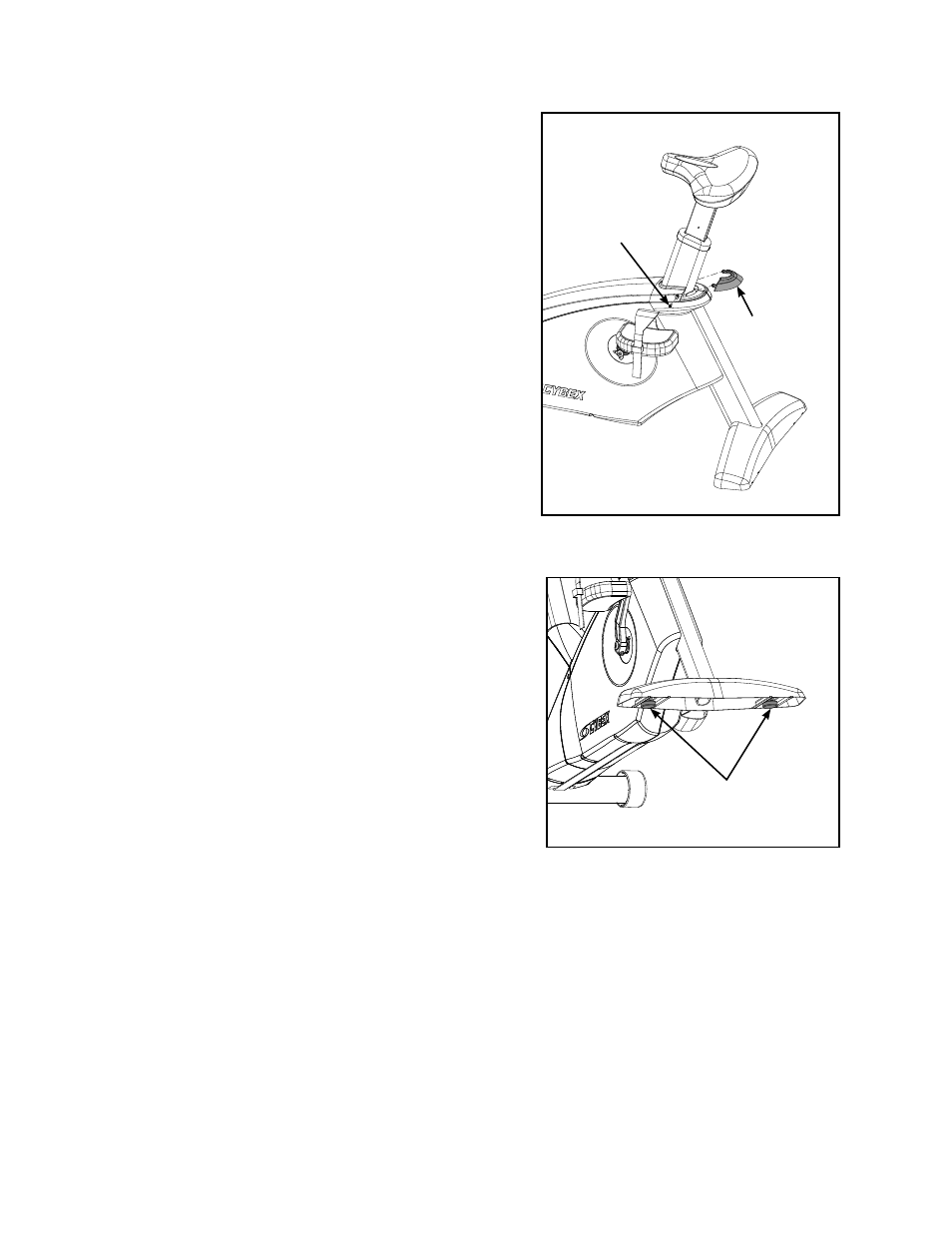

Abbildung 8
Justierfüße
Abbildung 7
#12
#3
