Zusammenbau und Einstellung

Seite 2-11

Cybex 750C/750R Bedienungsanleitung

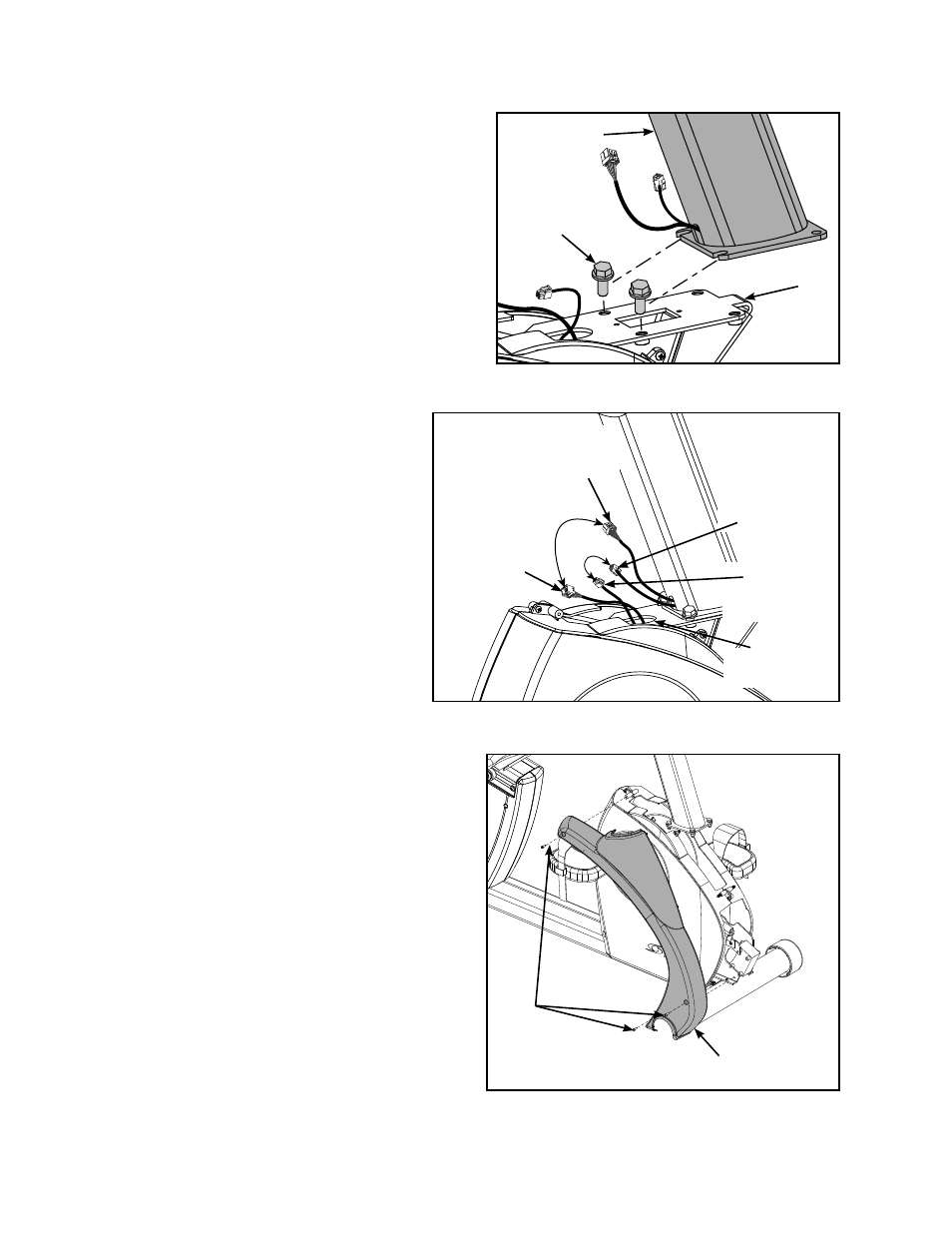

C. Die Konsole (2) in der richtigen Position auf die

zwei 5/16-18 x 0,75” Befestigungsschrauben (11)
am Unterteil (1) schieben. Siehe Abbildung 4.

D. Die beiden anderen 5/16-18 x 0,75” Schrauben

(11) von Hand einschrauben. Siehe Abbildung 3.

E. Die vier 5/16-18 x 0,75” (11) Schrauben mit einem

1/2-Zoll-Steckschlüssel fest anziehen.

HINWEIS: Sicherstellen, dass die Kabelsteckverbinder

hörbar einrasten und fest verbunden sind.

F. Den oberen Display-Kabel-Steckverbinder an

den unteren Display-Kabel-Steckverbinder
anschließen. Siehe Abbildung 5.

G. Den oberen Herzfrequenz-Steckverbinder an den

unteren Herzfrequenz-Steckverbinder
anschließen. Siehe Abbildung 5.

HINWEIS: Vorsichtig vorgehen, damit die

Kabel während der Montage nicht
eingeklemmt oder beschädigt
werden.

H. Jeden der Steckverbinder in die obere

Öffnung des Rahmens stecken. Siehe
Abbildung 5.

5. Vordere

Abdeckungen

installieren.

Die rechte vordere Abdeckung (4)

A.

bereitlegen und wie in Abbildung 6
dargestellt an der Vorderseite des
Geräts anbringen.

Die drei Schrauben 8-16 x 0,50”

B.

(13) anbringen und mit einem
Kreuzschlitzschraubendreher festziehen.
Siehe Abbildung 6.

HINWEIS: Die vorderen Abdeckungen werden neben

den zwei Befestigungsschrauben je
Abdeckung auch durch fünf Kunststoffzungen
zusammengehalten. Sicherstellen, dass alle
fünf Kunststoffzungen ordnungsgemäß in
jeder vorderen Abdeckung eingerastet sind.
Siehe Abbildung 7.

Figure 4

#11

#2

#1

Abbildung 5

Oberer

Display-

Steckverbinder

Oberer

Herzfrequenz-

Steckverbinder

Obere Öffnung

im Rahmen

Unterer

Display-

Steckverbinder

Unterer

Herzfrequenz-

Steckverbinder

Abbildung 6

#13

#4
