6 HÄCKSLER MIT DREHTISCH
MONTAGE
WARNUNG
befestigen sie die räder und Felgen mit den 1.
befestigungsmuttern an der achse.
Bringen Sie die Kotflügelhalterungen mit drei 1/2" x 3-1/2"
2.
Sechskantschrauben, Unterlegscheiben und Muttern am
anhänger an.
Befestigen Sie die Kotflügel mit vier 3/8" x 1"
3.
Schlossschrauben, Unterlegscheiben und Muttern an
den Kotflügelhalterungen.
EUROPÄISchE MODELLE:
Führen Sie den Kabelbaum durch das Anhängerrohr 1.
und schieben Sie das Rohr in den Anhängerrahmen.
Befestigen Sie das Rohr mit den beiden 1/2" x 4-1/2"
Schrauben, Unterlegscheiben und Muttern (im Teilesatz
enthalten).
Schieben Sie den Kupplungskopf von oben auf das
2.
Anhängerrohr und befestigen Sie den Kopf mit 1/2"
Schrauben, Muttern und Unterlegscheiben.
Führen Sie den Kabelbaum durch die Metallschlaufe auf
3.
der Unterseite des Kupplungskopfes.
2.3 hEcKSTABILISATOR
Stellen Sie sicher, dass
der Heckstabilisator
installiert ist. Zur
installation des
H e c k s t a b i l i s a t o r s
den Stabilisator in
die entsprechende
halterung unter
dem Heck des
H ä c k s l e r r a h m e n
schieben. Stellen Sie
den Heckstabilisator ein
und befestigen Sie ihn
mit einer rastzunge.
NIchT-EUROPÄISchE MODELLE:
Führen Sie den Kabelbaum durch das Anhängerrohr und
schieben Sie das Rohr in den Anhängerrahmen. Befestigen
Sie das Rohr mit den beiden 1/2" x 4-1/2" Schrauben,
Unterlegscheiben und Muttern (im Teilesatz enthalten).
Abschnitt
2
2.4 hÄcKSLERSchAchT
Befestigen Sie den Häckslerschacht mit acht 3/8" x 1"
Schrauben und Gegenmuttern am Häckslergehäuse.
Verwenden Sie je drei Schrauben auf jeder Seite und zwei
Schrauben an der Unterseite (Abbildung 2.1).
Zum Einführen der oberen Schrauben drehen Sie die
Einzugswalze, bis die Kerben (eine auf jeder Seite) an der
Walze mit den oberen Schraubenbohrungen ausgerichtet
sind.
Betreiben Sie dieses Gerät nicht ohne korrekte
Befestigung des Zulaufschachts des Häckslers.
Rotierende Schneidemesser können ernsthafte
Verletzungen verursachen.
WARNUNG

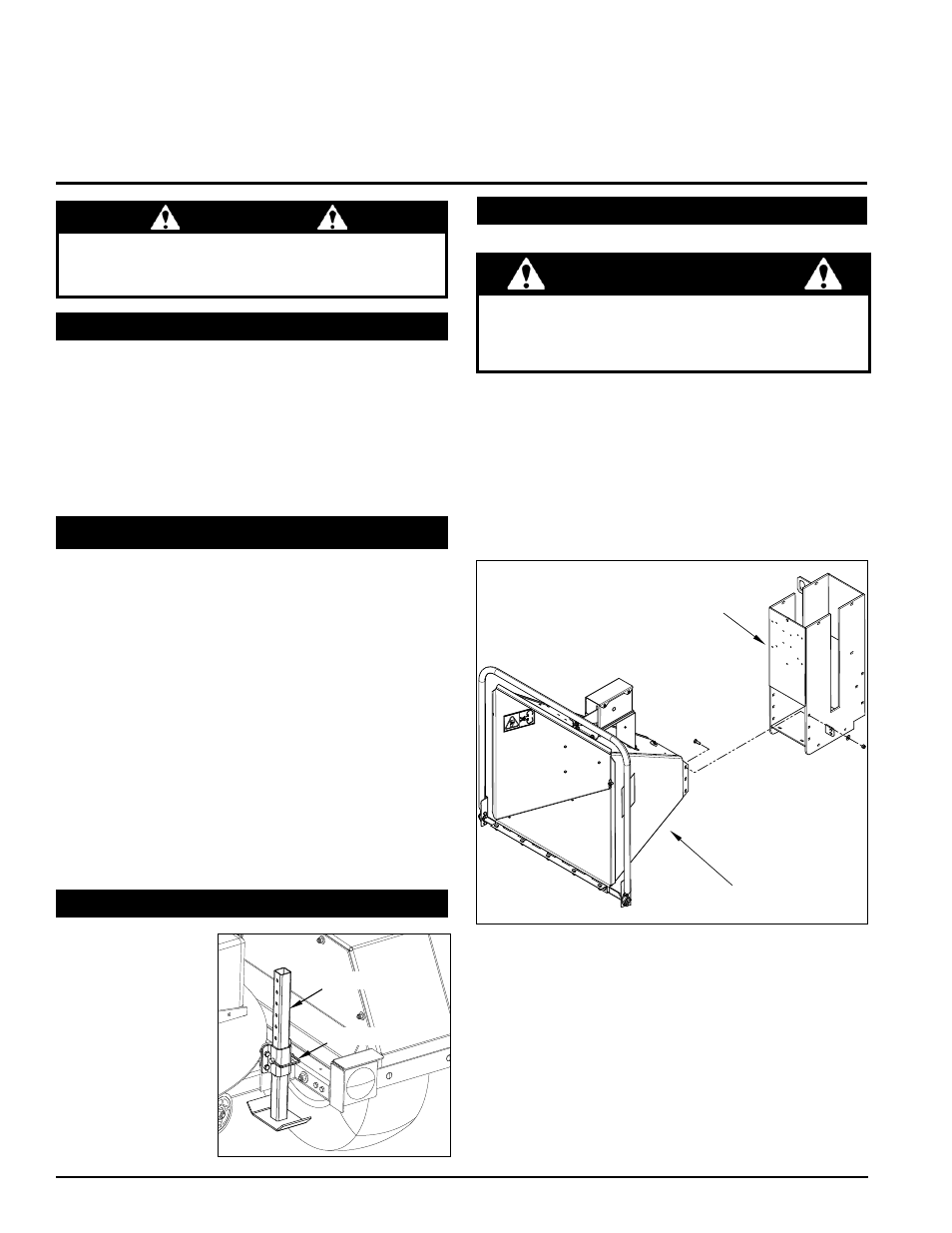

Abbildung 2.1 - Häckslerschacht
Sollten Schrauben oder Muttern in das Gerät fallen,
stellen Sie sicher, dass diese vor dem Anlassen des
geräts entfernt werden.
HÄCKSLERSCHACHT
HYDRAULISCHER EINZUG
2.1 RÄDER UND FELGEN
2.2 ANhÄNGERKUPPLUNG
HECKSTABILISATOR
RASTZUNGE
