14 HÄCKSLER MIT DREHTISCH
BEDIENUNG
4.9 ABSchLEPPEN
EUROPÄISchE MODELLE:
ANhÄNGEN
Drehen Sie das Auswurfrohr vor dem Abschleppen des Geräts 1.
zur entgegengesetzten Seite des Schleppfahrzeugs.
Setzen Sie den Sicherheitsbolzen und -clip für den Transport
2.
ein und ziehen Sie die Drehtisch-Feststellbremse an.
Heben Sie den Heckstabilisator an.
3.
Stellen Sie die Schachtverlängerung vor dem Abschleppen 4.
des Geräts in die aufrechte Position. Verriegeln Sie die
Verlängerung mit dem an der Oberkante der Verlängerung
angebrachten Befestigungselement. Bei Modellen mit
Sicherheitsstange drücken Sie die Sicherheitsstange
nach unten, nachdem die Schachtverlängerung aufrecht
positioniert wurde. Senken Sie die Verlängerung ab und
schieben Sie die Sicherheitsstange nach innen, um die
Verriegelung aufzuheben.
NIchT-EUROPÄISchE MODELLE:
ANhÄNGEN
Drehen Sie das Auswurfrohr vor dem Abschleppen des Geräts 1.
zur entgegengesetzten Seite des Schleppfahrzeugs.
Setzen Sie den Sicherheitsbolzen und -clip für den Transport
2.
ein und ziehen Sie die Drehtisch-Feststellbremse an.
Heben Sie den Heckstabilisator an.
3.
Stellen Sie die Schachtverlängerung vor dem Abschleppen 4.
des Geräts in die aufrechte Position. Verriegeln Sie die
Verlängerung mit dem an der Oberkante der Verlängerung
angebrachten Befestigungselement.
Öffnen Sie die Kupplungsverriegelung.
5.
Heben Sie die Anhängerkupplung an, bis der Kupplungskopf 6.
höher positioniert ist als der (50 mm) Kugelkopf des
Zugfahrzeugs.
Positionieren Sie den Kupplungskopf über dem Kugelkopf und
7.
senken Sie die Anhängerkupplung ab, bis der Kupplungskopf
vollständig auf dem Kugelkopf einrastet.
Schließen Sie die Kupplungsverriegelung, um den Kupplungskopf
8.
auf dem Kugelkopf zu sichern.
Stecken Sie den Kupplungsbolzen durch die
9.
Kupplungsverriegelung.
Kreuzen Sie die Sicherheitsketten unter der Anhängerkupplung
10.
und verbinden Sie sie mit dem Zugfahrzeug.
Verbinden Sie den Kabelbaum mit dem Zugfahrzeug.
11.
Heben Sie den ausklappbaren Ständer an und befestigen Sie 12.
ihn mit einem Kupplungsbolzen an der Anhängerkupplung.
TRENNEN
Haken Sie die Sicherheitsketten am Zugfahrzeug aus. Bringen 1.
Sie die Sicherheitsketten sicher an der Anhängerkupplung an,
damit sie beim Häckseln nicht im Weg sind.
Trennen Sie den Kabelbaum vom Zugfahrzeug.
2.
Z i e h e n S i e d e n K u p p l u n g s b o l z e n a u s d e r 3.
Kupplungsverriegelung heraus.
Nehmen Sie den Kupplungskopf und die Anhängerkupplung
4.
vom Kugelkopf ab.
Bewegen Sie die Anhängerkupplung des Häckslers vom
5.
Kugelkopf weg und senken Sie den ausklappbaren Ständer
ab. Sichern Sie den Ständer mit einer Rastzunge.
Senken Sie den Heckstabilisator ab.
6.
Optimale Abschleppleistung kann durch eine horizontale Lage
der Anhängerkupplung des Anhängers erreicht werden.
hINWEIS
Stellen Sie den Häcksler in die Transportposition zurück,
setzen Sie den Sicherheitsbolzen und -clip für den Transport
ein und ziehen Sie die Drehtisch-Feststellbremse an.
Missachtung kann zu Geräteschäden und/oder schweren
Verletzungen führen.
WARNUNG
Der Einzugswalzen-Drehzahlregler bestimmt die Drehzahl der
Einzugswalze und bietet dem Bediener bessere Kontrolle über
die Zufuhr von Material in den Häcksler.
Um die optimale Häckselleistung zu erzielen, wird empfohlen, die
Einzugswalze beim Häckseln kleinerer Äste mit einer höheren
Drehzahl und beim Häckseln größerer Äste mit niedrigerer
Drehzahl zu betreiben.
4.10 EINZUGSWALZEN-DREhZAhLREGLER

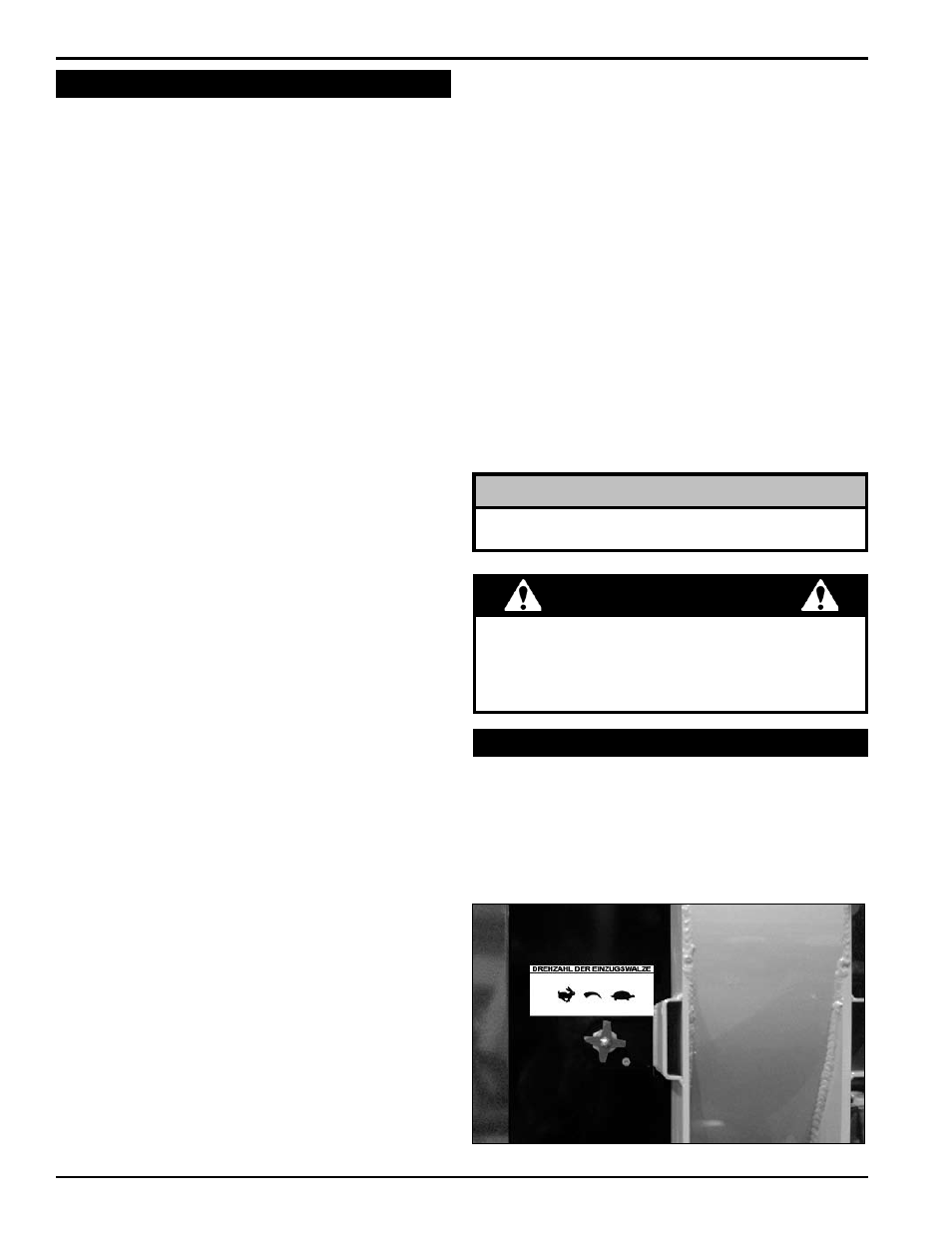

Abbildung 4.2 - Einzugswalzen-Drehzahlregler
Öffnen Sie die Kupplungsverriegelung. 5.
Heben Sie die Anhängerkupplung an, bis der Kupplungskopf 6.
höher positioniert ist als der (50 mm) Kugelkopf des
Zugfahrzeugs.
Positionieren Sie den Kupplungskopf über dem Kugelkopf und
7.
senken Sie die Anhängerkupplung ab, bis der Kupplungskopf
vollständig auf dem Kugelkopf einrastet.
Schließen Sie die Kupplungsverriegelung, um den
8.
Kupplungskopf auf dem Kugelkopf zu sichern.
Verbinden Sie den Kabelbaum mit dem Zugfahrzeug.
9.
Heben Sie den ausklappbaren Ständer an und befestigen 10.
sie den ständer am anhänger.
TRENNEN
Trennen Sie den Kabelbaum vom Zugfahrzeug. 1.
Nehmen Sie den Kupplungskopf und die Anhängerkupplung 2.
vom Kugelkopf ab.
Bewegen Sie die Anhängerkupplung des Häckslers vom
3.
Kugelkopf weg, senken Sie den ausklappbaren Ständer ab
und befestigen Sie den Ständer.
Senken Sie den Heckstabilisator ab.
4.
