24 HÄCKSLER MIT DREHTISCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, ZIEHEN SIE DEN ZÜNDSCHLÜSSEL AB,
TRENNEN SIE DIE BATTERIEKABEL UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.16 ABSTAND DER hINTEREN
LAUFROLLEN PRÜFEN
5.17 DREhTISch-FESTSTELLBREMSE
EINSTELLEN
Die Höhe der hinteren Laufrollen kann eingestellt werden, um
den Anhängersockel ordnungsgemäß abzustützen. Prüfen
Sie die hinteren Laufrollen regelmäßig und achten Sie darauf,
dass die Laufrollen den Drehtischsockel berühren. Wenn ein
Abstand vorhanden ist, stellen Sie die Laufrollen ein. Wenn
die Maschine beim Ziehen übermäßig vibrieren sollte, ist dies
ebenfalls ein Hinweis darauf, dass die hinteren Laufrollen
eingestellt werden sollten.
So stellen Sie die hinteren Laufrollen ein:
Drehen Sie den Zulaufschacht, bis er über der Anhän- 1.
gerkupplung positioniert ist, und verriegeln Sie den
schacht in dieser stellung.
Drücken Sie den Zulaufschacht nach unten und halten
2.
Sie den Druck aufrecht, während Sie die Laufrollen ein-
stellen.
Lösen Sie die 5/8 x 2-1/2 Zoll Sechskantschraube, mit
3.
der die Laufrolle am Rahmen befestigt ist.
Schieben Sie das Rad nach oben, bis es den Anhänger-
4.
sockel berührt.
Ziehen Sie die 5/8 x 2-1/2 Zoll Sechskantschraube auf
5.
das ordnungsgemäße Drehmoment fest.
Wiederholen Sie das Verfahren für die andere hintere
6.
Laufrolle.
Überprüfen Sie die Drehtisch-Feststellbremse und stel-
7.
len Sie die Bremse nach Bedarf ein (siehe Abschnitt
5.17).

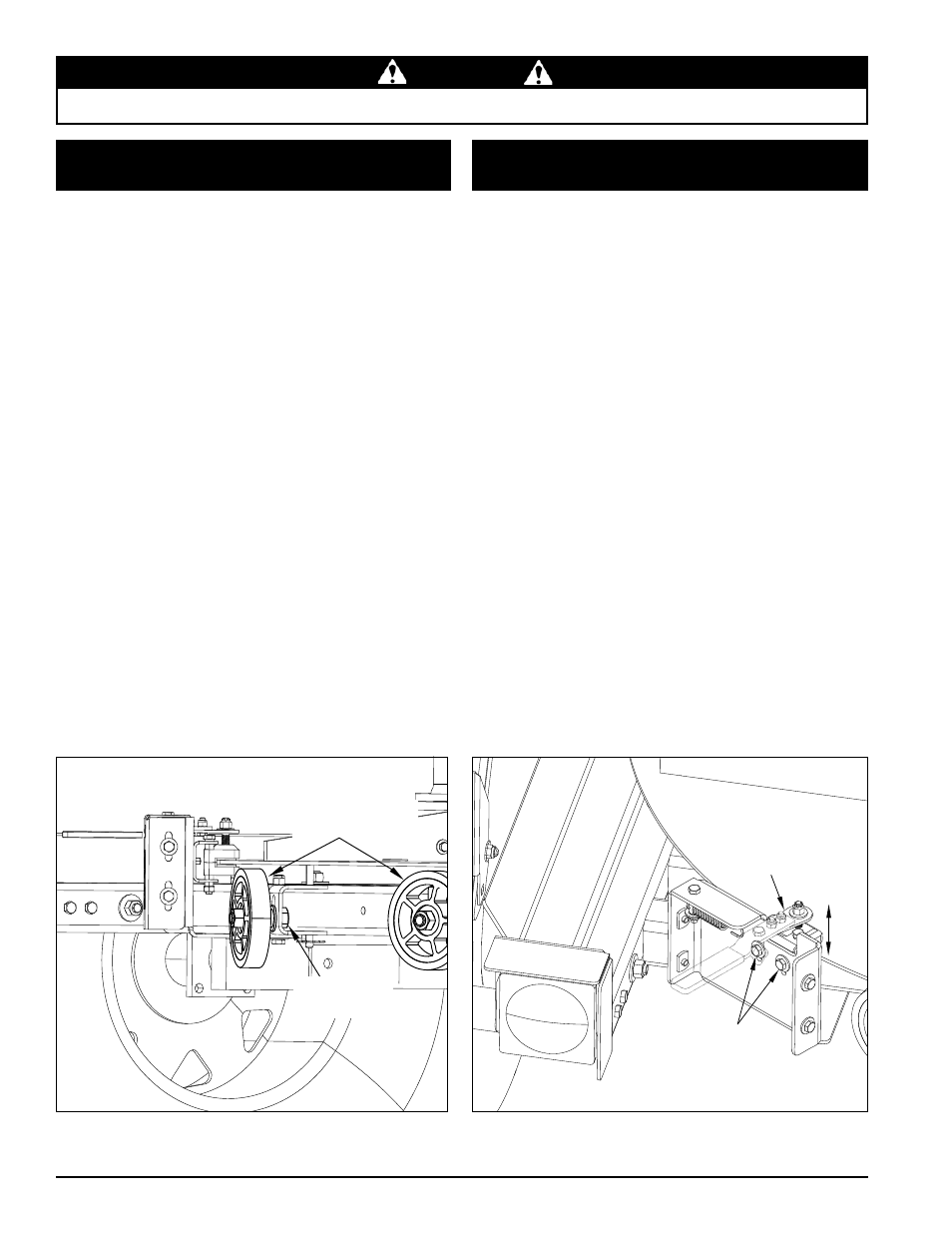

Abbildung 5.7 - Abstand der hinteren Laufrollen prüfen
SCHRAUBEN
LÖSEN
BREMSE
EINSTELLEN
HINTERE
LAUFROLLEN
SCHRAUBE
LÖSEN
Prüfen Sie die Drehtisch-Feststellbremse in regelmäßigen
Abständen um sicherzustellen, dass sie den Drehtischsockel
ordnungsgemäß fixiert.
So stellen Sie die Drehtisch-Feststellbremse ein:
Entfernen Sie die vier (4) 5/16 x 5/8 Zoll Sechskantschrau- 1.
ben der Bremsabdeckung und nehmen Sie die Abdeck-
ung ab.
Lösen Sie die zwei (2) 5/16 x 5/8 Zoll Schrauben, die 2.
unten abgebildet sind.
Verschieben Sie den Griff nach oben oder unten, um die 3.
Bremse in vertikaler Richtung einzustellen.
Ziehen Sie die 5/16 x 5/8 Zoll Schrauben wieder fest. 4.
Drehen Sie den Drehtisch und prüfen Sie die Bremse 5.
an fünf oder sechs Stellen, um die ordnungsgemäße
Haltekraft zu gewährleisten.
Die Bremse sollte den Drehtischsockel im angezogenen Zu-
stand fest fixieren. Wenn die Bremse gelöst ist, muss der
Drehtisch frei drehbar sein. Wenn die Bremse weiter einges-
tellt werden muss, wieder mit Schritt 2 beginnen.
Abbildung 5.8 - Drehtisch-Feststellbremse einstellen
