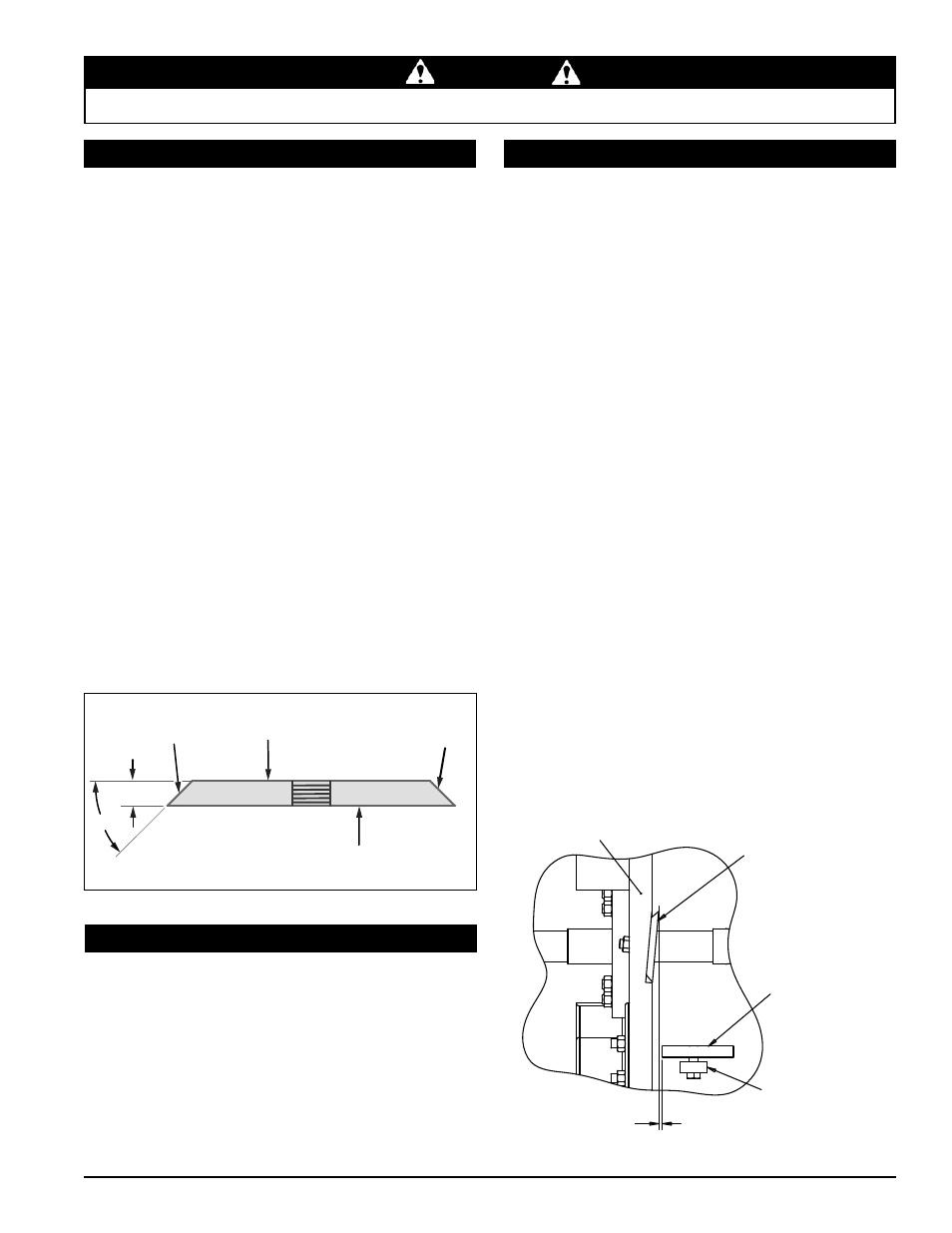

Echo Bear Cat CH8993H 2010 - Handbuch (Seite 21)

17 HÄCKSLER MIT DREHTISCH
DEUTS
ch
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, ZIEHEN SIE DEN ZÜNDSCHLÜSSEL AB,
TRENNEN SIE DIE BATTERIEKABEL UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
Abbildung 5.2 - Häckselmesser-Oberflächen
Die Häckselmesser sollten einen Abstand von 1,6 bis
3,2 mm (1/16 bis 1/8 Zoll) zum Gegenmesser aufweisen, das
sich direkt unter dem Häckslerschacht befindet (Abbildung
5.3). So stellen Sie den Messerabstand ein:
Entfernen Sie die beiden 3/8 Zoll Schrauben, mit denen 1.
die Zugangsabdeckung am Hauptrahmen befestigt ist.
Öffnen Sie die Zugangsabdeckung, um Zugang zum
gegenmesser zu erhalten.
Lösen Sie die drei 1/2 Zoll Schrauben, mit denen das 2.
Gegenmesser am Rahmen befestigt ist.
Messen Sie den Abstand zwischen den Häckselmessern 3.
und dem gegenmesser von der innenseite des gehäuses
aus. Verstellen sie das gegenmesser nach innen oder
außen auf den gewünschten Abstand.
Prüfen Sie den Abstand an allen Häckselmessern. 4.
Ziehen Sie die Schrauben des Gegenmessers auf 5.
101 Nm (75 ft-lbs.) fest und fahren Sie mit dem Betrieb
fort.
Wenn die häckselnde Kante eines Gegenmessers 6.
beschädigt oder ungleichmäßig abgenutzt ist, entfernen
Sie die drei Befestigungsschrauben des Gegenmessers
und verwenden sie eine der anderen drei Kanten. stellen
sie das gegenmesser dann wieder auf den richtigen
Abstand ein.
Bringen Sie die Plattenverriegelung an (Abschnitt 5.2). Die 1.
Platte kann die Häckselmesser nun nicht bewegen.
Bringen Sie ein Messer an der Scheibe an und befestigen
2.
Sie es mit den originalen Befestigungselementen. Ziehen
Sie die Schrauben auf ein Drehmoment von 162 Nm
(120 ft-lbs) an. Wiederholen Sie das Verfahren für das
andere Messer.
Schließen Sie die Zugangsabdeckung wieder
3.
und befestigen Sie die Abdeckung mit den beiden
3/8" Schrauben am Häckslergehäuse.
Entfernen Sie die Plattenverriegelung.
4.
5.5 SchÄRFEN DER MESSER
Die Messer können mit einem Schleifbock oder vom
Fachmann geschliffen haben.
schärfen oder schleifen sie niemals die Montagefläche 1.
der Messer. Dies führt dazu, dass die Messerkanten
nicht korrekt in der Halterung sitzen, und daraus
resultieren schäden an den Messern und schlechte
Häckselleistung.
Schleifen Sie die gewinkelten Kanten der Häckselmesser
2.
auf 45 Grad (Abbildung 5.2). Stellen Sie sicher, dass beim
Schleifen eine geeignete Halterung verwendet wird, um
das Messer im richtigen Winkel zu halten.
Gehen Sie beim Schleifen vorsichtig vor, damit das
3.
Messer nicht überhitzt und sich verfärbt. Dies führt zum
Verlust der Wärmebehandlungseigenschaften.
Schleifen Sie immer nur für kurze Zeit und kühlen Sie mit
4.
Wasser bzw. einem flüssigen Kühlmittel.
Schleifen Sie jedes Messer um den gleichen Betrag, um
5.
das Rotorgleichgewicht beizubehalten.
Kleine Unebenheiten wie Einkerbungen und Grate auf
6.
der flachen Messerseite haben keine große Auswirkung
auf die Häckselleistung des Geräts.
Bei Messern, die häufig geschliffen wurden, sollten Sie
7.
darauf achten, dass die geschliffene Oberfläche über
die Öffnung des Häckselschlitzes hinausragt. Sollte dies
nicht der Fall sein, müssen die Messer ausgewechselt
werden.
5.6 EINBAU DER MESSER
45˚
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
.50”
SCHLEIFFLÄCHE
SCHLEIFFLÄCHE
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
5.7 EINSTELLEN DER MESSERABSTÄNDE
Abbildung 5.3 - Abstand zwischen Häcksel- und Gegenmesser
GEGENMESSER
HÄCKSELMESSER
ROTOR
GEGENMESSER-
DISTANZSTÜCK
1,6 - 3,2 mm
(1/16" - 1/8")
