HÄCKSLER MIT DREHTISCH
DEUTS
ch
Abschnitt
FUNKTIONEN UND
BEDIENELEMENTE

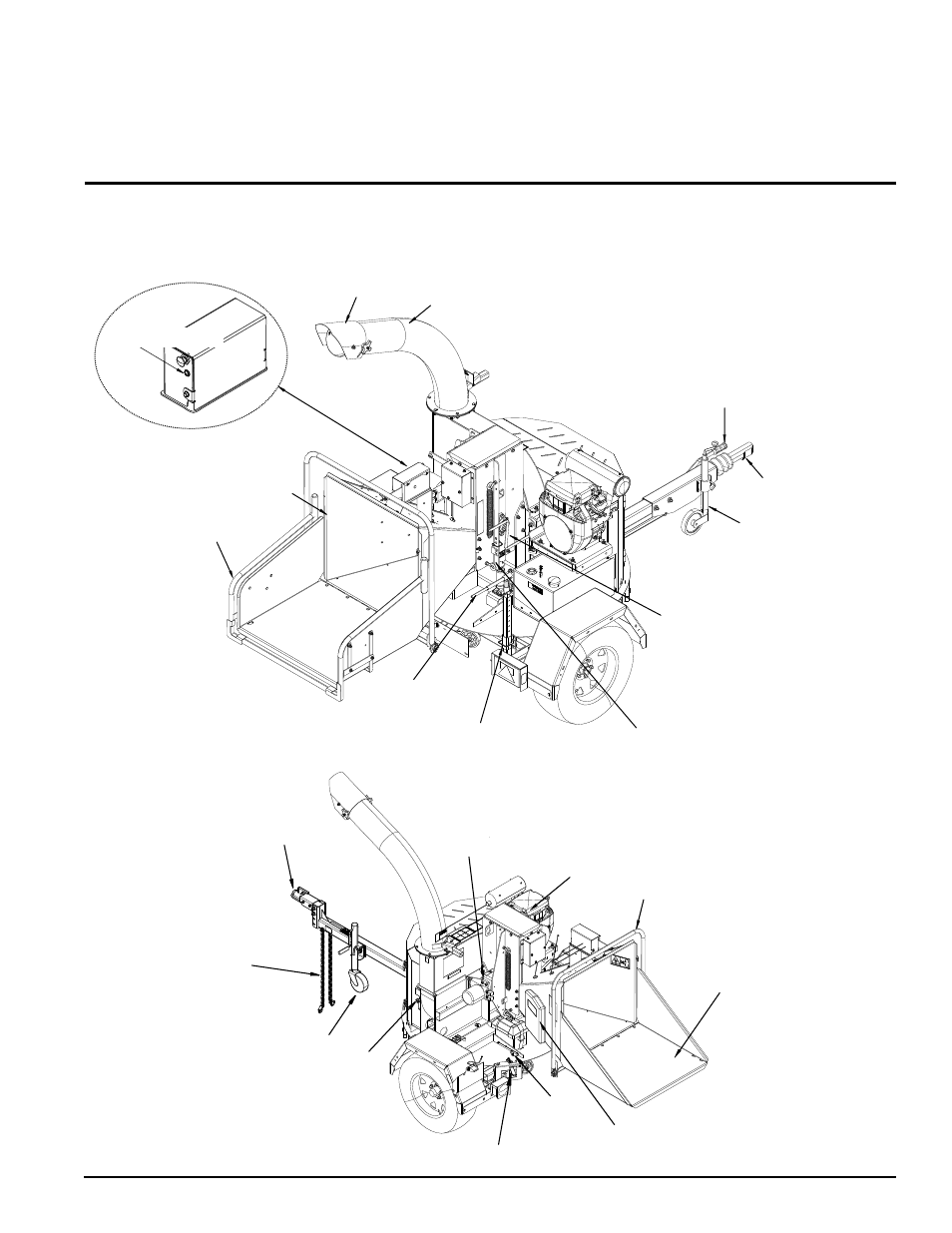

Das Verständnis der Funktion des Geräts wird Ihnen helfen, beste Ergebnisse bei der Bedienung des Geräts zu erzielen. Die
folgenden Beschreibungen definieren die Eigenschaften und Bedienelemente Ihres Geräts.
WEITERE ANWEISUNGEN ZUR BEDIENUNG DES MOTORS FINDEN SIE IN DER BETRIEBSANLEITUNG DES
MOTORS.
3
DREHTISCH-FESTSTELLBREMSE
EINZUGSWALZEN-
DREHZAHLREGLER
AUSKLAPPBARER
STÄNDER
TRANSPORT-
SICHERHEITS-
BOLZEN
GASHEBEL
SCHACHTVERLÄNGERUNG
HANDBUCH-
AUFBEWAHRUNGSBEHÄLTER
EINZUGSWALZEN-
BEDIENSTANGE
KUPPLUNGSKOPF
(50 MM [2"])
SICHERHEITSKETTEN
PLATTENVERRIEGELUNG
AUSWURFKAPPE
AUSWURFROHR
ZULAUFSCHACHT
EINZUGSWALZEN-
HEBEVORRICHTUNG
HECKSTABILISATOR
EINZUGSWALZEN-RASTZUNGE
KUPPLUNGSGRIFF
SICHERHEITSSTANGE
KONTROLLLEUCHTE
FESTSTELLBREMSE
(EUROPÄISCHE MODELLE)
KUPPLUNGSKOPF (51 MM)
(EUROPÄISCHE MODELLE)
AUSKLAPPBARER
STÄNDER
