7 HÄCKSLER MIT DREHTISCH
DEUTS
ch
MONTAGE
2.6 AUSWURFROhR
bringen sie das auswurfrohr am Montageflansch des 1.
Häckslerrahmens an. Eine Hälfte der Befestigungsklammer
ist bereits am Rohr angebracht. Schieben Sie das Rohr
auf den Flansch und ziehen Sie es mit den Schrauben
fest.
Bringen Sie die zweite Hälfte der Befestigungsklammer
2.
am rohr und Flansch an.
Schmieren Sie das Rohr durch den Schmiernippel und
3.
ziehen sie die Muttern fest.
Lösen Sie jede Mutter um eine Umdrehung und versuchen
4.
Sie, das Rohr zu drehen. Wenn sich das Rohr nicht frei
dreht, lösen Sie jede Mutter um je eine halbe Umdrehung,
bis sich das Rohr frei dreht.
Drehen Sie das Rohr einmal um 360 Grad und befestigen
5.
Sie es mit dem Verriegelungshebel, um sicherzugehen,
dass es korrekt angebracht ist.
Lassen Sie die Muttern so fest angezogen wie möglich,
solange sich das auswurfrohr frei drehen lässt.
hINWEIS
ZWEITE HÄLFTE
DER KLAMMER
SCHMIERNIPPEL

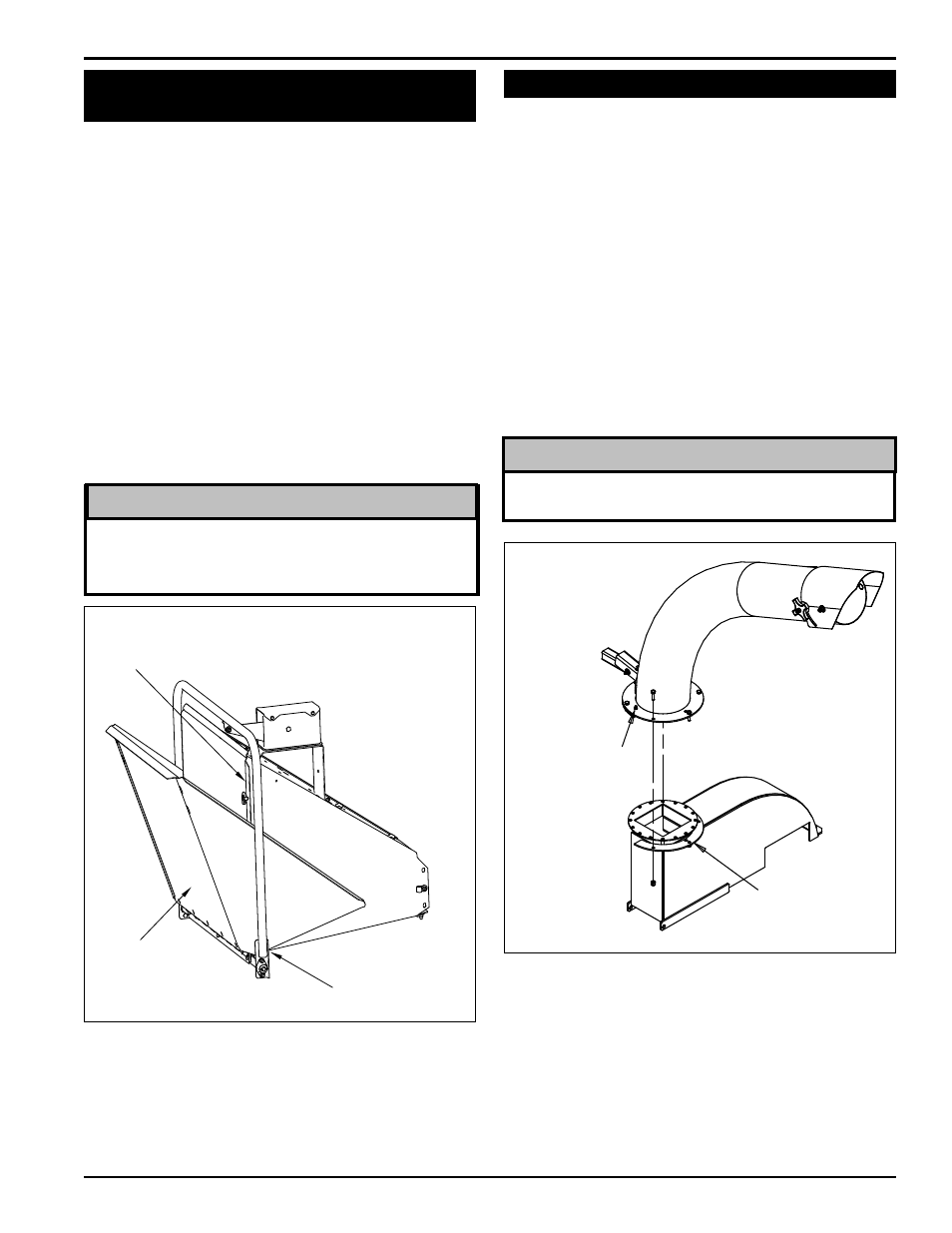

Abbildung 2.4 - Auswurfrohr
2.5 ANBRINGEN DER
SchAchTVERLÄNGERUNG
Stellen Sie sicher, dass die Lippe der Schachtverlängerung
hinter der Lippe des Häckslerschachts positioniert ist.
Dies bietet eine glattere Einzugsfläche und verhindert
Blockierungen bei der Beschickung des Geräts.
hINWEIS
RANDSTÜCK DES
ZULAUFSCHACHTS
RANDSTÜCK DER
VERLÄNGERUNG
VERLÄNGERUNGSSCHARNIER
Neigen Sie die Verlängerung nach oben, damit die 1.
Unterseite nach außen zeigt (Abbildung 2.3). Schieben
Sie die Randstücke der Schachtverlängerung zwischen
das Verlängerungsscharnier und die Randstücke des
Häckslerschachtes.
Neigen Sie die Verlängerung nach unten, bis sie
2.
auf dem Verlängerungsscharnier aufliegt und die
Randstücke der Schachtverlängerung die Rückseite
der Randstücke des Häckslerschachtes berühren.
Führen Sie fünf 3/8” x 1” Schlossschrauben (im
3.
teilesatz enthalten) durch schachtverlängerung und
Scharnier ein und befestigen Sie die Schrauben mit
Unterlegscheiben und Sechskantmuttern mit Klemmteil
von unten.
Befestigen Sie die Zulaufschacht-Schweißkonstruktion
4.
mit der vorhandenen Schraube an der mittleren
Bohrung des Häckslerschachtes.
Abbildung 2.3, Anbringen der Verlängerung
