Seite 24

20
HÄCKSLER MIT DREHTISCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, ZIEHEN SIE DEN ZÜNDSCHLÜSSEL AB,
TRENNEN SIE DIE BATTERIEKABEL UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.11.1 hÄcKSELMESSER-SEITENLAGER
Entfernen Sie die beiden 3/8 Zoll Befestigungsschrauben,
1.
mit denen die Zugangsabdeckung am Hauptrahmen
befestigt ist.
Öffnen Sie die Zugangsabdeckung, um Zugang zur
2.
Häckselplatte zu erhalten.
Heben Sie die Einzugswalze an, um den Ausbau des
3.
Lagerdeckels zu ermöglichen.
Option 1
Haken Sie die Federn der Einzugswalze aus.
•
Bringen Sie eine Hebevorrichtung an den oberen
•
Ringschrauben der Walzenfedern an.
Heben Sie die Einzugswalze an, um Zugang zum
•
Lagerdeckel zu erhalten.
Stützen Sie die Einzugswalze ab, damit sie nicht
•
herunterfallen kann.
Option 2
Fahren Sie die Einzugswalzen-Hebevorrichtung
•
vollständig ein.
Schrauben Sie die Spindelwelle der hydraulischen
•
Hebevorrichtung heraus, bis diese die Unterseite
der Einzugswalzenplatte wieder berührt.
Fahren Sie die Einzugswalzen-Hebevorrichtung
•
vollständig aus, um den Einzugswalzen-
Mechanismus anzuheben.
Stützen Sie die Einzugswalze ab, damit sie nicht
•
herunterfallen kann.
Bauen Sie den Lagerdeckel und die Lagerverriegelung
4.
aus.
Lösen Sie beide Feststellschrauben des Lagers.
5.
Entfernen Sie die vier Befestigungsschrauben des
6.
Lagers.
Bauen Sie das Lager aus und bauen Sie das neue Lager
7.
so ein, dass der Schmiernippel vom Motor weg zur
Scharnierseite der Rotorabdeckung zeigt.
Führen Sie die vier Befestigungsschrauben des Lagers
8.
mit Unterlegscheiben durch das Lager, die Lagerhalterung
Die Bohrung der Lagerverriegelung ist nicht in der
halterung zentriert.
hINWEIS
5.11 PLATTENLAGER
Die Plattenlager sollten ausschließlich durch einen
qualifizierten Wartungsmechaniker ersetzt werden.
5.10.2 AUSTAUSchEN DES
hYDRAULIKANTRIEBSRIEMENS
Überprüfen Sie den Zustand des Zahnriemens jährlich oder
nach 25 Betriebsstunden, je nachdem, was zuerst eintritt.
Ersetzen Sie den Riemen, wenn er gerissen, ausgefranst,
verschlissen oder ausgedehnt ist. so tauschen sie den
Antriebsriemen aus.
Ziehen Sie das kleine Losrad mit einem Schraubenschlüssel
1.
vom Hydraulikriemen weg, um die Spannung zu
entlasten.
Nehmen Sie den Hydraulikantriebsriemen von der
2.
Antriebsriemenscheibe am Motor und der Hydraulikpumpe
ab.
Ziehen Sie das kleine Losrad mit einem Schraubenschlüssel
3.
zur Mitte des Häckslers.
Ziehen Sie den Hydraulikantriebsriemen auf die
4.
Hydraulikpumpen-Riemenscheibe (an der Außenseite des
Losrads) und auf die Antriebsriemenscheibe am Motor
auf (Abbildung 5.5).
Geben Sie das Losrad frei, um den Hydraulikpumpen-
5.
Antriebsriemen zu spannen.
5.10.3 EINSTELLEN DER ZAhNRIEMEN
Kuppeln Sie das Gerät mit dem Kupplungsgriff aus.
1.
Lösen Sie die Schraube an der Motorverbindung. NICHT
2.
ENTFERNEN.
Bestätigen Sie, dass die Zahnriemen-Spannschrauben
3.
an der Motorbefestigungsplatte fest gegen die
Motorbefestigung gedrückt sind.
Lösen Sie die vier Befestigungsschrauben des Motors.
4.
Drehen Sie jede der Spannschrauben abwechselnd eine
5.
gleichmäßige Anzahl Umdrehungen im Uhrzeigersinn,
bis sich der Riemen in der Mitte 11,1 mm (7/16 Zoll)
durchbiegen lässt, wenn eine Kraft von 89 N (20 lb.)
angewendet wird (Abbildung 5.6).
Überprüfen Sie die Ausrichtung der Riemenscheiben
6.
mit einem Lineal und justieren Sie die entsprechende
Riemenspannschraube nach Bedarf.
Ziehen Sie die vier Befestigungsschrauben des Motors
7.
auf das entsprechende Drehmoment an.

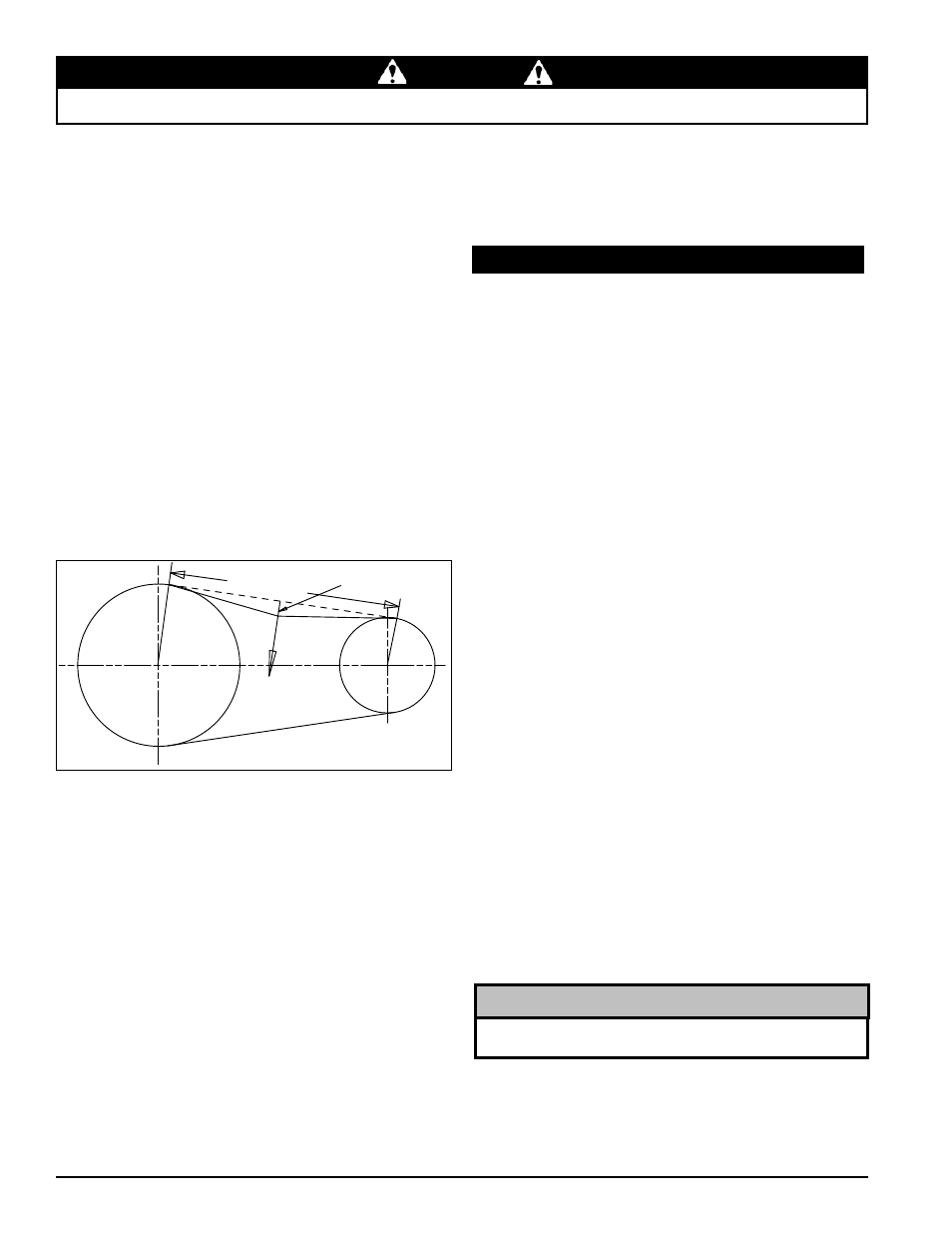

Abbildung 5.6 - Spannung der Zahnriemen
SPANNLÄNGE
11,1 MM (7/16 ZOLL)
DURCHBIEGUNG
89 N (20 LB.)
KRAFT
Ziehen Sie die Schraube an der Motorverbindung fest.
8.
Ziehen Sie den Kupplungsgriff nach oben, starten Sie
9.
den Motor und senken Sie den Kupplungsgriff ab, um den
Häckslerbetrieb zu testen. Stellen Sie die Riemenscheiben
und Riemenspannung nach Bedarf ein.
