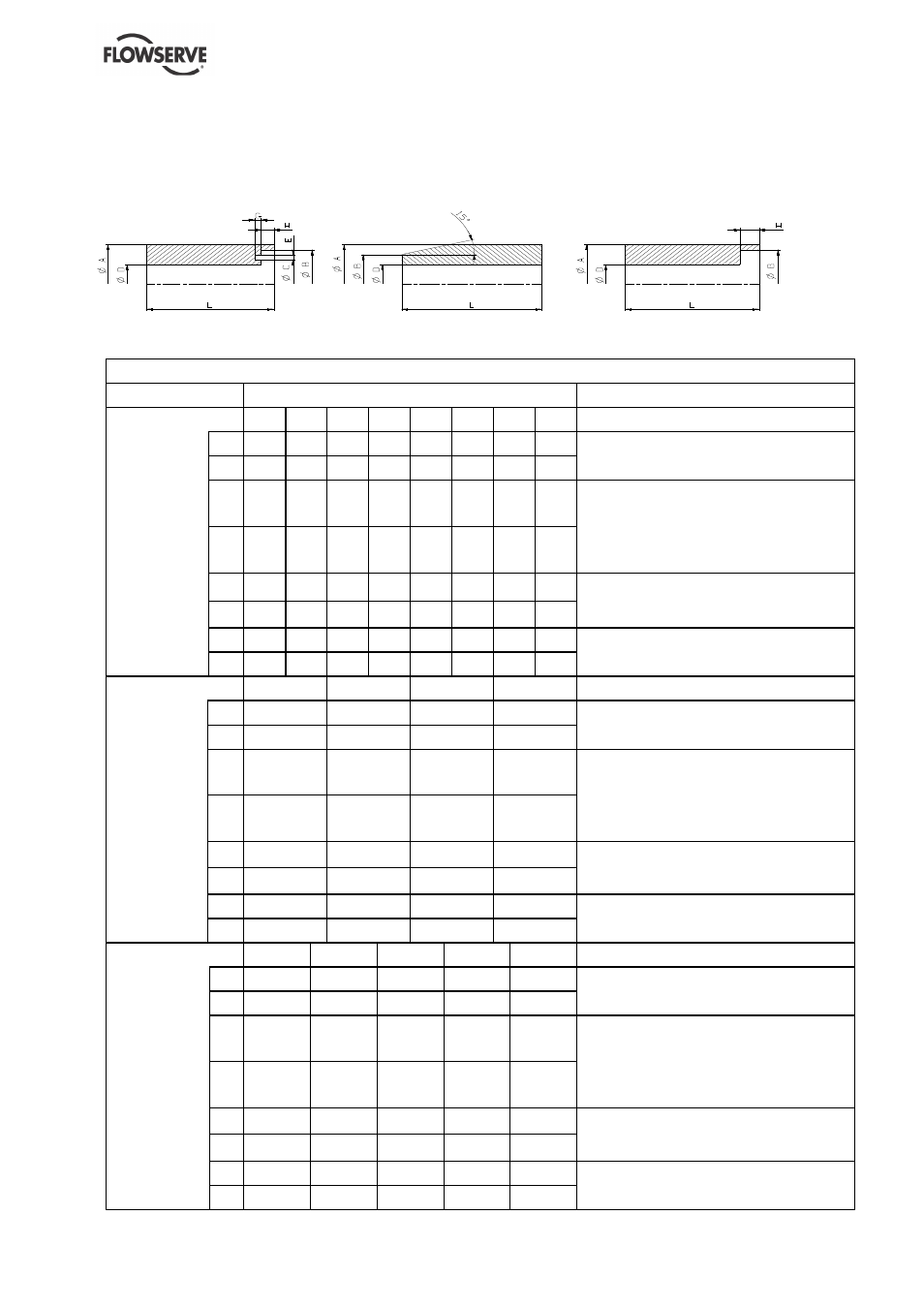

6.5.2 Werkzeug für Einbau der Gleitringdichtung (nicht von Flowserve geliefert)
Schubrohr für
Konischer Einbauring, um den
Schubrohr für
Einbau des
Gleitring zu schieben
die Einsetzung
Gegenrings
des Gleitrings
O-Ring
∅
3 mm (0.12 in.)
DREHZAHL: N = 2900 min
-1
WERKZEUG
WERKZEUG
WERKZEUG
ØA
+0.5
ØB
±
0.1
ØC
±
0.2
ØD
±
0.2
E
+0.15
G
±
0.1
F
±
0.2
L
MENBLOC
SCHUBROHR
FÜR
GEGENRING
mm
32
29.7
21
18.5
3.3
1.25
3
60
50-32-125/1,2-2
in.
1.26
1.17
0.83
0.73
0.13
0.05
0.12
2.36
mm
36
33.7
24.1
22.5
3.3
1.25
3
60
50-32-160/2,2-2;50-32-160/3-2;50-32-200/4,6-2
50-32-200/6,5-2;50-32-200L/8,5-2;50-32-200L/13-2
65-40-125/2,2-2;65-40-125/3-2;65-40-160/4,6-2
65-40-200L/8,5-2;65-40-200L/13-2;65-40-250/13-2
65-50-125/3-2;65-50-125/4,6-2;65-50-160/4,6-2
65-50-160/6,5-2;80-65-125/3-2;80-65-125/4,6-2
80-65-125/6,5-2;80-65-160/13-2;100-80-160/13-2
in.
1.42
1.33
0.95
0.89
0.13
0.05
0.12
2.36
mm
42
39.7
30
28.5
3.3
1.25
3
60
65-40-250/16-2;65-40-250L/18,5-2;65-40-250L/22-2
65-40-250L/30-2;65-50-200L/18,5-2;65-50-200L/22-2
65-50-250L/30-2;80-65-160/16-2;80-65-200L/22-2
80-65-200L/30-2;80-65-200L/37-2;100-80-160/16-2
in.
1.65
1.56
1.18
1.12
0.13
0.05
0.12
2.36
mm
55
52.7
44.1
38.5
3.3
1.25
3
60
100-80-200L/22-2;100-80-200L/30-2;100-80-200L37-2
in.
2.16
2.07
1.74
1.52
0.13
0.05
0.12
2.36
ØA
±
0.10
ØB
+0.10
ØDg6
L
±
0.50
MENBLOC
EINBAURING
FÜR
GLEITRING
mm
18
15
12
30
50-32-125/1,2-2
in.
0.71
0.59
0.47
1.18
mm
22
19
16
30
50-32-160/2,2-2;50-32-160/3-2;50-32-200/4,6-2
50-32-200/6,5-2;50-32-200L/8,5-2;50-32-200L/13-2
65-40-125/2,2-2;65-40-125/3-2;65-40-160/4,6-2
65-40-200L/8,5-2;65-40-200L/13-2;65-40-250/13-2
65-50-125/3-2;65-50-125/4,6-2;65-50-160/4,6-2
65-50-160/6,5-2;80-65-125/3-2;80-65-125/4,6-2
80-65-125/6,5-2;80-65-160/13-2;100-80-160/13-2
in.
0.87
0.75
0.63
1.18
mm
28
24
20
40
65-40-250/16-2;65-40-250L/18,5-2;65-40-250L/22-2
65-40-250L/30-2;65-50-200L/18,5-2;65-50-200L/22-2
65-50-250L/30-2;80-65-160/16-2;80-65-200L/22-2
80-65-200L/30-2;80-65-200L/37-2;100-80-160/16-2
in.
1.10
0.94
0.79
1.57
mm
38
34
32
60
100-80-200L/22-2;100-80-200L/30-2;100-80-200L37-2
in.
1.50
1.34
1.26
2.36
ØA
±
0.20
ØB
+0.40
ØD
±
0.10
H
+0.10
L
MENBLOC
SCHUBROHR
FÜR
GLEITRING
mm
30
26
18.5
5.9
60
50-32-125/1,2-2
in.
1.18
1.02
0.73
0.23
2.36
mm
33
29
22.5
6
60
50-32-160/2,2-2;50-32-160/3-2;50-32-200/4,6-2
50-32-200/6,5-2;50-32-200L/8,5-2;50-32-200L/13-2
65-40-125/2,2-2;65-40-125/3-2;65-40-160/4,6-2
65-40-200L/8,5-2;65-40-200L/13-2;65-40-250/13-2
65-50-125/3-2;65-50-125/4,6-2;65-50-160/4,6-2
65-50-160/6,5-2;80-65-125/3-2;80-65-125/4,6-2
80-65-125/6,5-2;80-65-160/13-2;100-80-160/13-2
in.
1.30
1.14
0.89
0.24
2.36
mm
45
37
28.5
7.9
60
65-40-250/16-2;65-40-250L/18,5-2;65-40-250L/22-2
65-40-250L/30-2;65-50-200L/18,5-2;65-50-200L/22-2
65-50-250L/30-2;80-65-160/16-2;80-65-200L/22-2
80-65-200L/30-2;80-65-200L/37-2;100-80-160/16-2
in.
1.77
1.46
1.12
0.31
2.36
mm
55
46.1
38.5
7.9
60
100-80-200L/22-2;100-80-200L/30-2;100-80-200L/37-2
in.
2.16
1.81
1.52
0.31
2.36
