Flowserve SLC Seal Benutzerhandbuch
Seite 5
8
9
der Dichtung zur Folge.
5.5 Ist für den Adapter eine Zentriervorrichtung vorhanden, diese einfach in den
Adapter einführen, die Adapterschrauben festziehen und abwechselnd den Deckel
einstellen, bis die Zentriervorrichtung von Hand entfernt werden kann.
5.6 Die Auflagefläche des Flansches im Adapter muß innerhalb einer Toleranz von
0,010" (0,25 mm) TIR senkrecht zur Welle sein, siehe Abbildung 12. Ist dies nicht
der Fall, muß die Deckellage korrigiert werden. Achten Sie darauf, dass alle Pas-
sungen metallisch sauber sind.
5.7 Wird die Dichtung direkt auf der Welle und nicht auf der Wellenhülse montiert,
installieren Sie nun die Laufrad-Abstandshülse (möglicherweise modifiziert) und
das Laufrad.

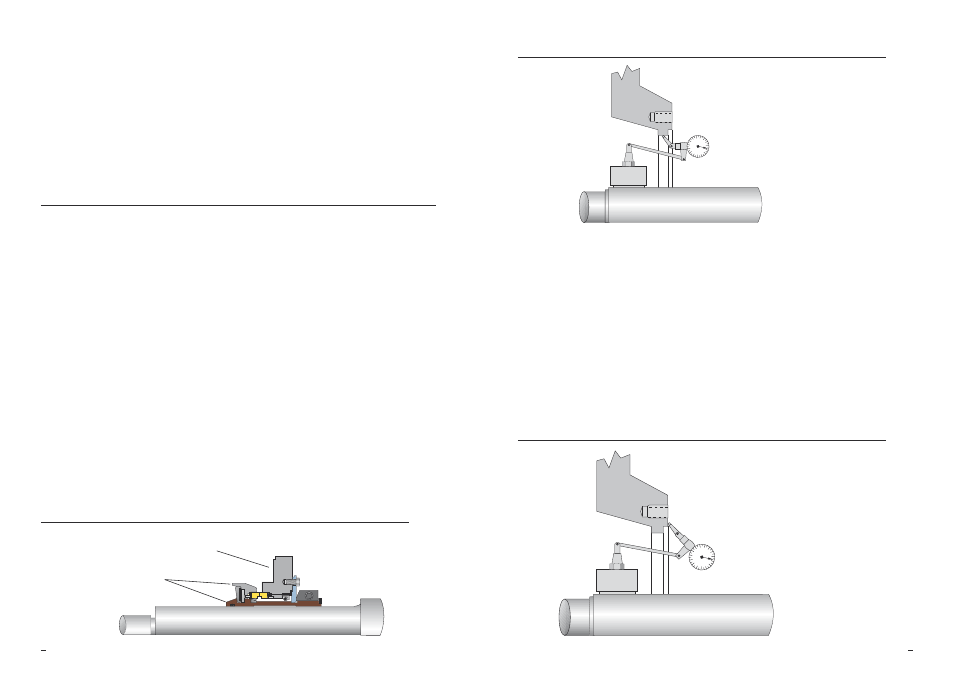

Cartridgemontage von der Atmosphären- (Lager-) seite
Abbildung 10
Nicht gegen den Mitnehmer
oder die Wellenhülse
hämmern oder drücken.
Gegen den Flansch drücken, um die Dichtung
über die Welle/ Wellenhülse zu schieben
Zentrieren des Adapterflansches zur Welle
Abbildung 11
Der Adapter muß konzentrisch zur Welle
sein, Toleranz bis 0,010" (0,25 mm) TIR.
Rechtwinkligkeit des Adapterflansches zur Welle
Abbildung 12
Die Toleranz in Bezug auf die Rechtwinkligkeit des
Dichtungsgehäuses zur Wellen-Mittellinie sollte im
Bereich von 0,010" (0,25 mm) TIR liegen.
Hinweis:
Bei abgekuppeltem Motor (oder gelockerten Antriebsriemen) die Welle auf
leichtes Drehen prüfen. Dies ist auch der richtige Zeitpunkt, um die Drehrich-
tung des Motors zu kontrollieren. Sollte sich die Pumpe schwer drehen lassen
oder harte Stellen auftreten, die Punkte 4.13, 4.12, 4.11 rückgängig machen, die
Einstellungen vornehmen und dann die Punkte 4.11, 4.12 und 4.13 wiederholen.
Gleiches gilt für die Nachjustierung der Welle. Der Motor kann wieder gekuppelt
(oder Antriebsriemen gespannt) werden.
Die Dichtungsmontage ist vollständig. Gehen Sie weiter zu Schritt 6.
5
Cartridgemontage von der Atmosphären- (Lager-) seite
Dieser Abschnitt beschreibt die Montage der Cartridgedichtung von der Atmosphären-
oder Lagerseite der Pumpe. Diese Art von Cartridge findet Verwendung in ANSI
Pumpen. Wenn Ihre Cartridge für die Montage von der Produkt- oder Laufradseite der
Pumpe ausgelegt ist, gehen Sie zurück zu Abschnitt 4.
5.1 Kontrollieren Sie die O-Ringe auf Unversehrtheit. Setzen Sie die O-Ringe mit
wenig Silikon-Fett in den dafür vorgesehenen Nuten (bei Ethylen-Propylen-Kaut-
schuk (EPDM) keine mineralischen Öle oder Fette verwenden!).
Vorsicht:
Keine Schmiermittel auf die Pumpenwelle/Wellenhülse bringen. Die Dich-
tung muß trocken auf die Welle gesetzt werden, damit die Drehmoment-Mitnahme
funktioniert.
5.2 Schieben Sie die komplette Cartridge, mit dem geteilten Klemmring auf das Lager
zeigend, über die Pumpenwelle oder Wellenhülse. Drücken Sie den Dichtungs-
flansch ganz an den Adapterflansch, siehe Abbildung 10.
Wichtig:
Nicht gegen den Mitnehmer oder die Wellenhülse hämmern oder drücken.
5.3 Adapterflansch an den Lagerträger anschrauben (nur handfest anziehen).
5.4 Überprüfen Sie die Konzentrizität der Welle zum Adapterflansch unter Verwen-
dung einer Meßuhr. Die Toleranz sollte innerhalb 0,010" (0,25 mm) TIR liegen,
siehe Abbildung 11. Die Lebensdauer der Dichtung hängt von der genauen Aus-
richtung ab; eine schlechte Wellenausrichtung hat eine verkürzte Lebensdauer
