Für die Montage benötigte Werkzeuge:
• 5/32“, 5/16“ und 3/32“ oder 1/8“ Sechskantstiftschlüssel mit Quergriff (im
Lieferumfang der Dichtung enthalten)
• ein Sechskantschlüssel für Gehäusemuttern.
• ein gewöhnlicher Schraubendreher zum Entfernen der Montagevorrichtungen
und Zentriervorrichtungen.
Montage des Dichtungsantriebs

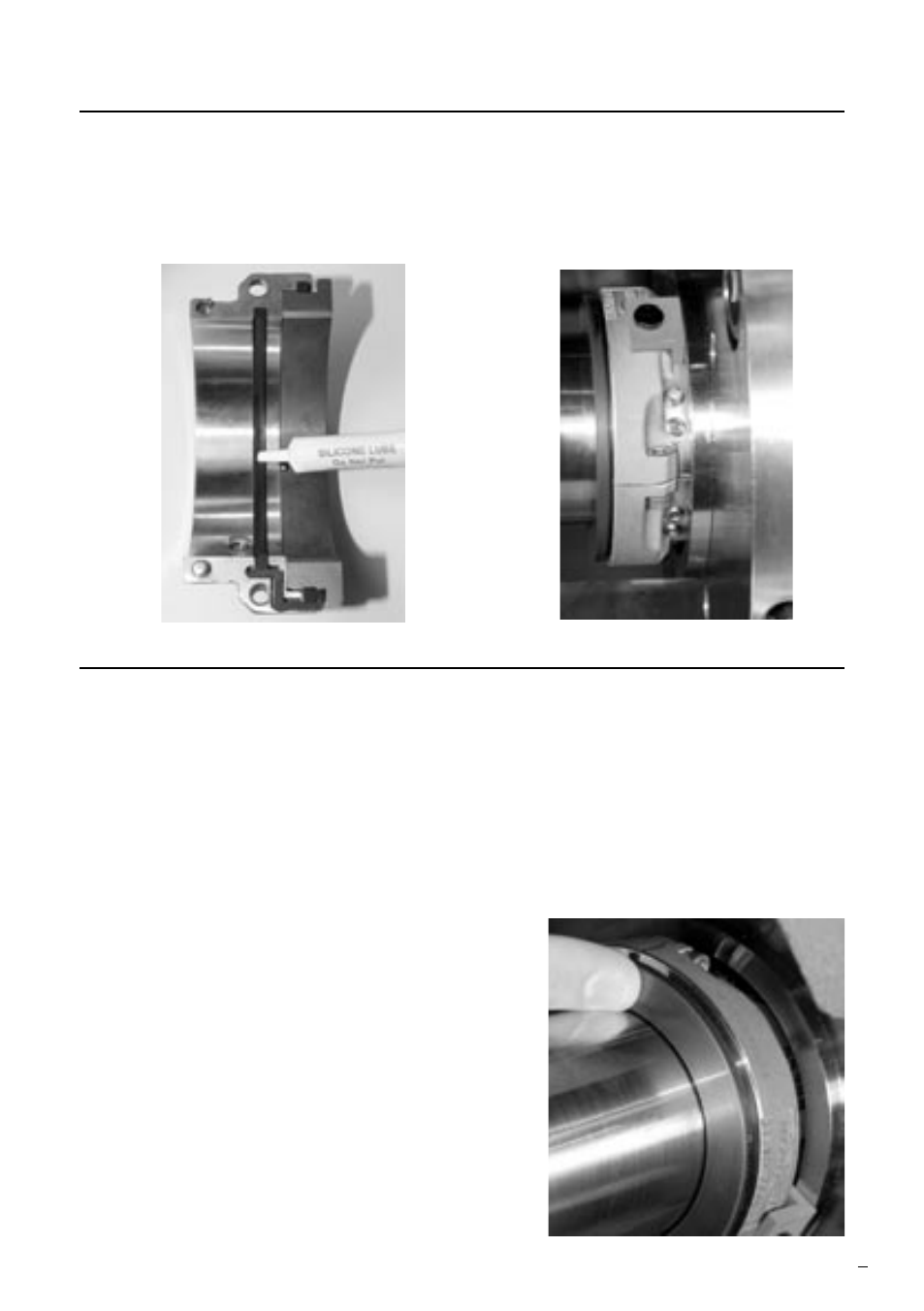

Schritt 1: Berührte Oberflächen und Enden der Mitnehmer-Dichtelemente, Enden
der Dichtelemente des rotierenden Gleitkörpers und geteilte Nebendichtungen
des Mitnehmers mit dem beigefügten Schmiermittel schmieren. Sicherstellen,
dass die Einstellschrauben nicht aus dem Bohrloch des Mitnehmers
hervorstehen.
Schritt 2: Die Mitnehmerhälften lose auf der Welle montieren und den Mitnehmer
zum Gehäuse hin aufschieben, bis die Montagevorrichtungen die Stirnseite
des Gehäuses berühren.
Schritt 3a: Auflageflächen des rotierenden
Gleitkörpers an ihren Außendurchmessern
und am Gleitkörper ausrichten, so dass an
den Auflageflächen kein Versatz besteht.
b: Abschließend die Zylinderschrauben
des Mitnehmers mit 4,5 Nm anziehen.
Ebenheit der Auflageflächen des rotierenden
Gleitkörpers nochmals überprüfen. Eine
geringe Abweichung kann korrigiert werden,
indem man die überstehende Seite der Auflage-
fläche herunterdrückt.
c: Die Auflageflächen des rotierenden Gleit-
körpers müssen eben und glatt sein. Eine
Schritt 2
3
Schritt 1
Schritt 3
