fehlerhafte Ausrichtung verursacht Leckage.
Bei fehlerhafter Ausrichtung sind die Zylinder-
schrauben des Dichtungsantriebs um 1-2
Umdrehungen zu lösen und die Schritte a und
b zu wiederholen.
d: Rotierenden Gleitkörper mit Alkohol reinigen.
Achtung: Beachten Sie die Material-Sicherheits-
datenblätter zur ordnungsgemäßen Handhabung
des Alkohols.

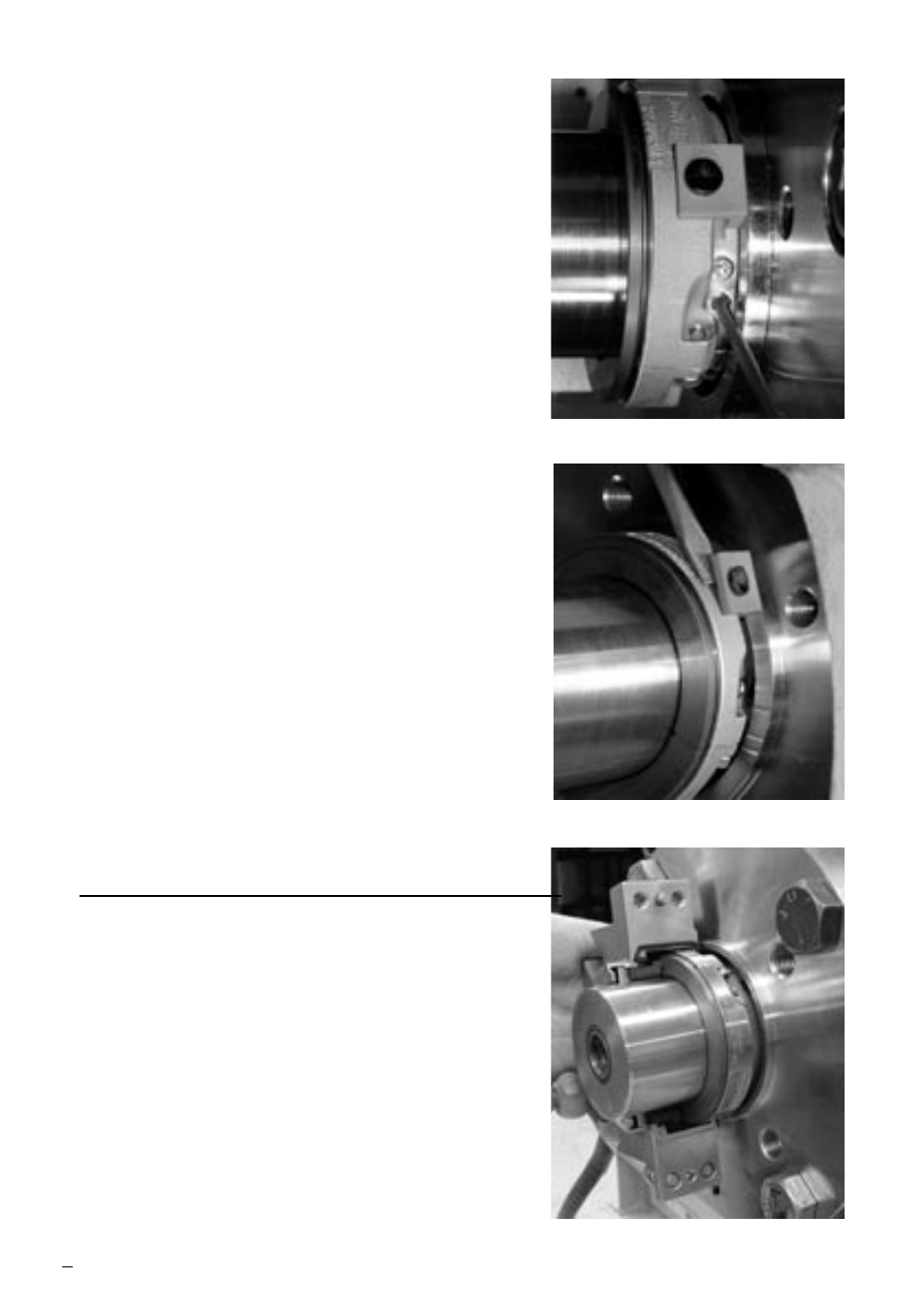

Schritt 4a: Einstellschrauben anziehen, wobei die
Montagevorrichtungen an der Stirnseite des
Gehäuses anliegen. Alle Durchmesser sind
mit acht Einstellschrauben versehen. Alle vier
auf der einen Mitnehmerhälfte befindlichen
Einstellschrauben anziehen. Danach die vier
Einstellschrauben auf der anderen Mitnehmer-
hälfte anziehen. Alle Einstellschrauben sind bei
Wellendurchmessern bis 85,7 mm mit 2,8 Nm
und bei allen größeren Durchmessern mit 5,6
Nm anzuziehen.
b: Einstellschrauben nochmals in derselben
Reihenfolge anziehen.
c: Überprüfen Sie, ob der Gleitkörper korrekt
ausgerichtet ist.
Schritt 5: Die Montagevorrichtungen des
Dichtungsantriebs mit einem Schraubendreher
abhebeln.
Gehäusemontage
Schritt 6a: Geteilte Enden des stationären
Gleitkörpers, Dichtelemente der Auflage
und Oberflächen der geteilten Gehäuse-
Nebendichtungen mit dem beigefügten
Schmiermittel schmieren.
b: Die Gehäusehälften sorgfältig um den Rotor
montieren.
c: Gehäusezylinderschrauben per Hand
anziehen. Zwischen den beiden Hälften sollte
ein Spalt von ca. 0,03“ (0,8 mm) bestehen.
d: Gehäusebefestigungsschrauben per Hand
4
Schritt 4
Schritt 5
Schritt 6a
